Socket A Athlon XP 1800+ sileäksi

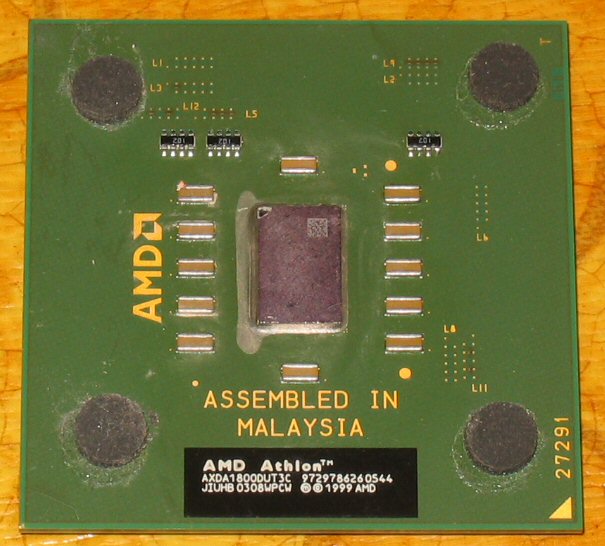

Aikaisemman P3 prosessorin hionnasta saamani kokemuksen (ja Athlonin kulman tuhoutumisen) takia päätin suorittaa toimenpiteen pöytäkoneeni sydämelle, eli Athlon XP 1800+ prosessorille. Prosessorista siis hajosi kulma, asentaessani vesiblokkia ja olin jo ihan varma lutikan siirtyneen suorittamaan korkeampaa koodia. Mutta toimii ja kellottuu vanhaan tyyliin, joten tulevaisuutta varten ajattelin yrittää turvata toiminnan (tai kerrasta poikki, niin uuden voi ostaa ;).

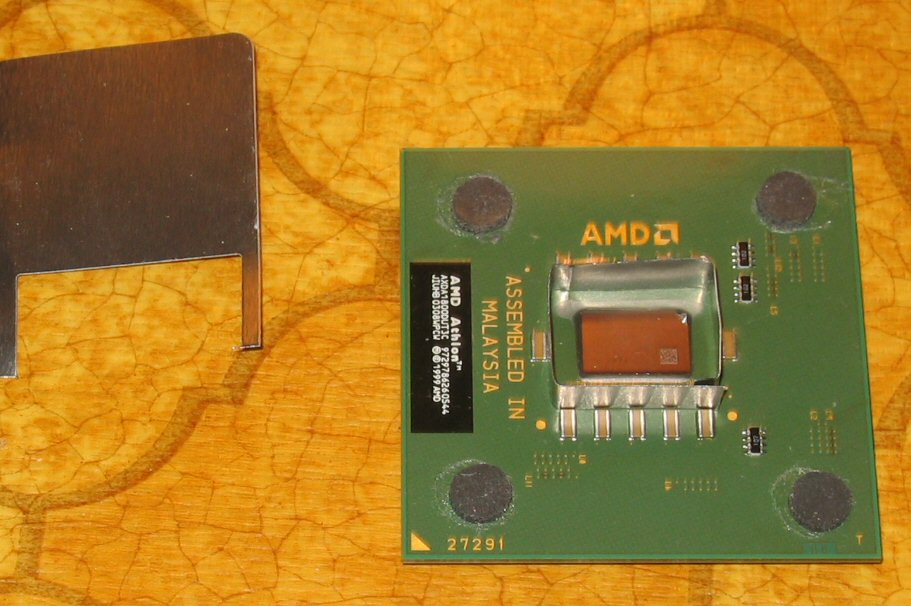

Koska tässä prosessorissa on koteloinnin pinnalla ytimen lisäksi myös kondensaattoreita sekä vastuksia, täytyi taktiikka miettiä uusiksi. Aikani tuumailtuani totesin että en halua liimaa muualle kuin ytimen ympärille, hallitusti. Eli kondensaattorit sekä vastukset jäisivät ilman liimakerrosta. Tämän toteuttaakseni rakensin levykkeen suojametallista kehikon.

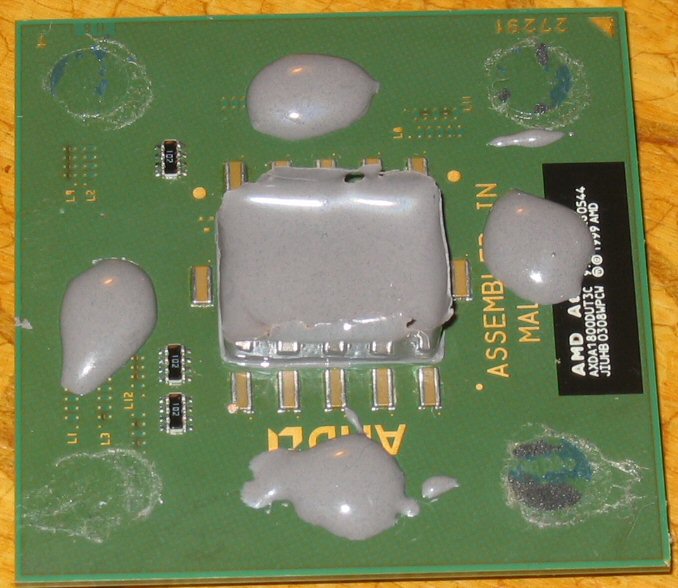

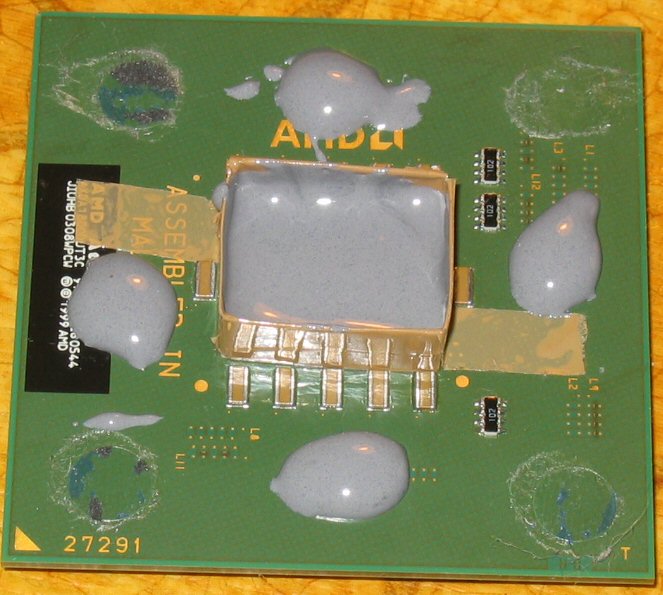

Päällystin ja kiinnitin kehikon pakkausteipillä, nytkin vähentääkseni liiman tarttuvuutta. Sitten vain klimppi liimaa päälle ;). Muista sössiä kunnolla että liima levittyy kunnolla. Läimäsin myös reunoilla liimatäpät, niiden tarkoitus on lähinnä pitää hionta suorana.

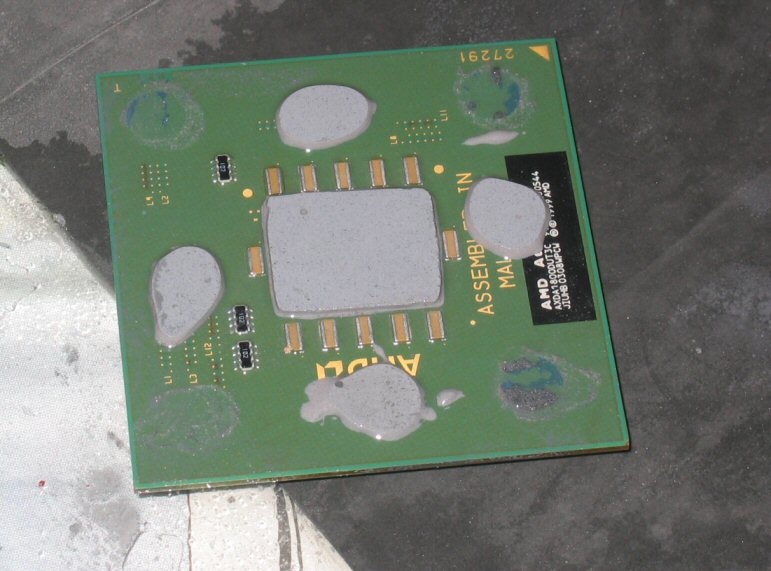

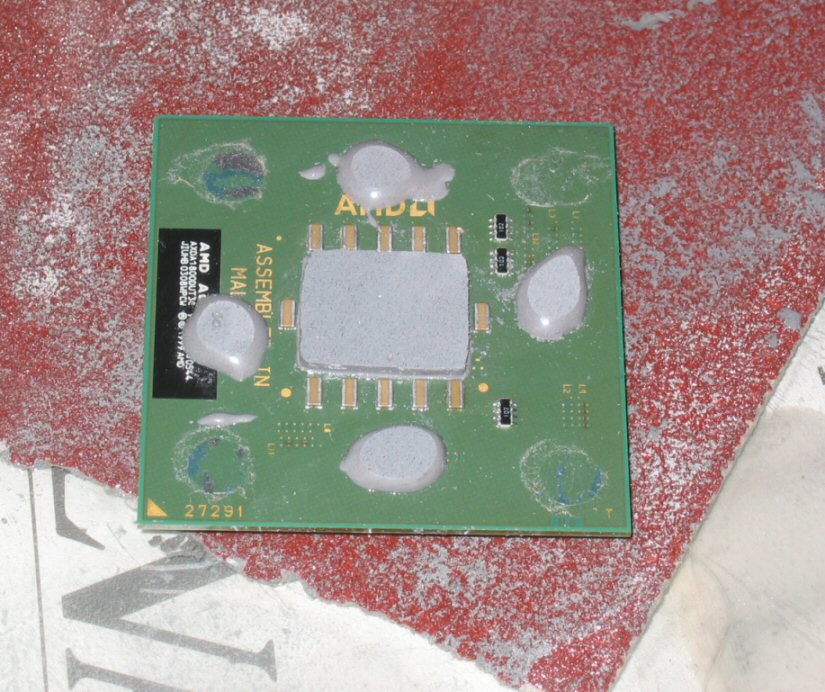

Annoin liiman kuivua yön yli. Poistin kehikon, se lähti suht helposti ilman mainittavaa väkivaltaa. Sitten vain hiomaan ;). Katso tarkemmat ohjeet P3 prosessorin hionnasta. Seuraavassa lähinnä kuvagalleriaa:

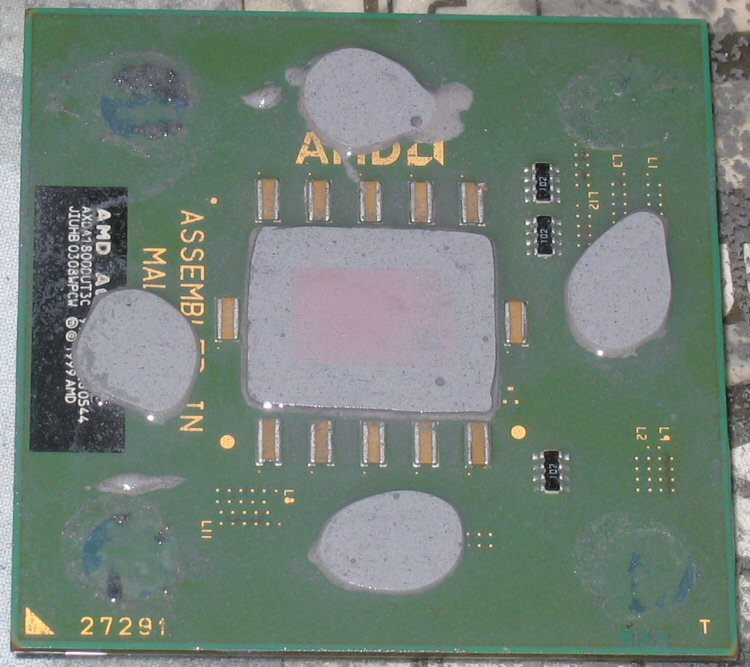

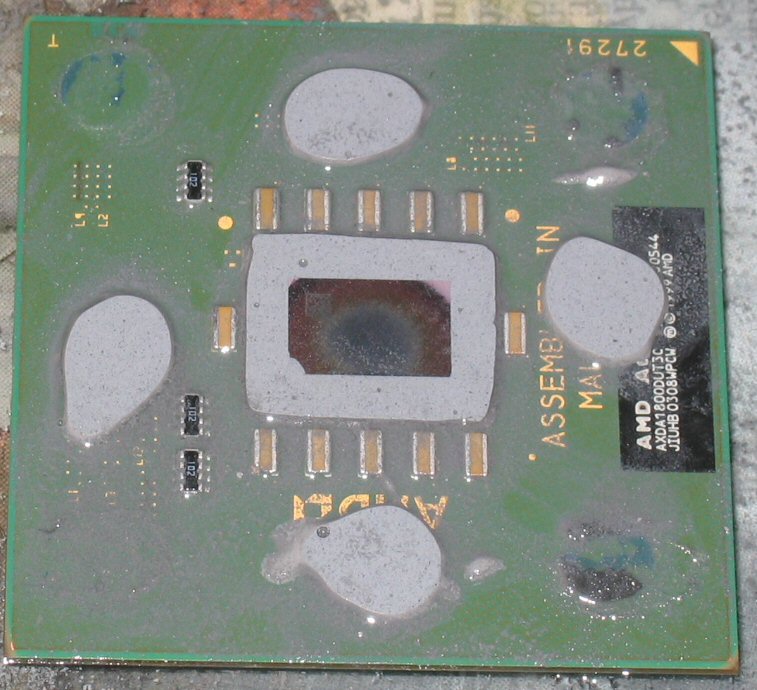

Ja kuperahan se oli tämäkin kivi. Noh, ei ole enää ;). Viimeisessä kuvassa ovat näkyvissä liimatäpät, jotka poistin. On nimittäin pieni mahdollisuus että prosessori taipuu hiukan keskeltä, jolloin jäähyelementti jää kantamaan täplistä. Tuo ytimenlaajennus on riittävä varmistus sille että kulmat eivät ihan heti hajoa, mutta täpät voi tietenkin jättää jos tarvitsee niitä pitämään elementti suorassa (esim. kompura).
Tuloksia: ennen operaatiota tämä prosessori oli Pifast-vakaa 2.00V jännitteellä ~2340Mhz, lämpöjen ollessa 42-43 astetta. Operaation jälkeen Pifast-vakautta löytyy ainakin 2376 asti, 2.00V, 40 astetta. Testatessa käytössä nestejäähy ja emon socketissa oleva anturi (ei siis anna parasta mahdollista kuvaa). Olosuhteet ~identtiset nesteen lämpöjä myöten.
Mietteitä:

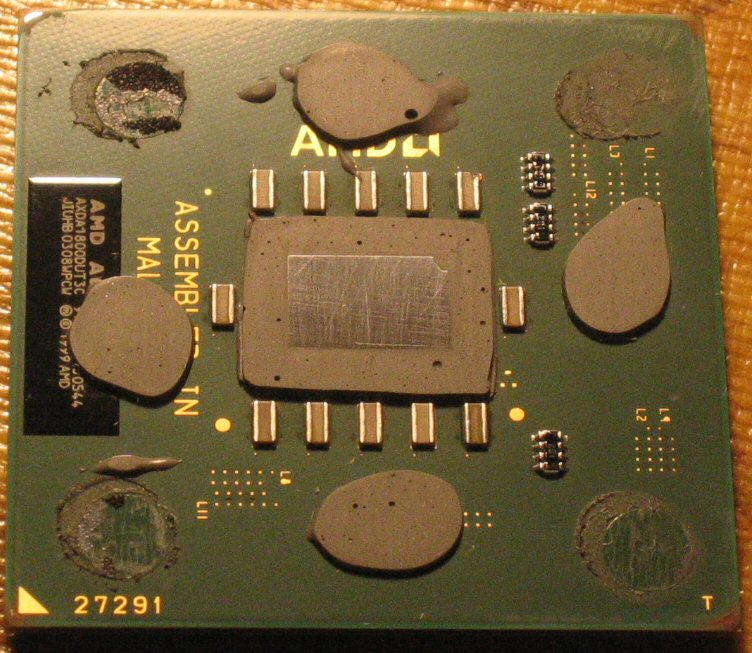

hiottaessa kannattaa varmistaa että käytetty paperi on _PUHDAS_, erityisesti silloin kun ydin on näkyvissä. Kuvassa näkyykin kaksi hiukan syvempää naarmua, jotka paperissa olleet hiukkaset saivat aikaan. Onneksi sentään ei saanut pahempaa tuhoa aikaan.
koko prosessori olisi ehkä hyvä päällystää muutamalla teippikerroksella varsinkin kulmista. Kuten kuvasta näkyy, on hiomapaperi kuluttanut kulmia.
se on sitten jokaisen omalla vastuulla jos alkaa prosessoreitaan rääkkäämään näin. Muistakaa nyt kuitenkin antaa kunnolla volttia että ei tule kylmä, paleleehan se varmasti kun kuoritaan kerros pois.
(31.1. 2004 by Pegelius)
