Sensor de Presión Absoluta MAP

SENSA LA DIFERENCIA DE PRESION EN LA ADMISIÓN CON RESPECTO A LA PRESION ATMOSFERICA ES UN SENSOR PIEZO RESISTIVO.

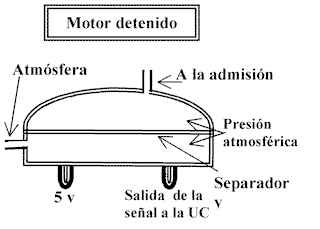

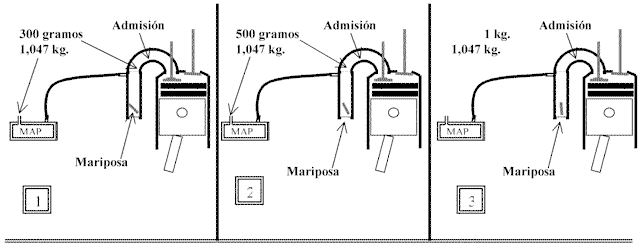

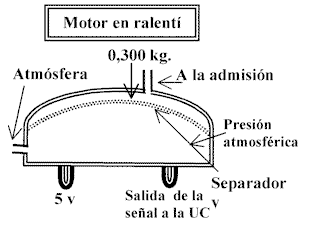

Este sensor, MAP, conectado a la admisión por un tubo y al ambiente, ya que se encuentra instalado en la parte externa del motor y tiene un conducto abierto, variará la señal de acuerdo a la diferencia existente entre el interior y el exterior del múltiple de admisión, generando una señal que puede ser ANALOGICA o DIGITAL. En el gráfico, es cuando existe la mayor diferencia de presión, estando la mariposa en posición ralentí (como así también con el motor a cualquier régimen de revoluciones "en vacío"). En la figura Nº 2 vemos la mariposa a medio acelerar y el motor con carga de trabajo, la diferencia de presión disminuyó considerablemente, y en el tercer caso tenemos la mariposa "a fondo" y con carga de trabajo, siendo este el momento de menor diferencia de presión existente entre el interior y el exterior del múltiple de admisión. Esto nos indica claramente que un motor acelerado en vacío prácticamente no variará el tiempo de inyección por ciclo, ya sea a 900 r.p.m. como a la mitad de sus revoluciones (3.000 r.p.m.) o al corte de las mismas, porque el tiempo de inyección, que está corregido por la UC tomando diversos datos de los distintos sensores, efectúa sus mayores correcciones directamente relacionadas con el MAP.
