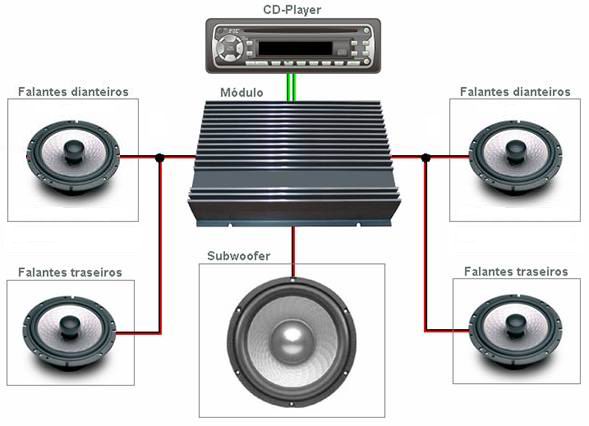

O diagrama acima mostra uma visão geral do projeto. O CD Player é a fonte de sinal para o amplificador. A conexão entre estes dois aparelhos é feita com cabos RCA. As 4 saídas para alto-falantes do CD Player ficam desconectadas. Todos os alto-falantes do carro são conectados no amplificador. |
|

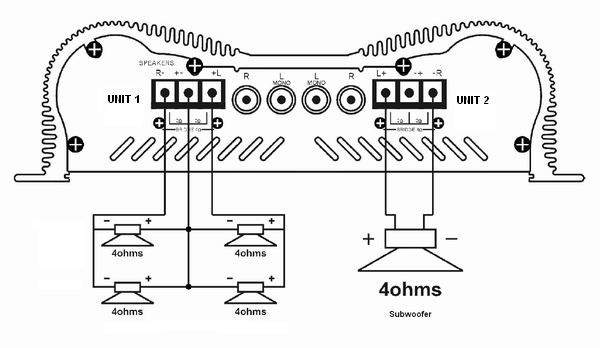

Neste projeto estou usando a configuração de 3 canais, conforme figura acima. Sendo a unidade 1 com 2 canais stereo de 90Wrms cada, a uma impedância de 2 Ohms, e a unidade 2 com 1 canal mono, modo bridge, de 180Wrms a uma impedância de 4 Ohms. Teremos então, um canal para o lado direito do carro, um canal para o lado esquerdo e o terceiro canal para o subwoofer. Como cada alto-falante das portas tem 4 Ohms de impedância, a ligação do dianteiro com o traseiro deve ser em paralelo, resultando em 2 Ohms de impedância. Atenção com a polaridade dos alto-falantes, qualquer inversão causará perda de eficiência do conjunto final. O subwoofer escolhido PSW12D-2 possui bobina dupla com 2 Ohms cada. Elas devem ser ligadas em série para atingir os 4 Ohms requeridos pelo amplificador. O modelo PSW12, com bobina simples de 4 Ohms, também pode ser usado neste projeto. |
|

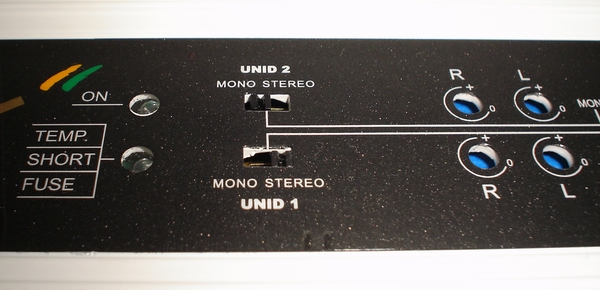

As chaves de configuração dos canais, localizadas no lado de cima do amplificador, devem ficar da seguinte maneira: unidade 1 na posição stereo e unidade 2 na posição mono. |
|

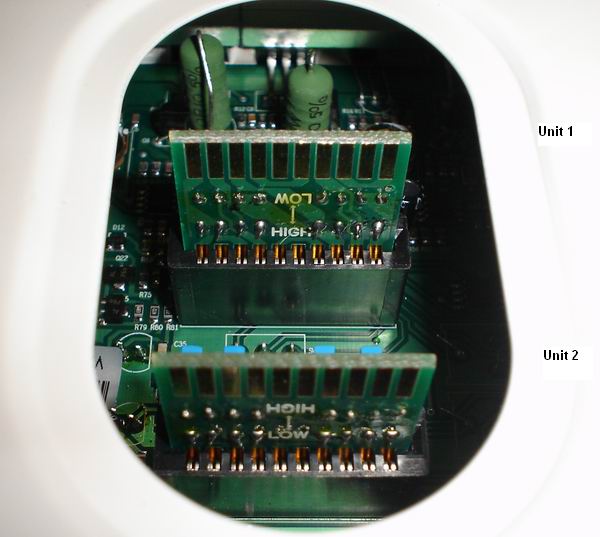

Os cartões do crossover ativo, localizados no lado de baixo do amplificador, devem ser montados da seguinte maneira: unidade 1 na posição passa altas (High Pass Filter) e unidade 2 na posição passa baixas (Low Pass Filter). Desta forma, os alto-falantes das portas receberão apenas as frequências altas (sons médios e agudos), enquanto o subwoofer receberá as frequências baixas (sons graves). |
