DEFINICIÓN DE LA GEOMETRÍA Y MATERIAL DE LAS COLUMNAS
Para definir las propiedades de las columnas es necesario entrar al menú:
Esta imagen fue tomada del software ETABS V.6.21.
Para definir las columnas basta con indicarle al programa cual es la dimensión mayor (DMAJ) y la dimensión menor (DMIN).
Las convenciones que el programa utiliza son:
DMAJ
DMIN
Para el ejemplo se tienen los siguientes tipos de columnas:
Columna Tipo 1 : 0.4m x 0.7m
Columna Tipo 2 : 0.5m x 0.7m
Columna Tipo 3 : 0.7 m x 0.7m
El concreto que se va a usar en las columnas es de 28 Mpa, por lo tanto el material que se definió previamente corresponde al tipo 1.

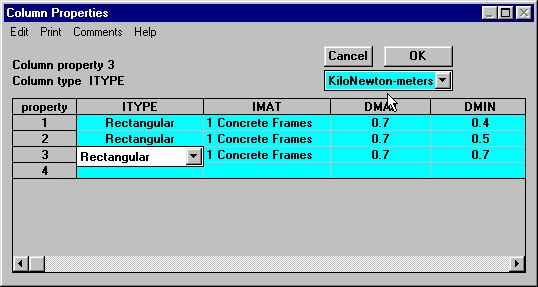

Editando la ventana que se despliega con la anterior información:
Esta imagen fue tomada del software ETABS V.6.21.
Cuando la información esté lista se debe aceptar haciendo clic en el botón Ok.
