DIAGRAMA DE MOMENTOS.

MANEJO DEL ETABS EN PORTICOS DE CONCRETO

Para el diseño de los elementos estructurales, es muy importante conocer los valores de los diagramas de momentos dadas las solicitaciones de carga de la estructura. Se recuerda que en el ejemplo que se ilustró, las combinaciones de carga no tienen la fuerza del sismo debido entre R, exigencia que hace la Norma Sismo Resistente Colombiana para el diseño de los elementos estructurales.

Para conocer los diagramas de momentos desde el ETABSOUT se debe hacer clic en el botón  .

En la ventana que se despliega, en la sub-ventana Load se puede escoger un tipo de carga ya sea vertical u horizontál.También es posible escoger alguna de las combinaciones de carga que se definieron para el modelo.

En la sub-ventana Component se presentan dos opciones para poder observar los diagramas de momentos. Major Moment y Minor Momet, el cual desplegará los diagramas de momentos en la componente de la dirección mayor y menor respectivamente.

Los diagramas de momentos están del lado de la tracción. (Si desea ver las convenciones que usa el programa para entregar los resultados busque en la ayuda Convention).

Los diagramas de momentos están calculados al borde del apoyo, lo cual facilita el diseño de los elementos estructurales.

Ejemplo: Se desea obtener el diagrama de momentos de la viga de carga (Major Moment) que se encuentra en el eje 2, entre los ejes A y B, en el nivel de cubierta, usufructo de la combinación de carga 1.07 CM + 1.28 CV + 1 SX.

Se debe hacer clic en el botón F.

La combinación pedida, por la definición que se hizo de las combinaciones de carga corresponde a el caso 2.

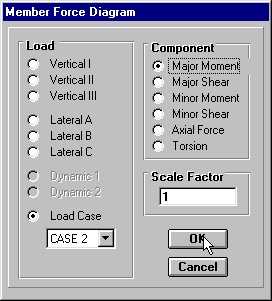

Editando la ventana que se despliega:

Esta imagen fue tomada del software ETABS V.6.21.

Al hacer clic en el botón OK, se observan los diagramas de momentos en la componente de la dimensión mayor de los elementos, usufructo de la combinación 2 definida para el modelo.

Si se desea observar el diagrama de momentos de un elemento específico, basta con hacer clic en dicho elemento. Para la viga pedida en el ejemplo:

Esta imagen fue tomada del software ETABS V.6.21.

Obsérvese que los diagramas de momentos, están calculados al borde del apoyo. Es muy importante saber cual es el nudo (I) y el nudo (J) en el caso de las vigas, para la correcta interpretación de los resultados. Observe que a medida que se desplaza en el diagrama de momentos, en la parte inferior de la ventana aparece el valor del momento a una distancia dada.
