.DIAGRÁMA DE CORTANTE.
Para obtener los diagramas de corte
desde el ETABSOUT debe hacer clic en el botón
.
En la ventana que se despliega, en la sub-ventana Load se puede escoger un tipo de carga ya sea vertical u horizontal. También es posible escoger alguna de las combinaciones de carga que se definieron para el modelo.
En la sub-ventana Component se presentan dos opciones para poder observar los diagramas de cortante. Major Shear y Minor Shear, el cual desplegará los diagramas de cortante en la componente de la dirección mayor y menor respectivamente.
Las convenciones para el cortante son:
CORTANTE POSITIVO
(Si desea ver las convenciones que usa el programa para entregar los resultados busque en la ayuda Convention.)
Los diagramas de cortante están calculados al borde del apoyo, lo cual facilita el diseño de los elementos estructurales.
Ejemplo: Se desea obtener el diagrama de cortante de la viga de carga (Major Shear) que se encuentra en el eje 2, entre los ejes A y B, en el nivel de cubierta, usufructo de la combinación de carga 1.07 CM + 1.28 CV + 1 SX.
Se debe hacer clic en el botón F.
La combinación pedida, por la definición que se hizo de las combinaciones de carga corresponde a el caso 2.

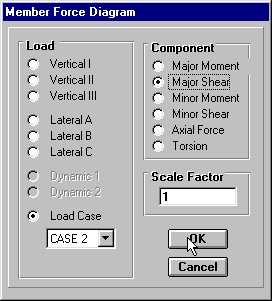

Editando la ventana que se despliega:
Esta imagen fue tomada del software ETABS V.6.21.
Al hacer clic en el botón OK, se observan los diagramas de cortante en la componente de la dimensión mayor de los elementos, usufructo de la combinación 2 definida para el modelo.
Si se desea observar el diagrama de cortante de un elemento específico, basta con hacer clic en dicho elemento. Para la viga pedida en el ejemplo:
Esta imagen fue tomada del software ETABS V.6.21.
Obsérvese que los diagramas de cortante, están calculados al borde del apoyo. Es muy importante saber cual es el nudo (I) y el nudo (J) en el caso de las vigas, para la correcta interpretación de los resultados. Observe que a medida que se desplaza en el diagrama de cortante, en la parte inferior de la ventana aparece el valor del momento a una distancia dada.
