DEFINICIÓN
DEL TIPO DE MATERIAL.
Para definir el
material es necesario indicarle al programa el material que se va a usar, el
módulo de elasticidad, la Relación de Poisson´s, el Peso por unidad de
Volumen y la Masa por unidad de volumen.
Según la norma Sismo
Resistente Colombiana , para obtener el módulo de elasticidad se puede aplicar la siguiente
formula (C.8.5.4):
E = 3900 (f'c)1/2
Mpa
Para las columnas
del ejemplo:
E = 3900 (28)1/2=20636
Mpa
E=2.063686022E7
KN/m² (Para ser coincidente con las unidades)
Para las Vigas del
Ejemplo:
E
= 3900 (21)1/2=17872.04 Mpa
E
= 1.787204521E7
KN/m²
(Para
ser coincidente con las unidades)
El Etabs hace una
diferencia entre el Peso por unidad de volumen y la Masa por unidad
de volumen, aunque en teoría la masa se puede obtener dividiendo el peso entre
la gravedad, el Etabs diferencia los dos y el valor del peso propio de los
elementos estructurales es usado en el análisis de fuerzas internas de los
elementos y desplazamientos de los nudos, mientras que el valor de la masa es usado para el análisis modal en
el calculo del periodo fundamental de la estructura.
Es muy usual dejar
que el modelo calcule el efecto que produce en la estructura el peso propio de
los elementos estructurales para el análisis de las fuerzas internas en los miembros de la
estructura y desplazamientos de los nudos,
mientras que cuando se asigna la masa de cada piso para el análisis modal, por
lo general ya se tiene en cuenta el peso de las vigas y de las columnas para cada
nivel.
De esta forma en el
campo que corresponde a la masa propia del material se va a dejar en 0,
mientras que el peso se va a dejar en 24 Kn/m³.
Según la Norma
Sismo Resistente Colombiana, la relación de Poisson si no se tienen datos
experimentales puede utilizarse el valor de 0.2. (C.8.5.4.2)
Para asignar las
características del material se debe entrar en el siguiente menú:
Esta imagen fue tomada del software ETABS
V.6.21.
Editando la ventana
que se despliega con la anterior información:

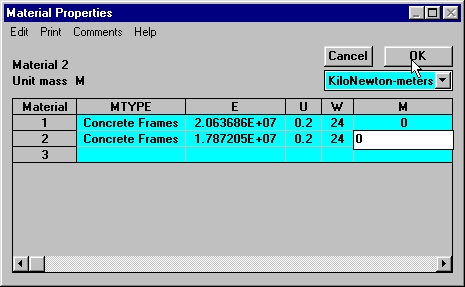

Esta imagen fue tomada del software ETABS
V.6.21.
Haga clic en el
botón Ok, para aceptar la definición hecha.
Nota:Los
demás valores que se presentan en esta ventana se dejan con los valores que
aparece por defecto, puesto que no son usados en el análisis que se va a hacer.
El material 1 será usado en columnas y el material 2 será usado en vigas.
