DEFINICIÓN DE LA GEOMETRÍA Y MATERIAL DE LAS VIGAS
Previa a la asignación de los elementos estructurales es necesario definir la geometría y el material de cada elemento, para el caso de las vigas se debe entrar en el menú:
Esta imagen fue tomada del software ETABS V.6.21.
Para el ejemplo se tienen los siguientes tipos de vigas:
Viga Tipo 1 : 0.25m x 0.35m
Viga Tipo 2: 0.30m x 0.35 m
Viga Tipo 3: 0.35m x 0.35m
Viga Tipo 4: 0.4 m x 0.35m
El concreto que se debe usar en las vigas es de 21 MPa según el enunciado del ejemplo, por lo tanto el material que se le definió al programa anteriormente corresponde al tipo 2.
Para las vigas se tiene las siguientes convenciones:
DAMAJ Dimensión por encima del nivel del diafragma.
DBMAJ Dimensión por debajo del nivel del diafragma.
DMIN Base de la viga (Dimensión Menor).
Por lo general DAMAJ y DBMAJ son iguales , salvo en el caso de las vigas descolgadas (DAMAJ + DBMAJ = Altura Viga), DMIN corresponde a la base de la viga.

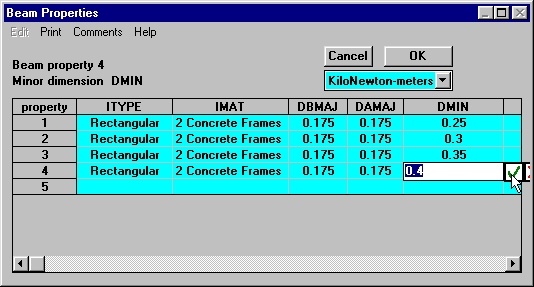

Editando la ventana que se despliega, teniendo en cuenta las convenciones del programa y el tipo de material que se le debe asignar a las vigas:
Esta imagen fue tomada del software ETABS V.6.21.
Se finaliza la definición haciendo clic en el botón Ok.
