EJEMPLO A ANALIZAR.
El ejemplo que se va a seguir, corresponde a un edificio de Bogotá que según el decreto de microzonificación está ubicado en la zona 4. El uso que tiene destinado este edificio es para vivienda.

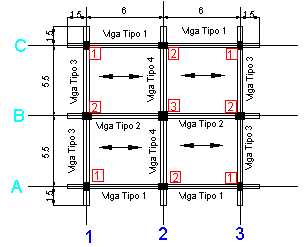

La planta estructural en los tres niveles del edificio es:
No se va a tener en cuenta la escalera.
En altura el edificio tiene las siguientes características:
El concreto que se va a usar es de 28Mpa para las columnas y de 21Mpa para las vigas.
Las dimensiones de los elementos estructurales son:
Viga Tipo 1 : 0.25m x 0.35m
Viga Tipo 2: 0.30m x 0.35 m
Viga Tipo 3: 0.35m x 0.35m
Viga Tipo 4: 0.4 m x 0.35m
Columna Tipo 1 : 0.4m x 0.7m
Columna Tipo 2 : 0.5m x 0.7m
Columna Tipo 3 : 0.7 m x 0.7m
La placa en los tres niveles tiene las siguientes características:
Con la anterior información se procede a hacer los cálculos previos al montaje del modelo.
