DEFINICIÓN DEL DIAFRAGMA EN CADA NIVEL.
Para definir el diafragma en cada nivel es necesario dar las coordenadas del centro de masas del diafragma de cada nivel.
La Norma Sismo Resistente exige generar la torsión accidental en el edificio (A.3.6.7.1)
Para el ejemplo por la simetría que se tiene, el centro de masas coincide con el centro de rigidez, alejándolos como lo exige la Norma quedará entonces:
XM= 7.5m+5% x 15 m= 8.25m
YM=7m + 5% x 14m =7.7m
Para definir el diafragma en cada nivel es necesario entrar al siguiente menú:
Esta imagen fué tomada del software ETABS V.6.21.

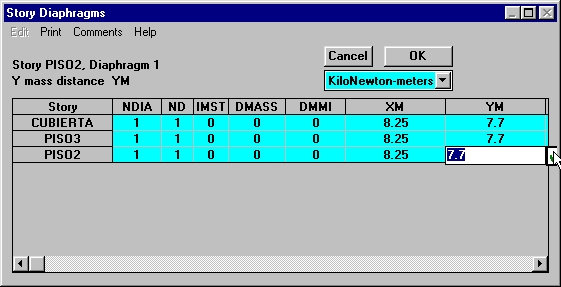

Editando la ventana que se despliega con la información anterior:
Esta imagen fué tomada del software ETABS V.6.21.
Cuando tenga lista la definición haga clic en el botón Ok.
Nota: Cuando se calcule el periodo fundamental de la estructura, el centro de masas no debe estar desplazado, es decir debe ser el centro de masas real, y en la columna DMASS debe introducirse los valores de la masa de cada nivel. Si se está trabando en Kilonewton-Meters dicha masa debe estar dada en toneladas. En el link correspondiente al periodo fundamental se explicará como se le pide al programa que haga este cálculo.
