FUERZA HORIZONTAL EQUIVALENTE.
Para asignar la fuerza horizontal el Etabs presenta tres condiciones de carga: A,B,C. Al igual que en las condiciones de carga vertical el usuario es quien define en que sentido está actuando la fuerza.
Para el ejemplo se va a tomar como condición A las fuerzas en X y como condición B las fuerzas en Y.
Para hacer la asignación es necesario indicarle el valor de la fuerza y las coordenadas X / Y donde está actuando dicha fuerza.
Para asignar la fuerza horizontal equivalente se debe entrar en el menú:
Esta imagen fue tomada del software ETABS V.6.21.
En la ventana que se despliega haga clic en la opción User define, en la subventana Static.
Esta imagen fue tomada del software ETABS V.6.21.

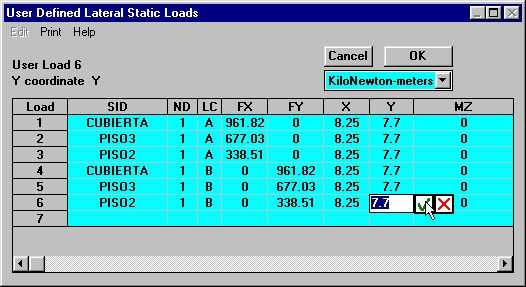

Editando la ventana que se despliega con la información obtenida de las fuerzas horizontales en los cálculos previos, el centro de masas desplazado y la condición de carga explicada anteriormente, para el ejemplo quedará:
Esta imagen fue tomada del software ETABS V.6.21.
Cuando esté lista la asignación de fuerzas horizontales equivalentes hay que hacer clic en el botón Ok, este paso devolverá al usuario a la ventana de Lateral Loading, en la cual debe dejar encendido el botón User Define en la sub ventana Static. Debe pulsar en el botón Ok para confirmar la asignación.
