COMBINACIONES DE CARGA.
Según la Norma Sismo Resistente Colombiana de 1998 , para el chequeo de derivas en estructuras de concreto se deben usar las siguientes combinaciones de carga (B.2.4):
1.4 Carga Muerta + 1.7 Carga Viva
1.05 Carga Muerta + 1.28 Carga Viva + 1 Fuerza Sismo X
1.05 Carga Muerta + 1.28 Carga Viva - 1 Fuerza Sismo X
1.05 Carga Muerta + 1.28 Carga Viva + 1 Fuerza Sismo Y
1.05 Carga Muerta + 1.28 Carga Viva - 1 Fuerza Sismo Y
También involucra otras combinaciones de carga para tener en cuenta cuando se tiene fuerza eólica representativa en la zona de diseño o fuerzas causadas por expansión o contracción, retracción de fraguado, flujo plástico, cambios de humedad, asentamientos diferenciales o combinación de los anteriores efectos.
Las anteriores combinaciones son usadas en el chequeo de derivas, pero para el diseño de los elementos debe dividirse el efecto del sismo por el coeficiente de capacidad de disipación de energía R.
Para efectos del ejemplo, se van a introducir al modelo las combinaciones necesarias para el chequeo de deriva, es decir el sismo sin dividir por R.
Para esto se debe entrar en el siguiente menú:
Esta imagen fue tomada del software ETABS V.6.21.
Se recuerda que se asumieron las siguientes convenciones para las cargas:
Condición I = Carga Muerta.
Condición II = Carga Viva.
Condición A = Sismo en X
Condición B = Sismo en Y

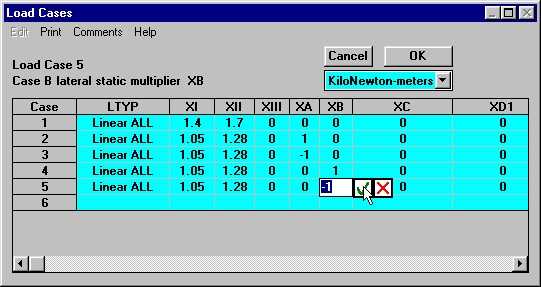

Editando la ventana con la información de las combinaciones de carga esta se verá:
Esta imagen fue tomada del software ETABS V.6.21.
Cuando se tengan las combinaciones listas, se debe hacer clic en el botón Ok.
Nota: Se recuerda, que si se van a obtener las fuerzas internas en los elementos para diseñarlos, es necesario dividir el efecto del sismo en R.
