PARÁMETROS DE ANALISIS Y PESO PROPIO DE LA ESTRUCTURA.
Antes de ejecutar el programa, es necesario indicarle algunos parámetros de análisis. Se debe indicar el tipo de estructura que se va a analizar, si involucra o no el efecto P Delta y si hace o no reducción en la rigidez del nudo.
Para esto se debe entrar en el siguiente menú:
Esta imagen fue tomada del software ETABS V.6.21.
La estructura del ejemplo es de tres dimensiones, no se van a hacer reducciones de la rigidez en los nudos y se va a involucrar el efecto P Delta con factor 1, como lo exige la Norma Sismo Resistente Colombiana.

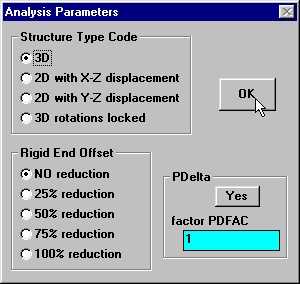

Editando la ventana con la anterior información:
Esta imagen fue tomada del software ETABS V.6.21.
Cuando se tenga lista la edición se debe pulsar en el botón Ok.
Finalmente se le va a indicar a el programa que involucre el peso propio de la estructura puesto que en el avalúo de cargas del cual salieron los valores para cargar las vigas, no se tuvieron en cuenta el peso propio de las vigas y de las columnas.
De esta forma el modelo debe involucrar el peso propio de los elementos en la condición I.
Para esto, se debe entrar en el menú:
Esta imagen fue tomada del software ETABS V.6.21.
Editando la ventana que se despliega:
Esta imagen fue tomada del software ETABS V.6.21.
Con este último paso, el programa está listo para que nos proporciones los datos necesarios para hacer el chequeo de derivas, y analizar otros resultados como las fuerzas internas en los elementos (Se recuerda que para diseñar los elementos es necesario dividir las fuerzas del sismo en R).
Debe salvar el modelo en una carpeta cercana a la raíz C: y con un nombre que no exceda de 8 caracteres, para que el programa se ejecute satisfactoriamente.
