Estando en la Sub-rutina Etabsin, lo primero que se debe hacer es definir la red del modelo tanto en planta como en altura, dicha red corresponde a una malla por donde pasan los elementos estructurales.

Entre en el menú:

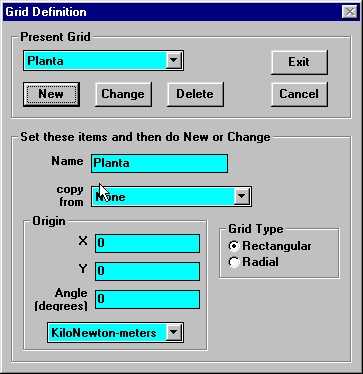

1. Digite el nombre de la planta en el campo Name (Planta).

2. Escoja las coordenadas que va a usar para el modelo en el combo-box que está en la parte inferior de la ventana. (KiloNewton-meters)

3. En Grid Type escoja el tipo de coordenadas de la red (Rectangular).

4.Haga clic en el botón New.

5. Haga clic en el botón Exit.

Posterior a este procedimiento se debe editar la red en planta entrando en el menú:

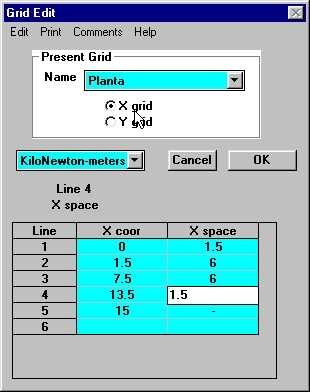

1. Haga clic en la opción  X grid para editar en X.

2. Digite los espaciamientos que tienen los ejes 1,2 y 3 desde y hasta los voladizos.

Nota: Haga clic en el chulo verde para aceptar la entrada de datos.

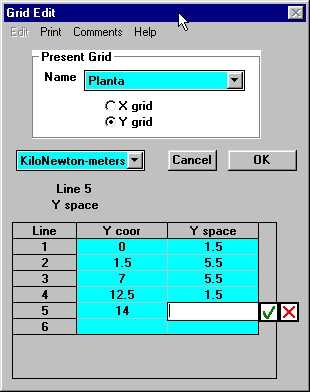

3.Cuando Finalice la Edición en X haga clic en la opción Y grid para hacer la edición en Y.

4. Siguiendo los pasos 1 y 2 para Y se obtiene la siguiente ventana.

5. Cuando tenga lista la edición tanto en X como en Y, haga clic en el botón Ok para aceptar la definición.

6. Con lo anterior usted observará en pantalla la definición en planta de la red por donde deben pasar las vigas.

Posterior a la definición en planta de la red se debe definir la red en altura, entrando en el menú:

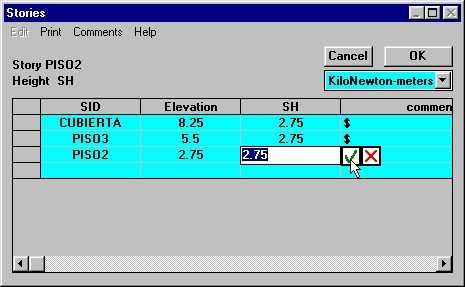

1.Digite un Nombre para cada nivel en el campo correspondiente a SID.

2.Digite las alturas entre niveles en el campo SH.

 3. Observará que a medida que acepta la altura entre niveles, el programa calcula la elevación de cada nivel desde la base en el campo Elevation.

4. Cuando tenga definida en altura el edificio haga clic en el botón Ok.

Nota: A pesar de que acaba de hacer la definición en altura, esta no se observa todavía en pantalla.
