ASIGNACIÓN DE LAS LINEAS DE COLUMNA
Lineas de Columnas:
Las líneas de columnas son líneas que se definen en donde hay una columna o donde termina un voladizo.

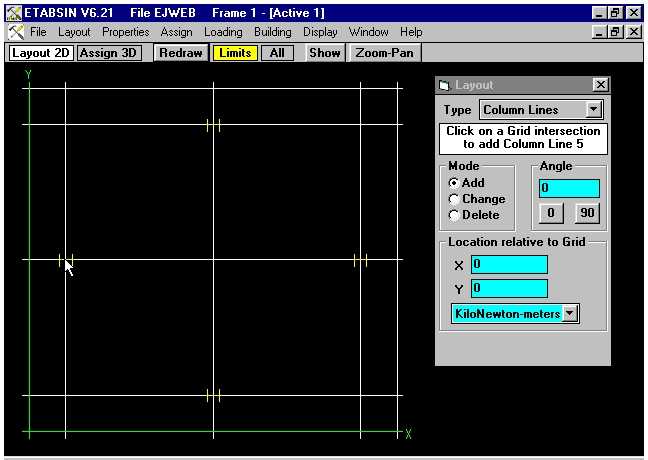

Esta imagen fue tomada del software ETABS V.6.21.
1. Haga clic en el botón:
2. Se desplegará la ventana que observa en la imagen de arriba donde en el combo-box de Type por defecto aparece Column Lines.
3. En el campo Angle puede digitar un ángulo entre 0 y 90 grados, que corresponde a la orientación del sentido fuerte de la columna. Dicho ángulo es medido con respecto al eje X.
Es muy importante orientar las columnas correctamente para una más fácil interpretación de resultados.
4. Haga clic en la intersección de la red donde el sentido fuerte de las columnas estén orientadas con respecto al Eje X (0 grados).
5. Siguiendo la mecánica anterior para el resto de columnas, con la diferencia que el ángulo debe ser de 90 grados, puesto que el sentido fuerte de la columna está orientado con respecto al eje Y.
6. Para la columna central no importa la orientación puesto que la columna es cuadrada.
7. En los voladizos la orientación no importa puesto que por este nudo no pasa una columna, si no que debe terminar una viga y para esto se requiere definir una línea de columna.
Definidas las líneas de columna la pantalla se observará así:

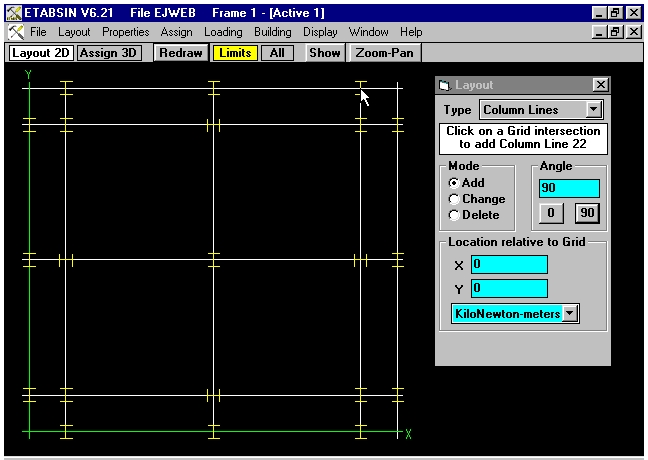

Esta imagen fue tomada del software ETABS V.6.21.
La numeración de líneas de columnas se hace automáticamente a medida que se van asignando, más adelante se indicará como obtener dicha numeración.
