.ASIGNACIÓN DE LAS BEAM BAYS
BEAM BAYS:
Las Beam Bays, son líneas de la red por donde debe pasar una viga de la estructura.
Como se ilustró en la introducción, las Beam Bays tienen un nudo inicial (I), y un nudo final (J). Cada Beam Bay tiene dirección local que depende del sentido en que se haga la asignación del nudo I y el nudo J.
Para asignar las Beam Bays, basta con
hacer clic en el botón .
Escoger en la ventana que se despliega (La misma de las líneas de columnas) en el combo-box Type la opción Beam Bays.

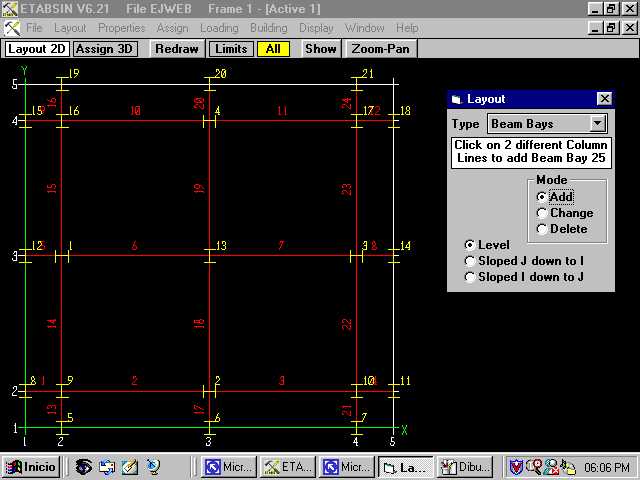

Para asignar una Beam Bay basta con hacer clic en una línea de columna donde inicie la viga que quedará definida como (I) y posteriormente hacer clic en la línea de columna donde debe terminar la viga que quedará definida como (J), para esa Beam Bay.
Para cada Beam Bay es necesario hacer el anterior procedimiento.
Esta imagen fue tomada del software ETABS V.6.21.
Si el procedimiento es correcto, las líneas que antes eran blancas cambiarán a color rojo cada vez que se asigne una Beam Bay.
Para poder desplegar la numeración que por defecto el programa generó en las líneas de columna y en las Beam Bays es necesario hacer los siguientes pasos:
Esta imagen fue tomada del software ETABS V.6.21.
Donde se despliega la siguiente ventana:
Esta imagen fue tomada del software ETABS V.6.21.
Seleccionando las dos opciones mostradas y haciendo clic en el botón Ok se desplegará la numeración de líneas de columnas y de vigas.
Si desea observar la definición de la red hecha en tres dimensiones haga clic en el botón:
Esta imagen fue tomada del software ETABS V.6.21.
