DEFINICIÓN DE CARGAS VERTICALES SOBRE LAS VIGAS.
Para definir las cargas verticales, se recomienda hacer una lista de las cargas que estén actúando sobre las vigas, de tal forma que sea fácil su posterior asignación.
Para el ejemplo, de los cálculos previos se tienen las siguientes cargas que van actuar sobre las vigas:
|
No. Carga |
Tipo de Carga |
Carga (KN/m) |
|
1 |
Muerta |
29 |
|
2 |
Viva |
7.26 |
|
3 |
Muerta |
49.94 |
|
4 |
Viva |
12.48 |
|
5 |
Muerta |
12.94 |
|
6 |
Viva |
3.24 |
Todas las anteriores cargas, son cargas uniformemente distribuidas sobre los elementos.
Para definir las cargas sobre las vigas que tiene el modelo es necesario entrar en el menú:
Esta imagen fue tomada del software ETABS V.6.21.
En el cual se despliega la ventana donde se deben definir las cargas que actúan sobre las vigas.

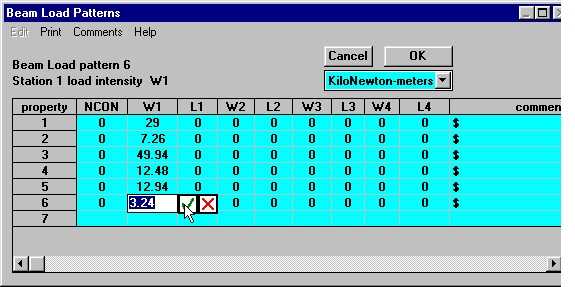

Editando la ventana con la información suministrada en el cuadro:
Esta imagen fue tomada del software ETABS V.6.21.
La columna NCON, es usada en la definición de cargas puntuales sobre las vigas, y significa la cantidad de cargas puntuales que se tiene sobre una viga determinada.
Para definir cargas uniformemente distribuidas, basta con indicar el valor de la carga en el campo W1.
Obsérvese, que no es en esta ventana donde se le define al modelo si la carga es viva o muerta, únicamente se suministra el valor de la carga en el orden de la numeración que se escogió en el cuadro, para una fácil asignación de dichas cargas.
Cuando la ventana esté lista haga clic en el botón Ok.
