ASIGNACIÓN DE CARGAS VERTICALES PARA LAS VIGAS.
Para asignar las cargas verticales, el ETABS presenta tres condiciones de carga, es decir, el usuario asume en cual de las tres condiciones de carga va a dejar la carga viva y la carga muerta.
Para efectos del ejemplo la Condición I de carga va a ser usada en la carga muerta, la Condición II va a ser usada en la carga Viva.
La primera asignación que se va a hacer corresponde a las vigas de carga que están sobre los ejes 1 y 3, que tienen de C.M.= 29KN/m, que corresponde a la carga tipo 1 definida para las vigas y C.V.=7.26 KN/m, que corresponde a la carga tipo 2 definida para las vigas.
Para hacer la asignación es necesario hacer clic en el botón:
Esta imagen fue tomada del software ETABS V.6.21.
Que desplegará la ventana de asignaciones.
En el Combo-Box de Type se debe escoger la opción Beam Loads.
En el Combo-Box de Load Condition I, corresponde a la carga muerta que se va a asignar sobre un viga, por las convenciones mencionadas anteriormente. Para la viga que se va a cargar se debe escoger 1 NCON=0 W1=29.
En el Combo-Box de Load Condition II, corresponde a la carga viva que se va a asignar sobre un viga, por las convenciones mencionadas anteriormente. Para la viga que se va a cargar se debe escoger 2 NCON=0 W1=7.26
La condición III no se va a usar por lo tanto se debe dejar dicho Combo-Box en 0 nothing.
Cuando esté lista la ventana, se debe proceder a hacer clic sobre las vigas que tengan dichas condiciones de carga, que como se explicó anteriormente para el ejemplo corresponden a las vigas de carga que están sobre los ejes 1 y 3.
Al hacer la asignación sobre las vigas, las líneas que se encontraban de color amarillo, pasarán a color morado confirmando que la asignación de la carga a quedado realizada.

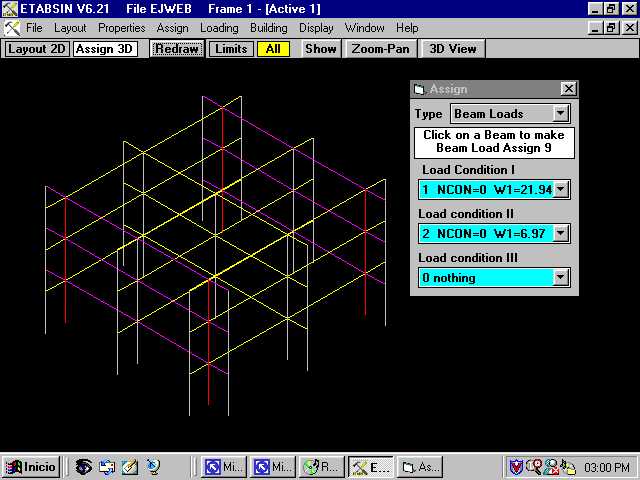

Después de hacer la asignación sobre las vigas de carga de los ejes 1 y 3 la pantalla se observará:
Esta imagen fue tomada del software ETABS V.6.21.
Para la viga de carga sobre el eje 2, se debe editar la ventana así:
Load Condition I
3 NCON=0 W1=49.94
Load Condition II
4 NCON=0 W1=12.48
Se debe hacer clic sobre la viga de carga que se encuentra en el eje 2 para hacer la asignación de la carga.
Para las vigas de rigidez que se encuentran sobre los ejes A,B y C, se debe editar la ventana así:
Load Condition I
5 NCON=0 W1=12.94
Load Condition II
6 NCON=0 W1=3.24
Se debe hacer clic sobre las vigas de rigidez que se encuentran en los ejes A,B y C para hacer la asignación de la carga.
Finalizando este procedimiento las vigas del modelo han quedado cargadas.
