Outil de tronconnage

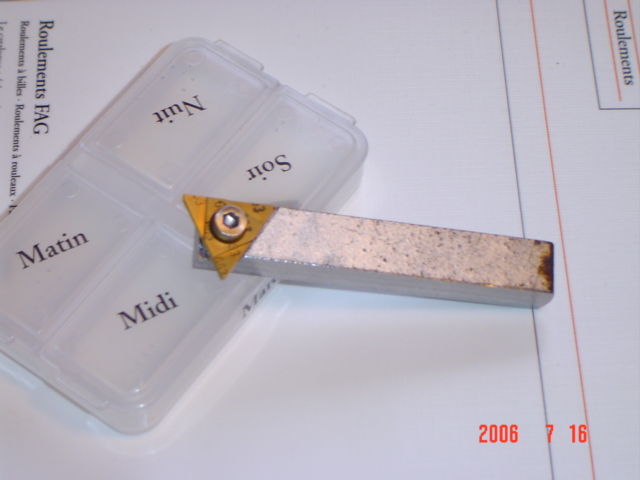

Voici un outil de tronconnage que j'ai fabriqu� a partir d'un morceau d'acier de 3/8" d'�paisseur.

Pour commenc� j'ai coup� l'acier a l'�paisseur d�sir� (3/8") plus 1/64" afin d'avoir un peu de surplus pour l'�tape de fraisage.  Les 2 cot�s qui entre en contact avec le porte-outils ont par la suite �t� rectifi�s avec un "end-mill" en utilisant
la perceuse a colonne et la table mobile en X et Y.  J'ai ensuite vaporis� de l'encre de machiniste sur la piece afin de pouvoir un tracer l'angle n�cessaire pour la pastille de carbure que j'ai utilis�, soit 60 degr�s.  La pochette a �t� machin�e a l'aide d'un "end-mill" de 1/4", toujours sur la perceuse a colonne.

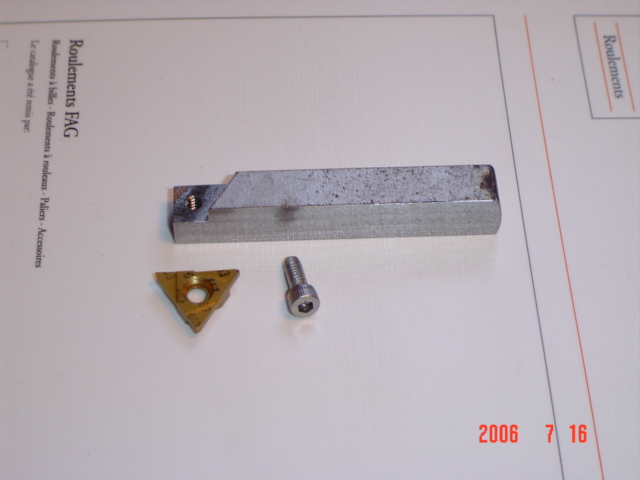

Pour marquer le centre du trou n�cessaire a la vis de retenu pour la pastille de carbure j'ai utilis� un poincon de transfert.  Ensuite j'ai fait un fait un avant-trou avec une meche de centrage.  Le trou a �t� perc� au diametre d�sir� et filet� par la suite pour un "socket head cap screw" #6-32.

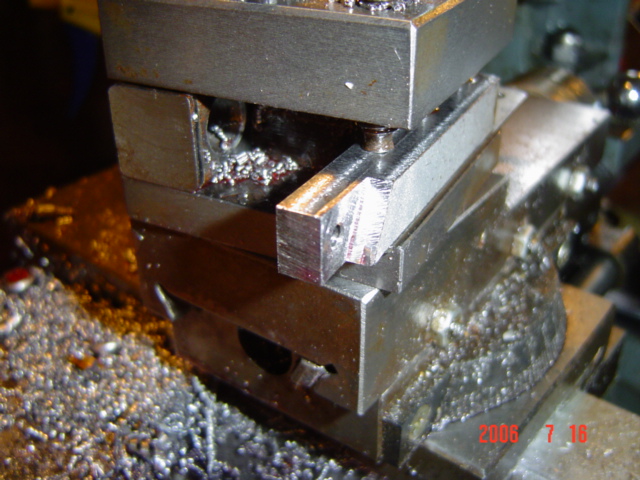

Enfin! Il est temps de passer aux essais.  L'outil est pr�sent� a une piece d'acier 4140, de 0,5" de diametre, mont�e sur le tour et beaucoup d'huile est ajout�.  L'a pointe a de la difficult�e a partir la coupe, alors j'augmente la force sur l'outil.  CRACK !!! La pastille de carbure �clate!

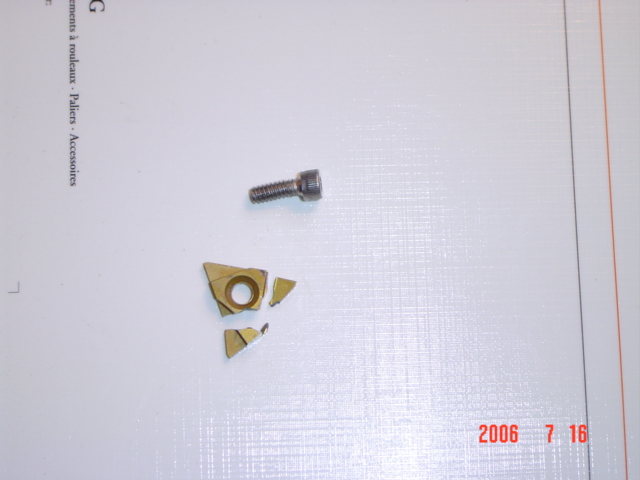

Comme vous pouvez le voir, la vis de retenu c'est d�form�e sous l'effort et la pastille c'est bris�e a un endroit tres pr�cis...  la ou la pastille �tait en contact avec une arrete tranchante sur l'outil.  Vous pouvez voir la petite d�formation qui c'est produit dans le rebord de la pochette (image ci-dessus, droite), dans le bas a droite de la pochette.

L'erreur a �t� de ne pas offrir a la pastille un support sur toute la longueur du cot� de la pastille.  Le prochain design sera corrig�!
