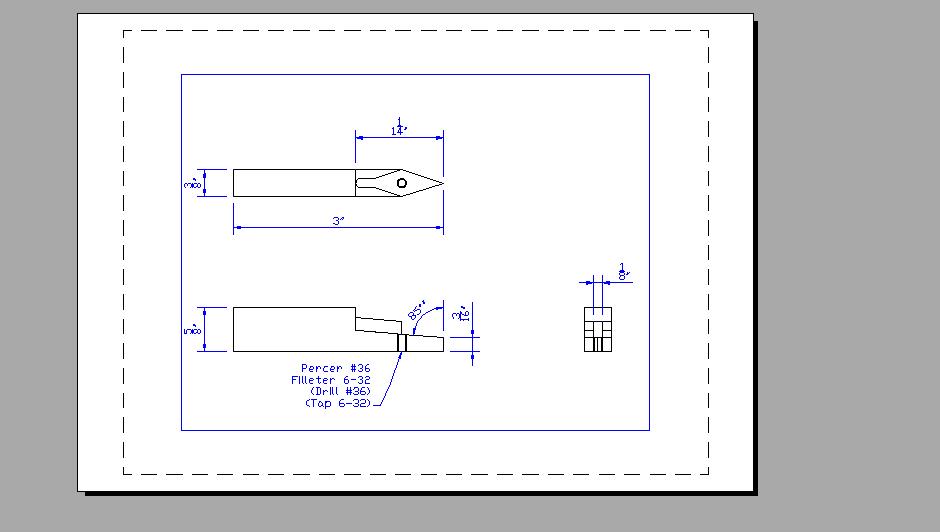

Le plan pour cet outil est disponible en format jpeg .
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Outil de tournage VNMG tool holder | ||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||

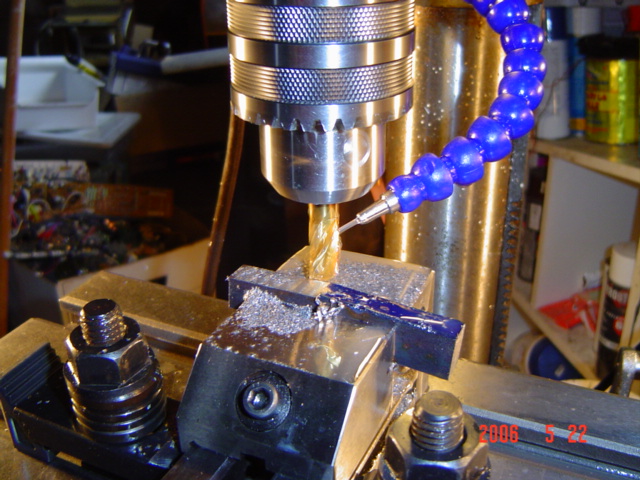

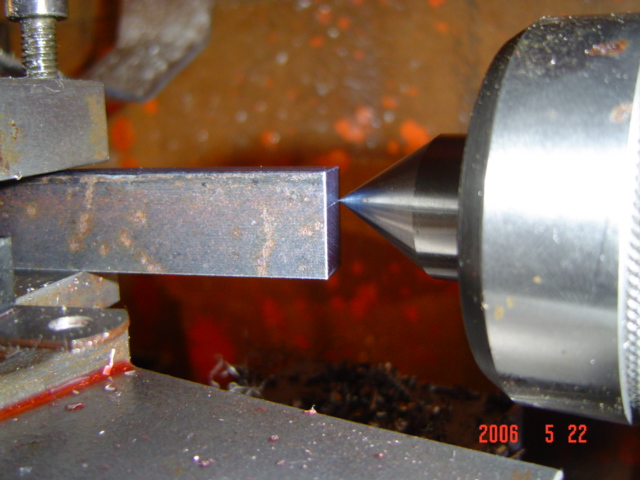

| Couteau pour le tour a m�tal utilisant les pastilles de carbure de type VNMG-331. J'ai util� une retaille de m�tal de 3" L X 3/8" l X 5/8" h et j'ai surfac� la base et le dessus afin d'assurer une bonne stabilit� une fois le couteau monter dans le porte-outils. J'ai utilis� le cone de la poup�e afin de d�terminer la hauteur de la pastille (image ci-dessous a gauche). La piece de m�tal a par la suite �t� plac�e et inclin�e de 5 deg. dans un �taux plac� sur la perceuse a colonne pour fraiser l'outil jusqu'a la ligne marqu�e par le cone de la poup�e, ce qui correspond au dessus de la pastille. | ||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||

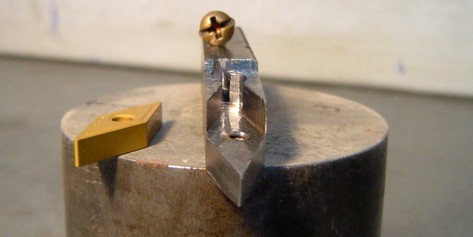

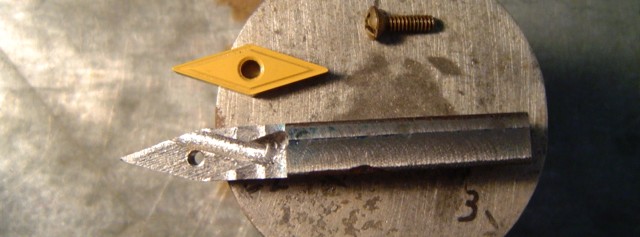

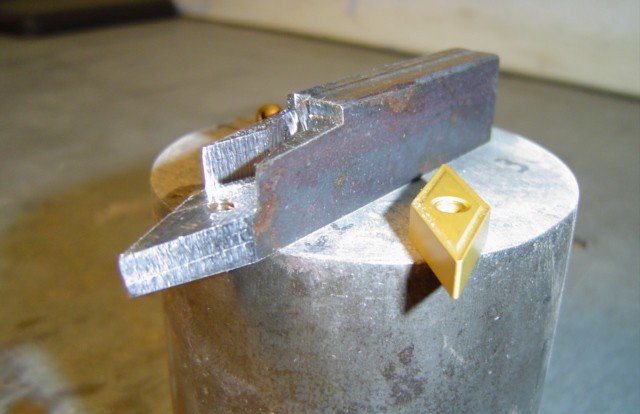

| Ensuite j'ai appliqu� une couche de bleu de machiniste et avec la pastille plac�e a l'endroit qu'elle devra occuper j'ai trac� les contours de celle-ci. Retour a l'�tau et cette fois-ci l'outil est plac� pour le fraisage des cot�s de la pointe a 17,5 deg. Par la suite, l'outil est replac� dans l'�tau afin de pouvoir usiner la pochette qui recevra la pastille, avec une fraise de 1/8" de diametre, sur une �paisseur de 3/16". | ||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||

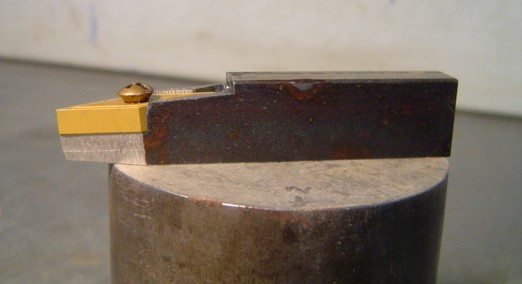

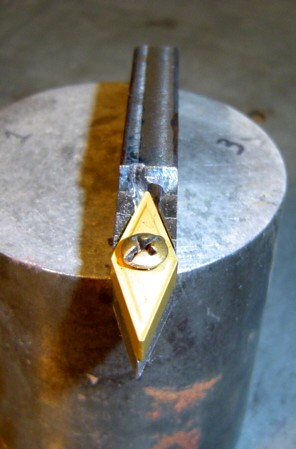

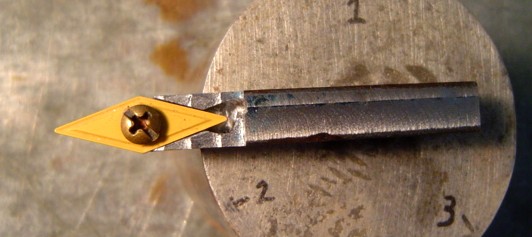

| Ensuite j'ai plac� la pastille dans sa pochette afin de pouvoir marquer l'endroit de la vis de maintient, #8 - 32. Enfin! Je peux essayer ce petit outil. Un bon morceau d'acier 4140... quoi de mieux pour v�rifier la solidit�, la stabilit� et la finition qu'a ce couteau. Formidable!!! Le r�sultat est encore mieux que ce que j'avais envisag�. | ||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||
| Avec des passes de 0,005", 0,010" et 0,015", l'outils performe encore mieux que mes outils qui utilisent des pastilles TCMT-21.51 et qui ont �t� achet�s. Le plan pour cet outil est disponible en format jpeg . |
||||||||||||||||||||||||||||
