Porte filieres |
|
|
|

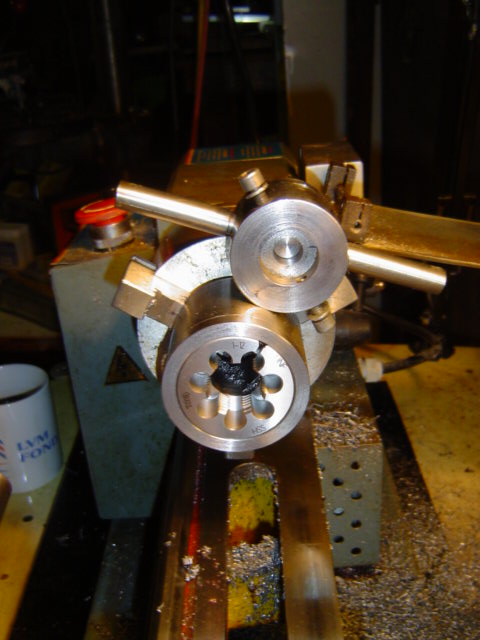

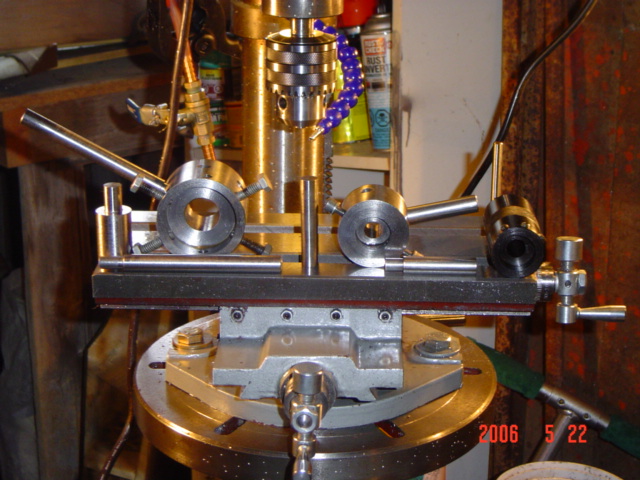

Voici mes 3 portes-fillieres, un pour des fillieres de 2" de diametre (gauche), un pour des fillieres de 1" (droite) et un pour des fillieres de 0,950" (centre) dont ces derniers ont �t� achet�s chez Canadian Tire. Le porte filliere de droite a �t� achet� car je n'avais pas le temps de le fabriquer moi-meme. |
|
|
|
Celui du centre a �t� fabriqu� suite a l'achat d'un ensemble de fillieres et taraux chez Canadian Tire et le besoin de pouvoir les utiliser directement sur mon tour. Malheureusement les fillieres de cet ensemble mesure seulement 0,950" de diametre et n�cessite un outil sp�cialement pour eux. Ce porte filliere a �t� fait a partir d'un restant de tige d'acier 4140 de 1,5" de diametre et 2" de longueur. Un trou central de 0,5" a �t� percer avec le tour pour recevoir la tige guide qui est plac�e dans un mandrin de perceuse, dont ce dernier est plac� dans la poup�e du tour. |
|
|
|
 |
|
|
|
|
|
De plus ce trou permet de laisser passer une tige de 0,5", ce qui ne limite pas la longueur de fillets pouvant etre fait. Deux boulons ont �t� plac�s de part et d'autre afin de retenir la filliere en place. Une des extr�mit�s d'un des boulons est usin�e en pointe. Quatre trous de 3/8" de diametre par 1/2" de profond ont �t� perc�s a tout les 90 degr�s pour recevoir les poign�es. |
|
|
|
 |
|

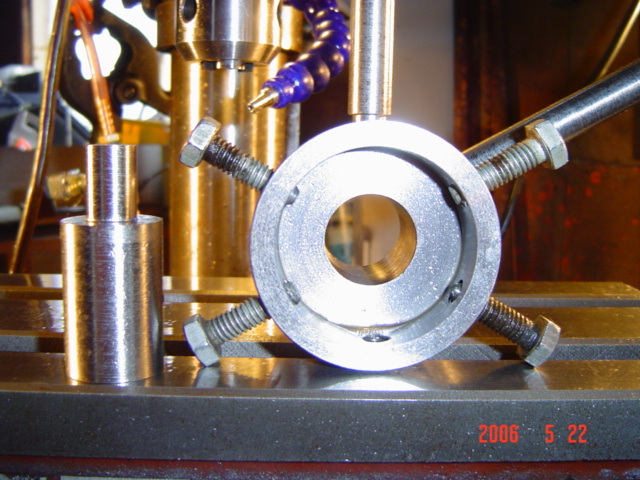

Voici mon porte filliere pour ceux qui ont 2" de diametre. Celui-ci comporte un trou central de 1" de diametre et est mont� a la poup�e de la meme facon que le pr�c�dent. Douze trous ont �t� perc�s sur le p�rimetre, dont six a une extr�mit� pour recevoir les poign�es et les six autres a l'autre extr�mit� pour les boulons qui retiennent la filliere. Deux boulons comporte des bouts usin�s en pointe. Les trous pour les poign�es ont 3/8" de diametre et 3/4" de profond. |
|
|
|
|
|
 |
|
|
|
 |
|
|
|
|
|
|
 |
|
|
|
|
|
|
|

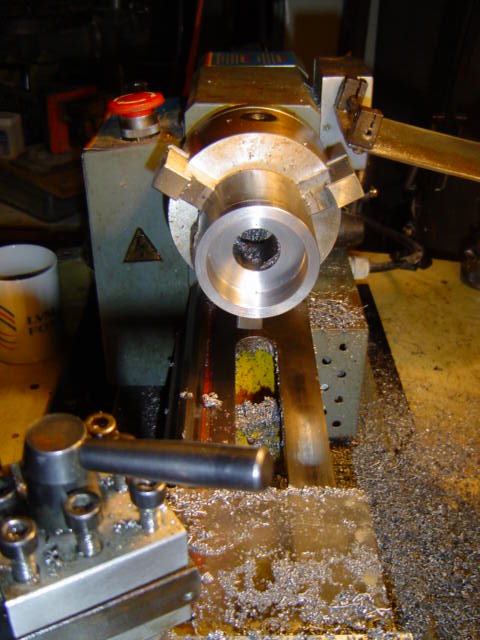

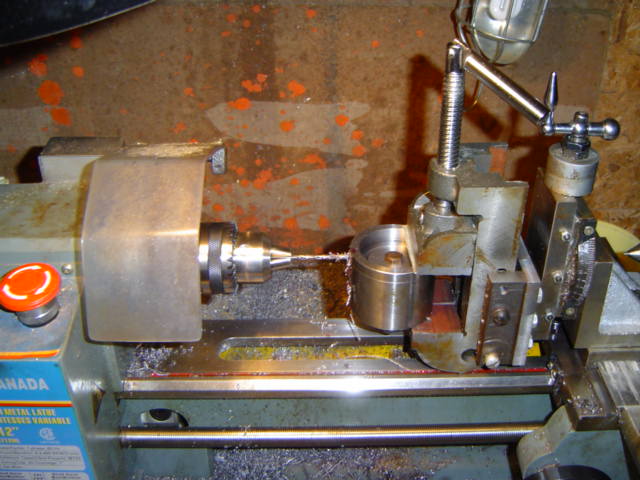

Al�sage pour les fillieres de 2" dia. |
|
|
|
 |
|
 |
|
|
|
|
 |
|
|
|
|
|
|
|

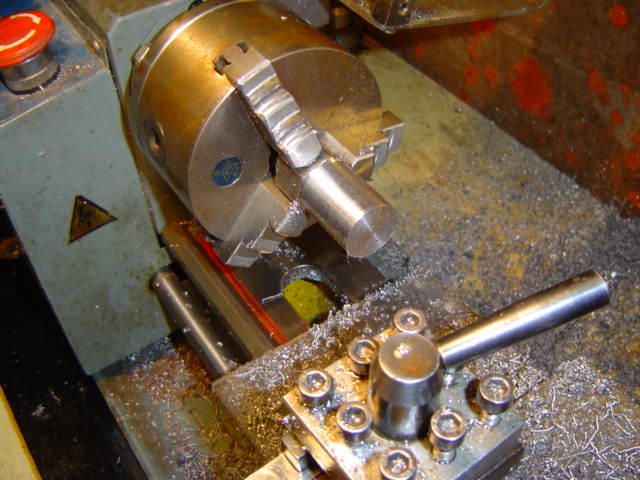

Tournage d'un arbre pour indexer, a partir d'une tige hexagonale de 1". |
|
|
|
|
|
|
|

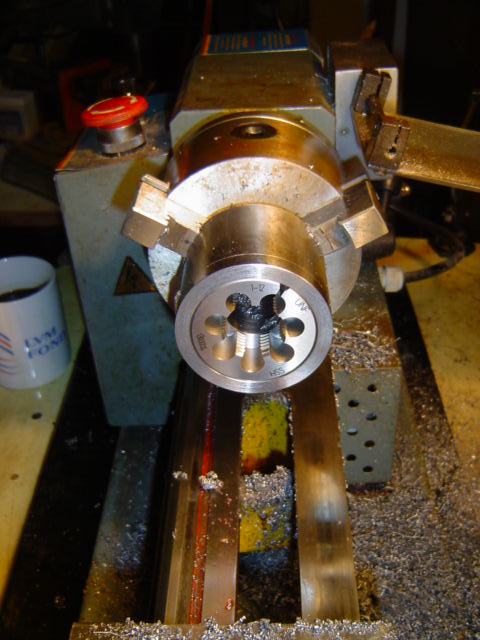

V�rification des dimensions d'al�sage...OK! |
|

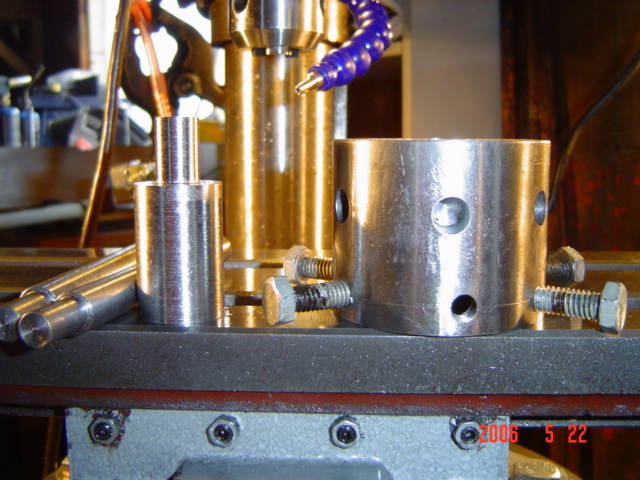

Portes fillieres, 1" et 2". |
|
|
|
|
|
|
|
|
|
 |
|
|
|
 |
|
 |
|
|
|
|
|
|
|
|

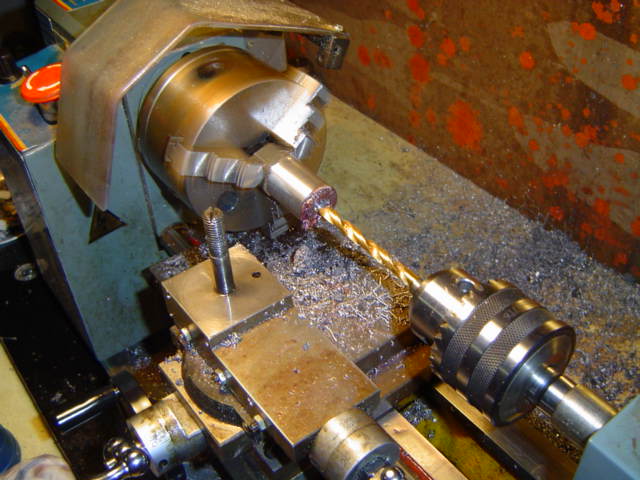

Percage pour le boulon de la rondelle de maintient. |
|

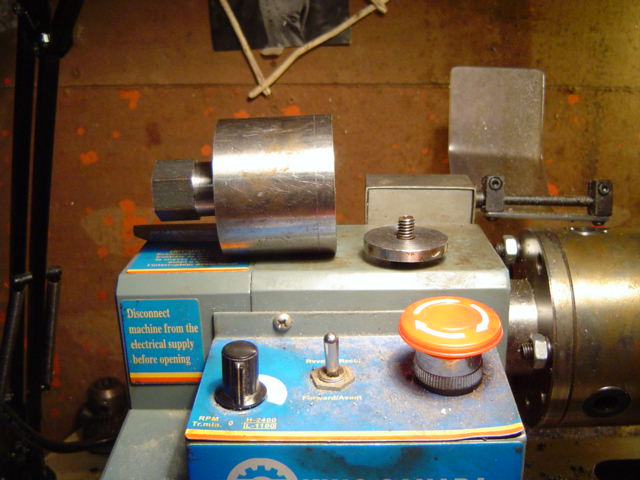

Porte filliere avec l'arbre d'indexation et la rondelle de maintient. |
|
|
|
|

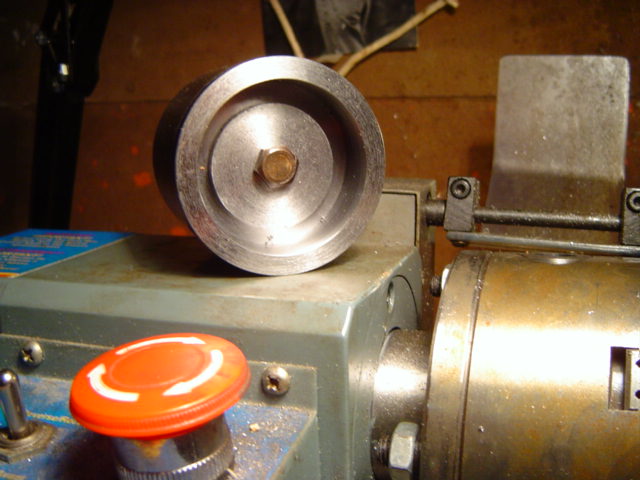

Porte filliere avec la rondelle de maintient en place. |
|
|
|
|
|
|
|
|
 |
|
|
|
Percage des 6 trous pour les poign�es, indexer avec l'arbre d'indexation. |
|
|
|
