線 切 割 介 紹

同3D銑床規格的CAD,可繒製2D到3D線面,曲線,交線,曲面,實体

完整2D,3D圖檔交換:DXF DWG IGES ASCII, HPGL,STPE Parasolid-UG,Solidworks,SolidEdge,CADL,VDA,STL(PRO-E STEP CATIA)

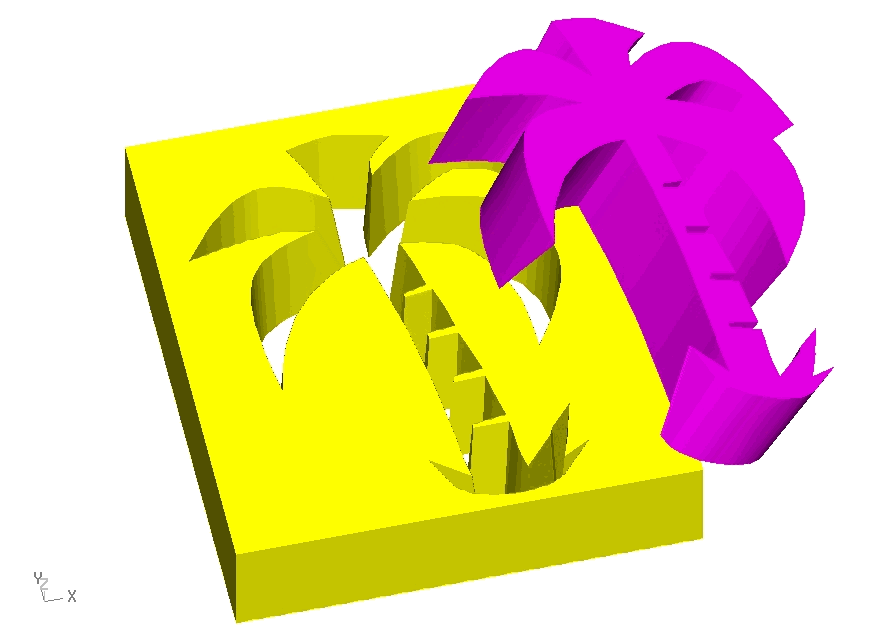

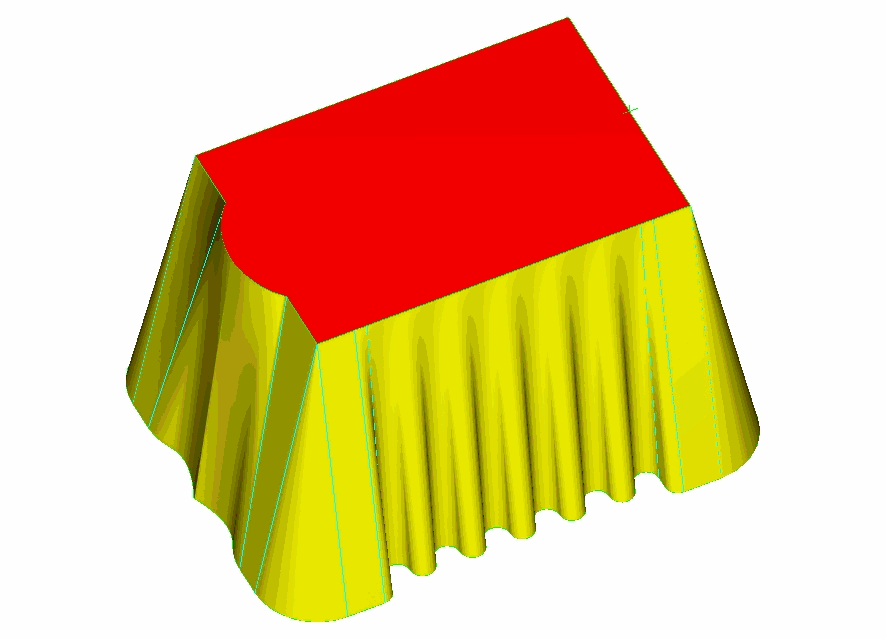

4軸,5軸上下異形,上下都可為3D空間曲線(可自動對應上下圖素,手動或其它摺角處理,支援G02,G03及傾角偵測,並可切換角度值或UV值

切割路徑與CAD圖面具參數關連性,修改圖面,則NC編程自動修改,修改加工參數,則NC結果自動修正

加工以弦差精度控制,可用程式過濾方式,使得程式平順,產生G02,G03,G01之混合短程式(非全部G01)

加工圖素可分為2D或3D曲線,也可直接使用實体或曲面邊線

外形切割支援封閉圖形,開放圖形並支援一次多物件窗選及整齊排序

外形切割支援單邊或各邊可錐度角,且可任意修改之

支援錐度角之轉角,各種上下形狀及孤度變化,如圓角,尖角,或其它值

支援清角及自動進入或退出之引線(含圓弧切出入及重疊量)

可決定毛頭(預留連接處)同外形主體之切割方式,可單獨,分開或一起切割,及其次數及切量

可自由設定穿線點,工作原點,剪線點及非垂直式穿剪線點

可自由設定X,Y平面高度,UV高度及G00之高度

可自由設定每路徑順逆切割之次數,割幾次量,修幾次量,並可自由設定每路徑之加工條件(可存為加工歷程,以後可重複使用).

支援副程式及平移複製路徑

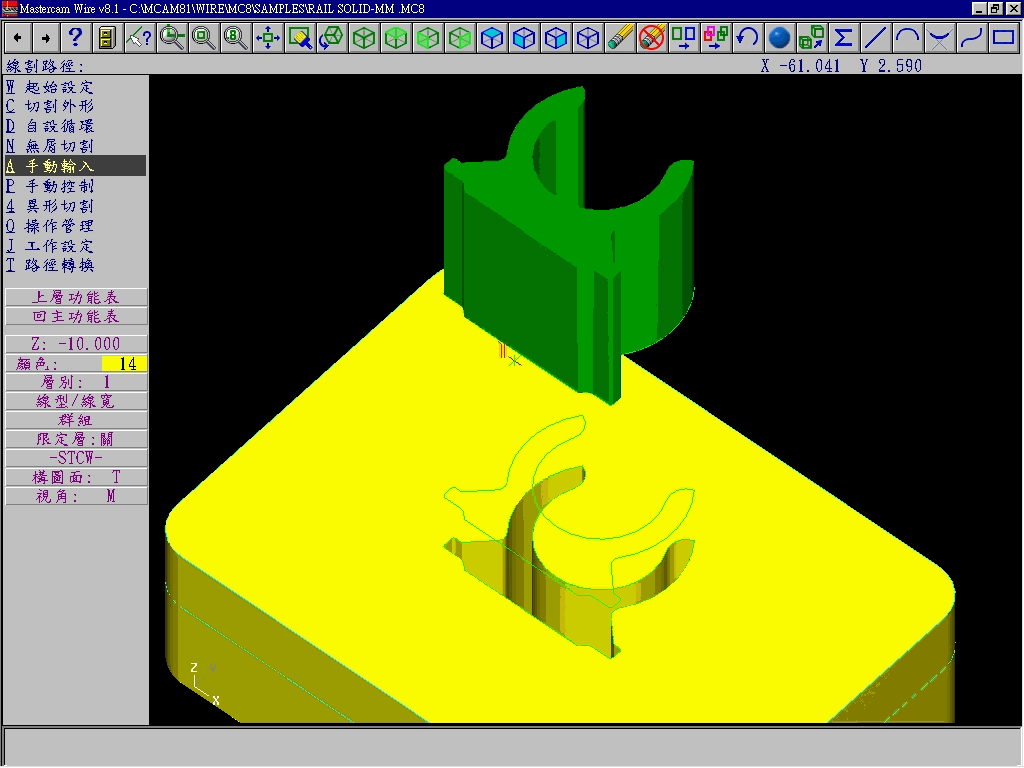

路徑模擬可觀看各視角,支援著色,或驗証實体切割範圍

無屑加工方式達6種以上,雙向,環切,沿切邊.

NC路徑完成時可任意編修邊界或端點資料,如補償,暫停,錐度,起割點,反向路徑,轉角型式,插入任何指令或修改路徑....

支援自動化機能,如DNC傳輸,自動穿剪線,無屑加工....

全面支援國產之線切割,及AGIE,FANUC,BROTHER,HITACHI,MITSUBISHI,PRIMA,CHARMILLES,SODICK,SEIBU...等國內外新舊機種
