Cambia el refresco vertical

   Es importante decir que necesitas un televisor que soporte 60 Hz, ya que si no como si nada. Además debes enchufar la consola al TV con el cable RGB. El cable de antena NO vale.

   Este proceso, al igual que el de las palancas, implica abrir la consola, así que :

    PARA HACER LO SIGUIENTE NECESITAS UNOS CONOCIMIENTOS MÍNIMOS DE ELECTRÓNICA, YA QUE HAY QUE DESMONTAR LA CONSOLA Y SOLDAR. SI CONSIDERAS QUE NO SABES O TIENES MIEDO A HACERLO PIDE A ALGUIEN QUE LO HAGA POR TÍ. EN NINGÚN CASO SERÉ RESPONSABLE DEL DAÑO QUE PUEDAS HACER A LA SATURN, TODO SERÁ RESPONSABILIDAD TUYA.

   Te recomiendo (bueno, te obligo ;-) que antes leas el artículo de las palancas pues ahí explico lo que debes tener y cómo se abre la consola. Bien, una vez que tienes la placa de la Saturn entre manos, has de buscar el chip VDP1 (no suele venir marcado como tal), que es el único que tiene 160 pins (viene marcado en la placa). En las Saturn modernas está en el centro arriba a la izquierda. El truco de los 60 Hz consiste en poner Masa ó 5 Voltios en el pin 79 de este chip, así que busca este pin. Una vez que lo hayas visto, verás que hay una vía hacia la otra cara de la placa.

   Da la vuelta a la placa y localiza la vía. Ahora hay que romper la pista justo después de la vía y soldar un cable en la vía. Ten cuidado al soldar ya que es complicado al ser la vía pequeña (pon cinta aislante para ayudar al agarre). Para que no os volvais muy locos he escaneado (sí como lo oyes ;-) mi placa:

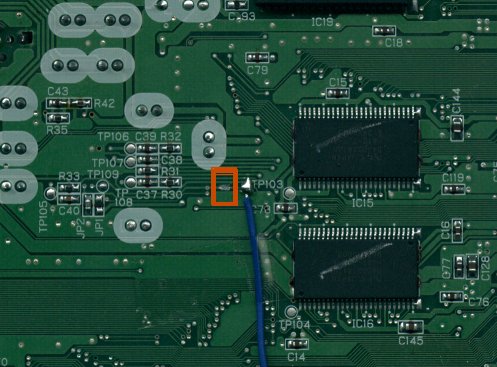

   El cuadrado rojo indica dónde he roto la pista. Si os fijais bien, la pista va a los jumpers JP1/2, lo que puede ayudaros a localizarla mejor. También os daréis cuenta del pedazo de celo que he pegado. Por cierto, el scanner es bueno, ¡eh! ;-)

   Bien, casi hemos acabado. Ahora conecta de forma similar a como se conectaba el jumper JP12/13 a un interruptor de doble polo (Masa- Cable- 5V), y sácalo fuera de la consola. Date cuenta de que necesitas la alimentación, así que lo mejor es hacer lo de las palancas y esto a la vez, para soldar los menos cables posibles. Como ya he dicho, yo tengo los tres interruptores en la tapadera de la consola y quedan muy chulos, ya que no se ven y son fácilmente accesibles.

   Prueba las palancas con cualquier juego, y observa como al mover la palanca la pantalla se hace más grande o más pequeña.   Si tienes alguna duda o problema, escríbeme. Venga, suerte y al toro :-)

Edge, Mayo de 2000
