Diagramas de Conexionado y aceleración
ARRANQUE, ACELERACION

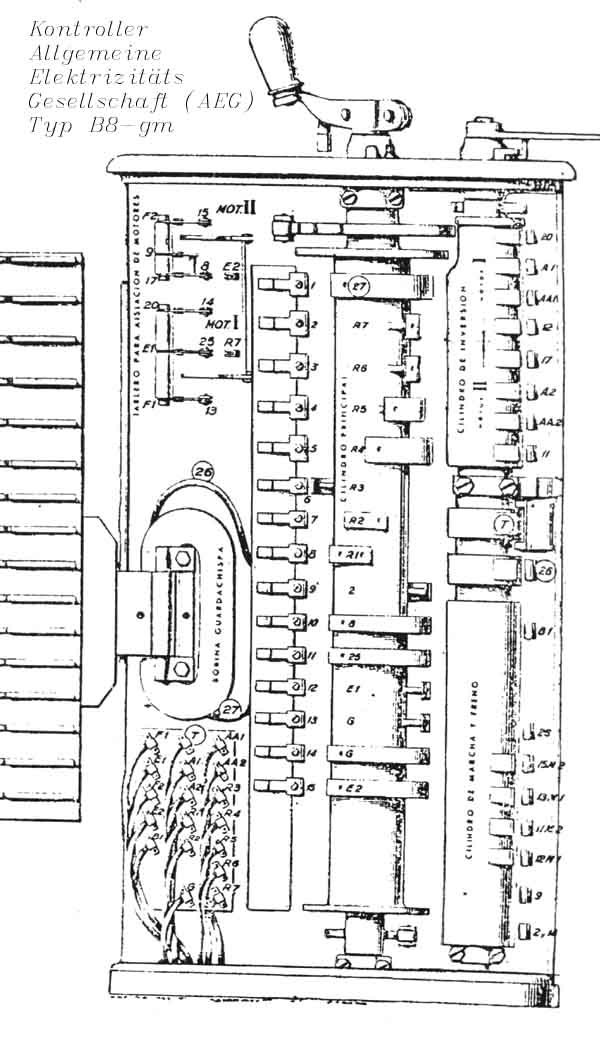

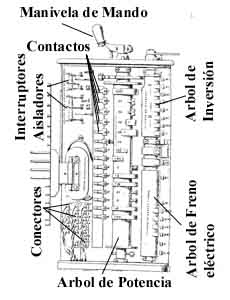

Con los frenos liberados, el mótorman acciona la manija de inversión, accionando al árbol de inversión, el cual conecta a los motores para que vayan en un sentido o en otro. A continuación, se marca el primer punto en el árbol de potencia o principal, habilitando en forma mecánica la conexión de ambos motores en serie, y a la vez en serie con la caja de resistencias. Como es éste instante el más peligroso para el motor, ya que el mismo no comenzó a andar (y por lo tanto, representa una muy leve resistencia) es que se intercala toda la batería de resistencias a su paso, absorbiendo estas la mayor parte de la energía.

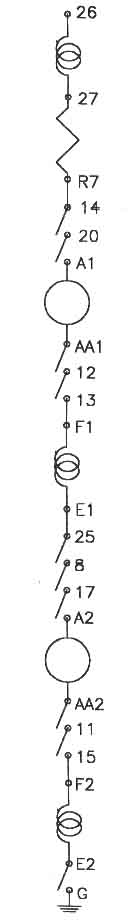

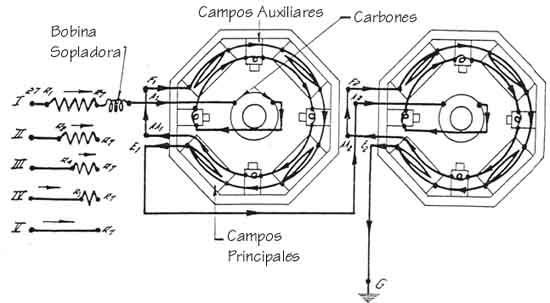

en donde R1,..,R7 son las resistencias intercaladas, (R7 representa "continuidad sin resistencias"), A1, AA1, entradas y salidas de armadura (la parte que gira), y E1 y F1 entrada y salida de campo. En el punto I, se tiene la máxima intercalación de resistencias, y en el V, la mínima, Armaduras, y Campos están conectadas en serie, para ofrecer más resistencia. De esta manera, también, se obtiene esquema de motor serie en máximo esfuerzo de tracción.
Esquema Serie Teórico Siguiente, Circuito Paralelo>
