EL CODIGO DE COLORES

Toda esta informaci�n ha sido creada por: V. Garc�a. 15/03/01.

C�mo determinar el valor de una resistencia o condensador.

El poco espacio que representa el cuerpo de un componente desde siempre con el que se enfrentaron para anotar el valor de un dispositivo en el cuerpo del mismo, los fabricantes de componentes electr�nicos pasivos entre otros de resistencias y condensadores, les llev� a adoptar un c�digo de colores que de forma sencilla y siguiendo unas reglas cualquiera pudiera identificar el valor que dicho elemento ten�a seg�n su fabricante.

El c�digo ha tenido algunas incorporaciones para adaptarlo a las necesidades que han surgido con las nuevas exigencias en los componentes y ha pasado de utilizarse tres franjas de colores a las actuales 5 barras o franjas.

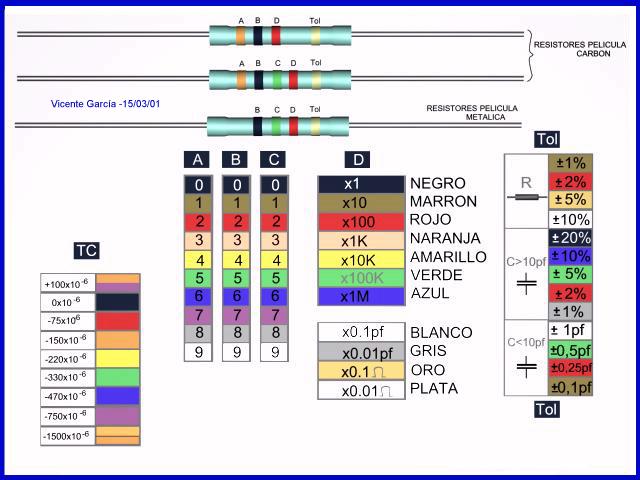

Fig. 1

Para determinar el valor de una resistencia hemos de seguir los siguientes pasos:

1.- Toma la resistencia en tus manos en posici�n horizontal con las franjas de color (Tol: marr�n, rojo, oro y plata) de tolerancia o porcentaje a tu derecha, como se aprecia en la fig. 1.

2.- Ahora anota en un papel el valor representado por el primer color de la izquierda, por ej. el color verde, anotar�s el n�mero 5.

3.- Sigue anotando, a continuaci�n el valor que corresponda al color de la segunda franja, por ej. el amarillo, anota el n�mero 4 al lado del n�mero anterior con lo que quedar� 54.

4.- Ahora el valor del tercer color, por ej. el rojo, cuyo n�mero es el 2, que representa el n�mero de ceros (0) que van detr�s del valor anterior o sea, el 4. En este caso 00 (dos ceros).

5.- Con lo que obtenemos el valor de 5.400 ohms.

6.- Tambi�n podemos ver una franja que corresponde a la tolerancia, es decir, la de m�s a la derecha, normalmente de color oro o plata, por ej. de color oro, que corresponde a una tolerancia del 5%, si fuera de color plata su tolerancia ser�a del 10%. En el caso de 4 franjas de colores en total, no obstante cuando la tolerancia de la resistencia es de m�s precisi�n se dispone de los colores marr�n y rojo que como se aprecia en la figura representan el 1% y el 2%, respectivamente.

En cuanto a la codificaci�n del valor de los condensadores, sigue el mismo tratamiento, adem�s hay que observar que �ltimamente los fabricantes estan anotando los valores en forma pseudocientifica, es decir, con n�meros y letras, por lo que en estos casos recomiendo visitar mi p�gina dedicada a este tipo de numeraci�n en: Tabla de subdivisiones.

Espero que con estos ejemplos haya quedado clara la forma de utilizar esta tabla, no obstante si necesitas alguna aclaraci�n, ponte en contacto con migo desde aqu�

Por otra parte, y como complemento a continuaci�n para el que est� interesado en un decodificador m�s elaborado, puede bajarse una peque�a aplicaci�n (que encontr� en la red), muy completa para decodificar los valores de las resistencias muy f�cil de utilizar. La podies bajar desde este enlace. ��Que os sirva de ayuda!!

Creado: Ago. 21, 2000
Revisado: Mar. 21, 2001
