Fig. 1
Toda esta informaci�n ha sido creada por: V. Garc�a. 05/03/01.
En algunas ocasiones cuando queremos utilizar un condensador de los que tenemos guardados en un departamento de material usado o de los que acabamos de adquirir en la tienda, nos encontramos en un peque�o dilema, se trata de saber el valor de unas siglas que por no ser habituales, nos pueden llevar a error de interpretaci�n.
Y cuando por medio de c�lculos, llegamos a la situaci�n de interpretar el valor para pedirlo en la tienda que habitalmente visitamos. Veamos el 0,000047 F (Faradios), c�mo lo pedimos al dependiente de la tienda. O al leer el c�digo de colores al pasarlo a n�meros y tantas otras ocasiones. �Este es el m�todo!, sigue leyendo.
Para salir airosos de una situaci�n como esta, debemos recurrir a una estrategia o m�todo sencillo y f�il de recordar (de que me suena esto, 'Cuando no encuentres una soluci�n, vuelve a lo b�sico, a lo que conoces bien'), si hacemos caso a este proverbio, qu� es lo b�sico en nuestro problema, las subdivisiones de una medida y c�mo enfocamos el problema. Veamos:

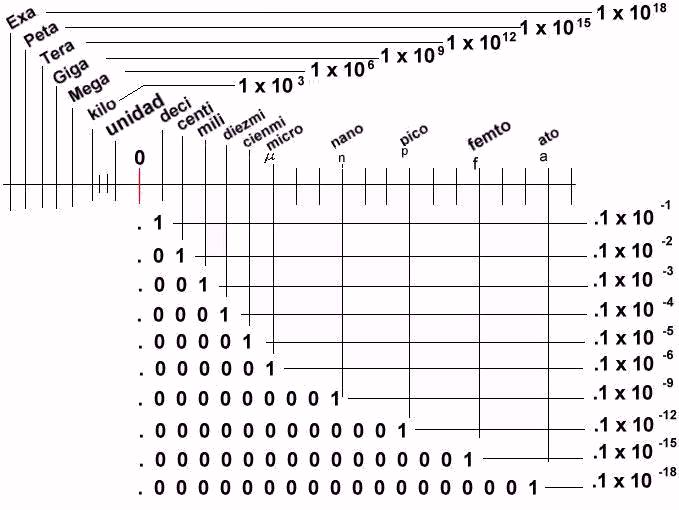

Trazar una l�nea horizontal de cierta longitud, a la cual dividiremos con unos doce trazos verticales m�s o menos equidistantes entre s�, como se muestra (tampoco es necesario trazar todo lo que aparece) en la imagen siguiente.
Nos centraremos en lo que se encuentra a la derecha del 0. Ahora es cuesti�n de seguir un sencillo proceso para averiguar el valor de la medida en cuesti�n. Por cierto, la anotaci�n decimal, sigue la reglas europeas.
Unos ejemplos nos daran la pr�ctica necesaria para dominar el funcionamiento del sistema.
Tenemos el siguiente valor en el cuerpo del condensador: 0,015 F. El primer paso es contar el n�mero de digitos detras de la coma decimal, si comparamos los n�meros que siguen a la coma decimal con la fila que se corresponda en la de la figura 1, podemos observar que se trata de mil�simas y entonces diremos que se trata de un condensador de 1,5 cent�simas de faradio o lo m�s com�n 15 mF (15 milifaradios o 15 mil�simas de faradio), en notaci�n cient�fica 1,5 x 10�� (elevado a -3).
Ahora el desarrollo matem�tico realizado nos ha dado un resultado de 0,00000047 F (Faradios). El primer paso es, contar el n�mero de d�gitos detras de la coma decimal, en este caso son 8, como el valor m�s cercano (por exceso en este caso) es el de elevado a -9, lo comparamos y nos proporciona el valor de 470 nanofaradios.
Finalmente tenemos la siguiente notaci�n 0,0000001 F. Al comparar con la fila correspondiente, vemos que rebasa en uno los �F (microfraradios), por lo que le a�adiremos dos ceros detras del 1 y por fin tendremos 100 nF (100 nanofaradios).

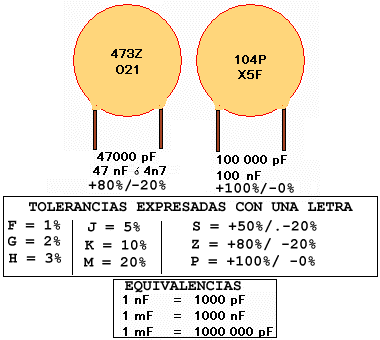

Nota:En los condensadores cer�micos, los valores siempre vienen expresados en picofaradios (pf) y dados por tres cifras cuyo valor est� determinado por su posici�n relativa.
De manera que las dos primeras cifras corresponden al valor num�rico natural de su capacidad, siendo la tercera cifra (la de la derecha), la que expresa el n�mero de ceros que se deben agregar a las dos cifras anteriores, lo que nos dar� la correspondiente capacidad.
Lo m�s tipico es encontrar condensadores con anotaciones compuesta por una serie de cifras y una letra.
Por ejemplo sea: 473Z
Primer n�mero: 4
Segundo n�mero: 7
Tercer n�mero: 3 = 000
Cuya capacidad es de 47.000 pf o 47 nf o tambi�n 4n7, donde la Z corresponde a la tolerancia entre el +80% y -20%, ver fig. 2.
Espero que con estos ejemplos haya quedado clara la forma de utilizar esta tabla, no obstante si necesitas alguna aclaraci�n, ponte en contacto con migo desde aqu�
Los comentarios
seran bienvenidos.
