Sistema de control de motores de Corriente Continua
basado en el microcontrolador LM629

Hardware del Sistema III

Descripción del sistema de alarmas

Sistema de control de motores de Corriente Continua basado en el microcontrolador LM629
Descripción del sistema de alarmas

Capítulo VI

Descripción

del sistema de alarmas

Elementos seleccionados:


  	Opciones seleccionadas:
ADC0808, Conversor Analógico-Digital de 8 Bit , de la casa "National semiconductor".

	Justificación.

	Este es un circuito conversor A/D de 8 entradas, de la cuales sólo utilizaremos una para controlar la intensidad media y la intensidad eficaz. Pudiendo haber elegido otro aprovechando más sus características, la elección de éste se basa en:

	Su fácil interface con todos los microprocesadores.

	El no requerimiento de ajuste de cero o escala completa.

	Su rapidez y gran precisión en la conversión.

	En la configuración elegida para el esquema general recibe una señal analógica proveniente del filtro paso-bajo (intensidad media) y otra del conversor a valor eficaz AD536 (intensidad eficaz ).

	Para elegir que señal queremos controlar en cada momento una de las entradas de selección las conectamos con el Puerto 1 del micro, para que con un valor 0 ó 1 seleccione la señal analógica de la que queremos obtener su valor en digital por la salida de conversor A/D. Cuando esta señal supere los valores establecidos como máximos, activará el microprocesador.


AD536A, Integrated Circuit True RMS-to-DC Converter, de la casa "Anlog Devices".

	Justificación.

	Se eligió la configuración del AD536A de la figura 7 (ver ANEXO A de este circuito).
	La principal causa es:

	Reduce con el filtro exterior de dos polos el rizado de salida alterna (AC), consiguiendo una gran mejoría en la precisión de la medida que nos compensa el aumento del tiempo que se produce en la realización de la conversión (RMS a DC).

	Una vez realizada la elección, explicaremos más detalladamente el funcionamiento:

	El convertidor de valor eficaz a continuo, recibe en su entrada una señal con componente AC, mandada por el amplificador operacional en montaje diferencial, en su interior en el divisor cuadrático medio el AD536 toma continuamente la muestra para valorar su tensión eficaz y trasladar ese valor a la salida en continua (DC), a través del filtro externo de dos polos conseguiremos que ese valor en la salida tenga el mínimo error, eso es, que lleve una mínima componente de AC.

OP07, Ultralow FOCET Voltaje Operational Amplifier, de la casa "Analog Devices".

	Justificación.

	Este dispositivo se utilizara en dos configuraciones, como amplificador diferencial y como filtro paso bajo.

	a) amplificador diferencial.

	El amplificador operacional diferencial está conectado a una resistencia de sensado, la cual pretende, a través de su bajo valor, no influir en el valor de corriente que esté entregando el puente H en todo momento (recordar Intensidad = Tensión / Resistencia), apreciando también por esta fórmula que en ella habrá un pequeño valor de caída de tensión (0.2 voltios a 1.5 voltios * ver cálculos del amplificador operacional diferencial*).

	La elección del amplificador operacional en montaje diferencial es para amplificar esta señal, intentándola llevar a unos valores de tensión mayores con los que se pueda trabajar mejor, influyendo menos el ruido y las capacidades parásitas.

	b) Filtro paso bajo.

	Hemos elegido un filtro paso-bajo activo de primer orden porque es muy estable y no tiene peligro de entrar en oscilaciones.

	Este circuito pretende eliminar la componente de alterna que lleva la señal entregada por el amplificador operacional diferencial, esto se realiza calculando el filtro paso-bajo para una frecuencia de corte de 1 hertzio, así obtendremos en su salida un nivel de tensión continua correspondiente a la corriente media que demanda el motor, por la relación de ganancia ofrecida por el amplificador operacional diferencial, pues a este filtro le configuramos en montaje seguidor de emisor para que su ganancia sea 1, no modificando el nivel de tensión de la señal entregada por el amplificador operacional.

	Alarma por temperatura.

	Este circuito está basado en la utilización de un interruptor térmico, su funcionamiento sería el siguiente:

	a) Si la temperatura es inferior a (70 ± 5) ºC, el interruptor térmico permanecerá abierto, llegándole a la patilla de interrupción del microprocesador INT1 activa nivel bajo, un nivel alto (5 voltios), lo que significa que el microprocesador no indicará un fallo de temperatura.

	b) Si la temperatura del disipador es superior a (70 ± 5) ºC, el interruptor térmico cerrará su contacto introduciendo un nivel bajo por la patilla de interrupción INT1 del microprocesador, dejándola activada, indicando que existe temperatura elevada en los mosfets.

	Esta señal llegara a la patilla de interrupción INT1 a través de un Octoacoplador para separar la señal del circuito de potencia.

	Hasta que no caiga la temperatura 50 ºC (ver características del interruptor térmico en ANEXO A) no volverá a su posición natural de normalmente abierto.

Funcionamiento del esquema completo de alarmas y errores


	El fin perseguido por este esquema es el de conseguir que a un microprocesador le llegue en todo momento el valor de corriente medio y eficaz, que demande el puente H para que cuando estos valores superen a los establecidos como máximos, el microprocesador a través de su bit de interrupciones atienda al error y mande las correspondientes órdenes al LM629 para que regule el motor a un funcionamiento establecido como correcto.

	Para obtener una más clara explicación vamos a dividir las señales controladas:

	- Alarma de temperatura: colocando un interruptor térmico normalmente abierto en el disipador del puente H, activará por la configuración de circuito únicamente el bit de interrupciones, cuando la temperatura sea superior a la especificada.

	- Alarma por la superación de la intensidad media y alarma por superación de la intensidad eficaz:
	ambas parten de un amplificar operacional en montaje diferencial, que pretende aumentar la tensión que recae en la resistencia de sensado del puente H y por una relación tensión-corriente obtener el valor de esta última.

	- Respecto a la superación de la intensidad media: la señal proveniente del amplificador operacional diferencial es conducida a la entrada de un filtro paso-bajo con frecuencia de corte de 1 Hertzio, con el propósito de eliminar el valor de alterna de la señal de entrada y obtener en la salida del filtro el valor de tensión de continua medio que está entregando actualmente el puente H.
	Esta señal la recibe un conversor analógico-digital para tratarla y obtener un valor digital con el que poder atacar al microprocesador.

	- Respecto a la superación de la intensidad eficaz: la señal recibida del amplificador operacional diferencial se conecta a la entrada de un conversor a valor eficaz, que a su vez se conecta a la entrada analógica de un conversor analógico digital, para que éste la convierta en un valor digital ejecutable por el microprocesador.
	A través de una línea de dirección, escogeremos mediante el microprocesador si queremos leer intensidad eficaz o intensidad media.

	Representación de las alarmas.

	Esta se llevara a cabo por medio de un visualizador de 7 segmentos, el cual se describirá a continuación.

	LM7446A (DECODIFICADOR BCD A 7 SEGMENTOS).

	DESCRIPCIÓN GENERAL.

	El 7446A y 7447A se caracterizan por salidas activas a nivel bajo diseñadas para manejar leds de ánodo común o indicadores incandescentes directamente; y el 7448 se caracteriza por salidas activas a nivel alto para manejar buffers de lámparas o leds de cátodo común.
	Todos los circuitos tienen controles de entrada/salida de puesta en blanco y una entrada de pruebas de lámparas.

	DESCRIPCIÓN DE FUNCIONAMIENTO.

	El decodificador/excitador BDC a siete segmentos consta de puertas NAND, buffers de entrada y siete puertas AND-OR INVERT.
	Esto ofrece salidas de corriente de absorción (SINK CURRENT) elevada con un bajo activo para excitar indicadores directamente. Siete puertas NAND y un excitador se hallan conectadas por parejas para poder ofrecer los datos BCD y su complemento a las siete puertas decodificadoras AND-OR-INVERT.
	La puerta restante NAND y tres buffers de entrada proporcionan la entrada de lámpara de prueba, entrada de BLANKING salida de RIPPLE-BLANKING y entrada RIPPLE BLANKING.

	El circuito acepta información BCD (decimal codificado binario) de 4 bits y dependiendo del estado de las entradas auxiliares, decodifica estos datos para atacar un indicador de siete segmentos.
	Los niveles de salida lógica-positiva, así como las condiciones requeridas en las entradas auxiliares, se indican en la tabla de verdad. Las configuraciones de salida del decodificador/excitador están diseñadas para aguantar las tensiones relativamente elevadas requeridas por los indicadores de siete segmentos.
	Las salidas aguantan 15 voltios con una corriente inversa máxima de 250µA. La presentación visual de entradas BCD por encima de 9 son símbolos únicos para denotar las condiciones de entrada.

	El decodificador/excitador lleva incorporados control automático de CERO-BLANKING en el flanco posterior y/o anterior (RBI y RBO).
	La prueba de lámpara (LAMP TEST LT) de estos tipos puede realizarse en cualquier momento en que el nudo BI/RBO esté en nivel alto. Ambos contienen una entrada para contrarrestar el BLANKING (BI), que puede utilizarse para controlar la "intensidad de la lámpara" o para inhibir las salidas.

	NOTAS:

	BI/RBO está cableada AND sirviendo como entrada de BLANKING (BI) y/o salida RIPPLE-BLANKING (RBO).
	La entrada de BLANKING (BI) debe estar abierta omantenida a un nivel alto cuando se deseen funciones de salida 0 a 15, y la entrada de RIPPLE-BLANKING (RBI) debe estar abiera o a nivel alto si no se desea el BLANKING de un 0 decimal.X=la entrada puede ser alta o baja.

	Cuando se aplica un nivel bajo a la entrada de BLANKING (condición forzada) todas las salidas de segmento se van a nivel bajo independientemente del estado de cualquier otra condición de entrada.

	Cuando la entrada de RIPPLE-BLANKING (RBI) y las entradas A, B, C, y D esté a nivel bajo, con la entrada de prueba de lámpara a nivel alto, todas las salidas de segmento se van a nivel alto y la salida de RIPPLE-BLANKING (RBO) se pone a nivel bajo (condición de respuesta).

	Cuando la entrada de BLANKING/salida de RIPPLE-BLANKING (BI/RBO) esté abierta o mantenida anivel alto y se aplique un nivel bajo a la entrada de prueba de lámpara (LAMP TEST), todas las salidas de segmento se ponen a nivel bajo.

	Todas las demás combinaciones que no están recogidas en las notas, se refieren al funcionamiento normal del circuito para un valor de entrada en BCD tenemos en la salida representado decimalmente mediante un display ese valor.

ENTRADAS

E / S

SALIDAS

DECIMAL o Función	LT	RBI	D	C	B	A	BI / RBO	a	b	c	d	e	f	g	NOTA
0	1	x	1	1	0	1	1	0	1	1	0	1	0	0	A
1	1	x	1	1	0	1	1	0	1	1	0	1	0	0	A
2	1	x	1	1	0	1	1	0	1	1	0	1	0	0	A
3	1	x	1	1	0	1	1	0	1	1	0	1	0	0	A
4	1	x	1	1	0	1	1	0	1	1	0	1	0	0	A
5	1	x	1	1	0	1	1	0	1	1	0	1	0	0	A
6	1	x	1	1	0	1	1	0	1	1	0	1	0	0	A
7	1	x	1	1	0	1	1	0	1	1	0	1	0	0	A
8	1	x	1	1	0	1	1	0	1	1	0	1	0	0	A
9	1	x	1	1	0	1	1	0	1	1	0	1	0	0	A
10	1	x	1	1	0	1	1	0	1	1	0	1	0	0	A
11	1	x	1	1	0	1	1	0	1	1	0	1	0	0	A
12	1	x	1	1	0	1	1	0	1	1	0	1	0	0	A
13	1	x	1	1	0	1	1	0	1	1	0	1	0	0	A
14	1	x	1	1	1	0	1	1	1	1	0	0	0	0	A
15	1	x	1	1	1	1	1	1	1	1	1	1	1	1	A
BI	x	x	x	x	x	x	0	1	1	1	1	1	1	1	B
RBI	1	0	0	0	0	0	0	1	1	1	1	1	1	1	C
LT	0	x	x	x	x	x	1	0	0	0	0	0	0	0	D

Sistema de control de motores de Corriente Continua basado en el microcontrolador LM629
Circuito de visualización de alarmas

Circuito de visualización de alarmas

Descripción detallada del circuito de visualización de alarmas

En primer lugar conectamos LT, RBI y BI/RBO a VCC (+5 Voltios), para tenerlas a un nivel alto, necesario para el requerido funcionamiento en BCD del 7446.

Las entradas A, B, C y D reciben las salidas del puerto 1 del microprocesador, el cual, escribirá en ellas ciertas combinaciones binarias según el error o el buen funcionamiento del esquema general, quedando representadas en un visualizador óptico (display), en un código más inteligible para el hombre.

Seguidamente presentamos la tabla de códigos:

VISUALIZACIÓN / SITUACIÓN

0 / No hay problemas

1 / Trayectoria completa con éxito

2 / Error de desbordamiento de datos

3 / Error de posición

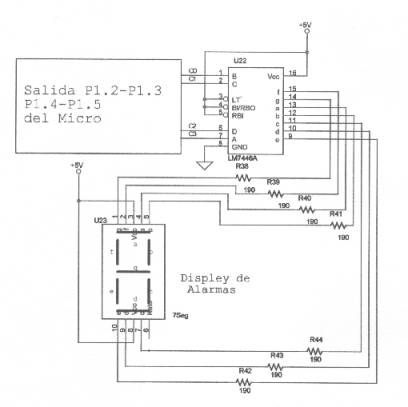

En la siguiente figura se puede ver el diseño utilizado.

Las diferentes patillas de un Display de 7 segmentos son las siguientes:

Patilla 1- Corresponde al segmento g.

Patilla 2- Corresponde al segmento f.

Patillas 3 y 8- van conectadas a Vcc.

Patilla 4- Corresponde al segmento a.

Patilla 5- Corresponde al segmento b.

Patilla 6-es donde conectan todos los anodos.

Patilla 9- Corresponde al segmento d.

Patilla 10- Corresponde al segmento e.

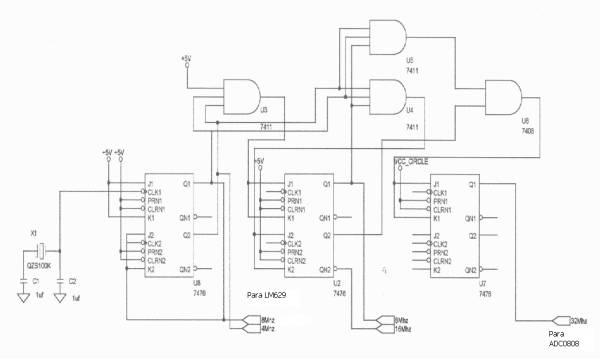

Circuitos de reloj

El circuito se puede ver el la figura siguiente.

Su funcionamiento será:

16	8	4	2	1
0	0	0	0	0
0	0	0	0	1
0	0	0	1	0
0	0	0	1	1
...	...	...	...	...
1	1	1	1	1

TABAL 1 Salida del conteo codificado


	El circuito consta de cinco flip-flop en serie, los cuales están interconectados a través de puertas AND, de forma parecida a un registro de desplazamiento.
	La señal de reloj se aplica a todos los flip-flop del contador en paralelo, con lo cual los estados de sus salidas cambian simultáneamente.
	Debido a esta disposición de la señal de reloj, este tipo de circuito se denomina "contador síncrono".

	La regla por la cual en la columna uno de la tabla 1existe una alternancia continua de 1 y 0, se puede interpretar como la salida de un flip-flop JK que se dispara continuamente.
	El flip-flop JK, FF1, del esquema general se dispara cuando existe nivel 1 en sus entradas J y K.
	La columna de peso 2 de la tabla 1, también tiene una alternancia entre 1 y 0, sólo que ahora el cambio se produce cada dos impulsos de reloj.
	Comparando las secuencias de la columna del 2 con la de la 1 se establece que cuando la columna 1 está en lógica 1, a la llegada del próximo impulso de cómputo, la columna del 2 cambia su estado lógico.
	Esto se puede implementar conectando las dos entradas de FF2 a la salida Q de FF1, cuya señal producirá el disparo de FF2.

FF1

FF2

FF4

FF5

Figura 1


	Se puede comprobar en el diagrama de tiempo de la figura 1 que FF1 está a nivel 1, justo antes del impulso en que cambia de estado FF2.
	La alternancia del nivel 1 en FF1 produce el disparo y la apropiada alternancia de niveles en FF2.

	Si analizamos el estado de FF3 con respecto a los de la columna de peso 4 de la tabla 1, se demuestra que para disparar FF3 es preciso que FF1 y FF2 estén a nivel 1, puesto que las columnas del 1 y del 2 se encuentran en estado 1 justo antes de que cambie el estado de la columna 4.
	La implementación del disparo de FF3 se logra, teniendo en cuenta lo anterior, mediante una puerta AND que tiene como entradas las salidas de FF1 y FF2 y como salida una línea que ataca las entradas J y K de FF3.

	Un análisis similar demostraría lo mismo para FF4 y FF5, o cualquier otro flip-flop que se desee añadir:
	la entrada J y K de cualquier flip-flop está controlada por la salida de una puerta AND que tiene como entradas las salidas Q de los flip-flop anteriores.

	Una vez realizado este diseño, conseguimos mejorarlo teóricamente respecto a la utilización de un menor número de circuitos integrados, lo que lleva consigo una mejora también respecto:

	-Reducción de espacio en el diseño práctico.

	Reducción de cableado y por consiguiente menor posibilidad de falsos contactos

	El circuito integrado que consigue realizar el mismo trabajo es el MM74HC4040.

	Al ser este proyecto teórico, creemos más conveniente la utilización de esta última idea, pero damos al lector la posibilidad de las dos configuraciones por los distintos fines y/o predilecciones que pueda tener.

	Ahora nuestro objetivo es explicar el circuito de reloj realizado con el MM74HC4040. Su funcionamiento es sencillo, conectando RESET a 0 Voltios el dispositivo está preparado para trabajar.

	Conectaremos la salida del cristal de cuarzo de 16 MHz (reloj del microprocesador) a la entrada de reloj del MM74HC4040 para a partir de esta frecuencia, obtener las frecuencias de 8 MHz en la salida Q1 que realiza una división por 2 y 500KHz en la salida Q5 que realiza una división por 32, con las que se excitarán el LM629 y el convertidor analógico-digital ADC0808 respectivamente.

Figura 2 Esquema final del reloj

Reset del sistema

	Hemos optado por un circuito especifico para el caso, que en principio era el TL7705, pero ha sido sustituido por un equivalente mas sencillo.

	En aplicaciones con microprocesadores con entrada de /RESET activa en bajo, el MAX7705 es compatible en funcionalidad y encapsulado con el TL7705, salvo que no necesita componentes externos.
	Aporta inmunidad ante "glitches" de alimentación y garantiza un "delay" en el reset adecuado en el arranque (power-up).

	Monitoriza la alimentación del microprocesador o sistema digital implicado. El /RESET resulta valido para caídas de 1 V en la alimentación.

	Provee un reset al sistema en arranque (power-up), por caída de la alimentación (power-down) y situaciones de disturbio. Cuando la alimentación baja del umbral establecido, la salida /RESET es nivel bajo y mantiene al microprocesador en reset.

	Esta salida /RESET volverá a nivel alto 280 mseg después de que la alimentación supere el umbral de reset.

	Afecta tanto al microprocesador como al MPID.

	Para conseguir un reset manual, se implementa un pulsador que une con masa la línea de reset para ambos circuitos, útil en emergencias o situaciones recomendadas por el indicador de errores.
