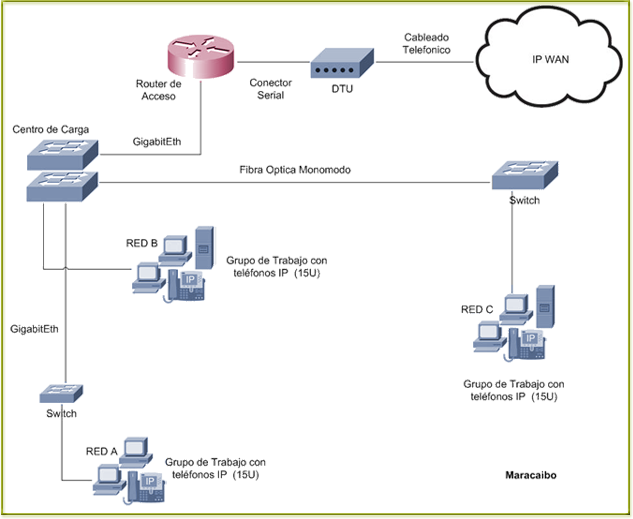

Para el centro de esta subred se mantendrá el cableado CAT5. Debido a la distancia que existe entre A-B, éstos deberán ser unidos mediante un cableado del tipo CAT6 a un punto Gbit SWITCH y, motivado también por la distancia que separa estos nodos, B-C se conectarán por un tramo de fibra óptica monomodo a terminales Gbit SWITCH.

Cabe destacar que, en esta subred, el punto de salida al WAN corporativo estará en el nodo B. También se destaca que el nodo A no dispondrá servicio de videoconferencia, esto motivado a la necesidad de emplear fibra óptica entre B y C, esto produce un gran consumo del ancho de banda, imposibilitando ofrecer este servicio de manera óptima y eficiente al nodo en cuestión.

Equipos utilizados

Todos el equipamiento para esta subred ya fue explicado y justificado en los puntos anteriores

Nota

Esta subred se propuso siguiendo el orden que establece el problema: A-B y B-C. Sin embargo, se debe destacar que, las distancias planteadas, marcan a la red B como la salida principal, pero esto va en contra de las normas de tráfico ya que, las distancias, no deben apuntar a redes sino al centro de comunicación. Debido a la distancia que existe entre A y C, el centro no debería ser la red B. Debería ser de A – B – C con distancias al centro principal de comunicaciones, de otro modo generaría tráfico excesivo en el centro de carga de la red B reduciendo las prestaciones de toda la subred.
