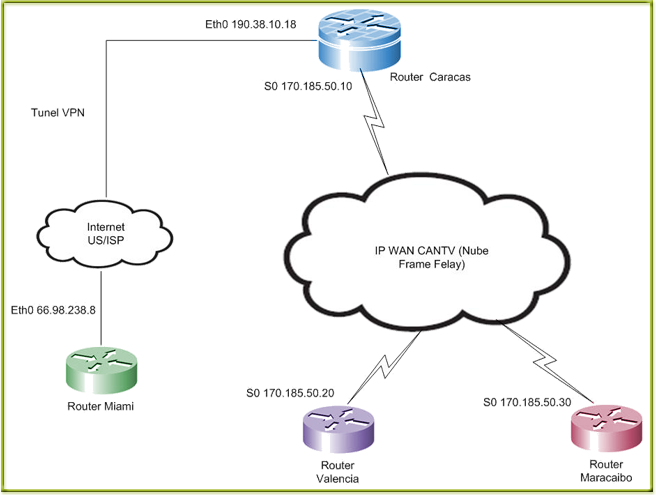

Red global

Dado que no establece ninguna restricción al respecto, la red se desarrollará bajo el supuesto de utilización de la Normativa Cisco con solución Internetworking.

La sede principal de la red (Caracas) posee 20 usuarios, con la norma propuesta se podrá prestar servicio a un promedio de 50 usuarios.

El banco de acceso a cada una de las sub-sedes se establecerá de manera tal que permita ofrecer entre 3 a 5 canales de comunicación para las oficinas de trabajo remoto  (Miami, Valencia, Maracaibo). De esta forma se podrá dar acceso a los más de 50 usuarios mencionados arriba a una velocidad de 100 Mbps en cada una de ellas.

Para efectos de la propuesta, se supone que la empresa X (con Caracas como sede) posee su propia IP WAN (Red de Área Amplia con dirección IP propia)en Venezuela con tecnología Frame Relay del ISP (Proveedor de Servicios Internet) CANTV,  la misma conecta a Caracas – Valencia – Maracaibo. El acceso con Miami es a través de VPN (Virtual Private Network – Red Virtual Privada) a través de un US/ISP (Proveedor de Servicios Internet – Estados Unidos).
Las aplicaciones que se podrán utilizar y los soportes de software para el negocio son:

• Voz
• Datos
• Telefonía IP
• Video conferencia
• Almacenamiento de red con soporte base de datos
• App/servidores distribuidos (APPserver para Java y J2EE)
• Medios web
• Otras aplicaciones de oficina que requieren prioridad y estabilidad en el tráfico de la red.

En busca de estabilidad se diseñará  la red buscando un equilibrio QoS (Quality of Service) para las aplicaciones y la optimización de toda la red de trabajo, tratando de mantener y evitar pérdidas en el ancho de banda.

Las redes se conectarán a sus puntos terminales, en la mayoría de los casos, empleando cableado estructurado del tipo CAT 5 (cableado estructurado con par trenzado de categoría 5, utilizando la norma TIA/EIA 568B permite la conexión a 100 Mbps mencionada arriba).

El ancho de banda que provee el ISP CANTV, será de 2.5 Mb a 4.5 Mb dedicados, en sus dos canales para (Caracas, Valencia, Maracaibo); en MIAMI será un acceso (US/ISP) de banda ancha  de 1 MB en Down (bajada) y 512 Kbps en Up (bajada).

Equipos utilizados y otros

Routers: es un dispositivo que permite interconectar equipos entre sé y redes LAN, es indispensable para la interconexión de las subredes de la propuesta. En realidad se trata de varios componentes en uno: Puerta de enlace (gateway), Enrutador (router), Modem ADSL (para la conexión frame Relay) y Puntos de acceso inalámbrico (wireless).

Protocolo TCP/IP: es el protocolo de Internet y se debe emplear si se quiere disfrutar de los servicios de esta red de redes.

Especificaciones para los dispositivos de interconexión.

A continuación se especifican los equipos y medios ideales para implementar esta propuesta:

• Modem/Router StarBridge 505EU para conexión ADSL  y gestor automático de enlace remoto.
• Router Cisco 815, con Ipsec VPN activo, para el túnel corporativo Miami – Caracas.
• PC’s x86 Compatible. Tarjetas NIC con Ethernet 10/100
• Los medios son de PC – Router – Modem, cable Cat5 ethernet 10/100Mbits
• Modalidad: Central administrativa para DATA, VPN, sistemas de control y gestión principal de la empresa.
• Router 3845, modulos Serial – PBX converter, puerto Bridge XDSL con soporte AIM-HPII-PLUS para concentrar VPN,  PIX firewall, con puerto GE y acoplador de fibra óptica, Multiplexer STM
• Cisco Catalyst 4900 (2 modulares) con distribuidor de servidores y Data, con integrado de Multiplexer Gigabit y puertos WAN.
• TU NewBridge 275x, con modulador FR y puerto de redundancia para escalabilidad y estabilidad de la conexión
