Arquitectura de una red LMDS
Los sistemas LMDS utilizan estaciones base distribuidas a lo largo de la región que se pretende cubrir, de forma que en torno a cada una de ellas se agrupa un cierto número de emplazamiento de usuario (hogares y oficinas), generando de esta manera una estructura de áreas de servicio basadas en células. Cada célula tiene un radio de alrededor de 4 Km, pudiendo variar dentro de un entorno de 2-7 Km, es decir, la transmisión tiene lugar en distancias relativamente cortas. Las distintas estaciones base (también conocidas como hubs) están interconectadas entre sí, teniendo cada una de ellas capacidad para proporcionar servicios telefónicos y de datos a más de 80.000 clientes.
La comunicación inalámbrica entre los emplazamientos de usuario y la correspondiente estación base, tiene lugar en los dos sentidos, a través de señales de alta frecuencia. En LMDS, cuando se establece una transmisión, esa comunicación no puede transferirse de una célula a otra como ocurre en la telefónica celular convencional. La distancia entre la estación base y el emplazamiento de usuario viene limitada precisamente por la elevada frecuencia de la señal, y por la estructura punto-multipunto.

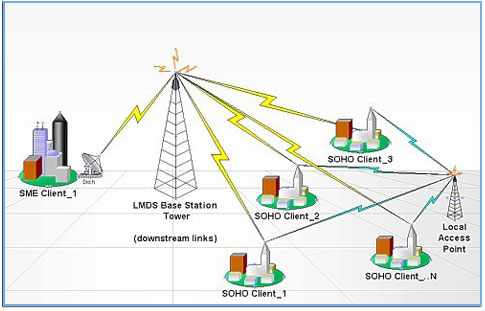

En la siguiente Figura se muestra un esquema de la estructura de una red LMDS, donde se distinguen los emplazamientos de usuario, las estaciones base que dan cobertura a un conjunto de emplazamientos de usuario, y los concentradores que agregan el tráfico procedente de las distintas estaciones y las llevan a una red backbone de datos.
El emplazamiento de usuario, está formado por una serie de antenas de baja potencia ubicadas en cada hogar, almacén u oficina. El tamaño de las antenas, que pueden ser instaladas en menos de dos horas, es muy pequeño. Las señales recibidas en la banda de 28 GHz son trasladadas a una frecuencia intermedia compatible con los equipos del usuario y convertidas por la unidad de red en voz, vídeo y datos, distribuidas por todos los cables existentes en la planta del edificio. Cada antena recibe y envía el tráfico de los distintos abonados multiplexándolo por división en el tiempo y lo transporta vía aire hacia la estación base, compartiendo la capacidad total del sector de 37,5 Mbps con otras antenas. En la Figura 2 se muestra un esquema del emplazamiento de usuario.
La estación base está constituida por la propia estación omnidireccional o sectorizada, situada sobre edificios o estructuras ya existentes. La antena sectorizada permite reutilizar frecuencias, posibilitando incrementar sensiblemente la capacidad global del sistema, y soportar un gran número de emplazamientos de usuario. El tráfico procedente una o varias antenas, cada una de las cuales da cobertura a un sector, es concentrado en un bastidor radio, dirigiéndolo a la red en cuestión (RDSI, RTB, Internet, X.25, Frame Relay, etc). El esquema de la estación base está ilustrado en la siguiente Figura.
Como se puede observar, la tecnología LMDS permite instalar redes rápidamente, ya que por ejemplo en el emplazamiento de las antenas es muy sencillo dado el pequeño tamaño de éstas y por la naturaleza inalámbrica de la comunicación. Por otro lado, las inversiones iniciales son bastantes más bajas que en tecnologías de acceso, aunque su introducción supone un cierto riesgo puesto que la inversión financiera tiene lugar antes de que se genere la masa de abonados.
La capacidad de LMDS para comunicar en ambos sentidos, así como su alto ancho de banda, permite ofrecer servicios interactivos de banda ancha, tales como videoconferencia, vídeo bajo demanda, acceso a Internet de alta velocidad, interconexión de redes, telefonía, etc.
En un principio, el mercado idóneo para LMDS está en zonas urbanas de elevada densidad de población, en torno a los 12.000 hogares por Km2, donde el potencial de abonados dentro de cada célula aparece optimizado. En cuanto al perfil del abonado final, el sector de las pequeñas y medianas empresas es el receptor potencial más inmediato.
En la Figura mostrada a continuación puede observarse una antena LMDS denominada Mini-Link Bas de Ericsson, multinacional sueca líder en comunicaciones móviles, capaz de trabajar en varias bandas de frecuencias, entre ellas las de 26 y 28 GHz. El tamaño de Mini-Link Bas es tan sólo de 321´266´204 mm en el emplazamiento de usuario, y de 321´266´188 mm en la estación base. En la Figura 5 se presenta la unidad de red y en la Figura 6 el bastidor radio, asociados a Mini-Link Bas en el emplazamiento de usuario y en la estación base, respectivamente.
|
