Los modelos o diagramas que contiene UML son los siguientes:

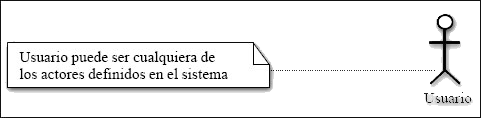

Elementos comunes a todos los diagramas Una nota se representa como un rectángulo con una esquina doblada con texto en su interior. Puede aparecer en un diagrama tanto sola como unida a un elemento por medio de una línea discontinua. Puede contener restricciones, comentarios, el cuerpo de un procedimiento, etc.
Historia UML Dependencias

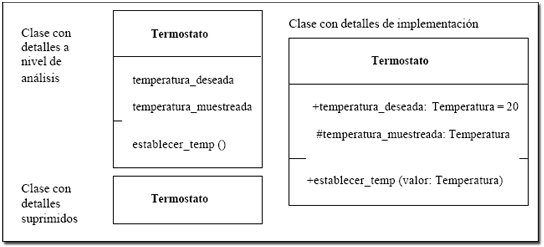

Diagramas de Estructura Estática Engloba tanto al Modelo Conceptual de la fase de Análisis como al Diagrama de Clases de la fase de Diseño. Ambos son distintos conceptualmente, mientras el primero modela elementos del dominio el segundo presenta los elementos de la solución software. Sin embargo, ambos comparten la misma notación para los elementos que los forman (clases y objetos) y las relaciones que existen entre los mismos (asociaciones). Clases

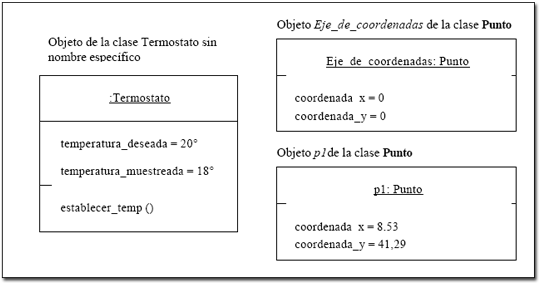

Objetos
Asociaciones
El nombre de la asociación es opcional y se muestra como un texto que está próximo a la línea. Se puede añadir un pequeño triángulo negro sólido que indique la dirección en la cual leer el nombre de la asociación.

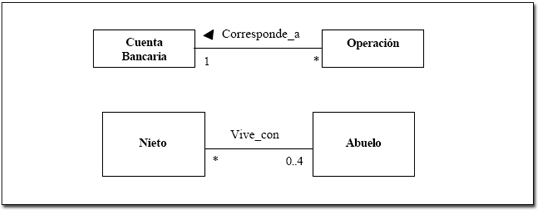

La multiplicidad es una restricción que se pone a una asociación, que limita el número de instancias de una clase que pueden tener esa asociación con una instancia de la otra clase.

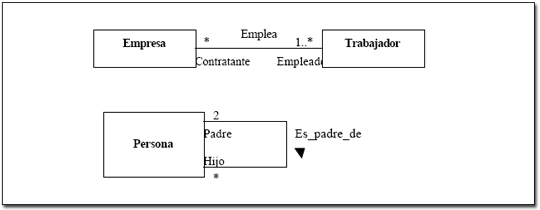

Para indicar el papel que juega una clase en una asociación se puede especificar un nombre de rol. Se representa en el extremo de la asociación junto a la clase que desempeña dicho rol.
El símbolo de agregación es un diamante colocado en el extremo en el que está la clase que representa el “todo”.

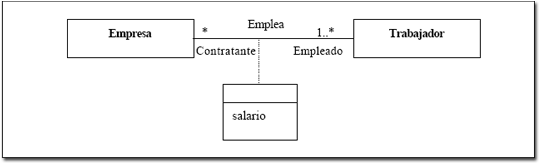

Cuando una asociación tiene propiedades propias se representa como una clase unida a la línea de la asociación por medio de una línea a trazos. Tanto la línea como el rectángulo de clase representan el mismo elemento conceptual: la asociación. Por tanto ambos tienen el mismo nombre, el de la asociación. Cuando la clase asociación sólo tiene atributos el nombre suele ponerse sobre la línea (como ocurre en el ejemplo de la figura mostrada a continuación). Por el contrario, cuando la clase asociación tiene alguna operación o asociación propia, entonces se pone el nombre en la clase asociación y se puede quitar de la línea.

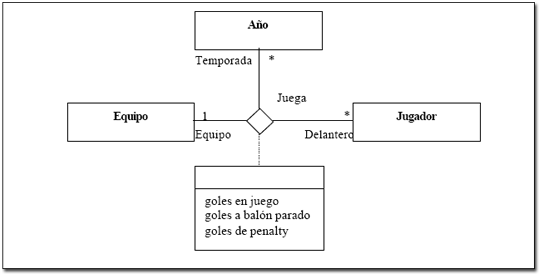

En el caso de una asociación en la que participan más de dos clases, las clases se unen con una línea a un diamante central. Si se muestra multiplicidad en un rol, representa el número potencial de tuplas de instancias en la asociación cuando el resto de los N-1 valores están fijos.
En un extremo de una asociación se puede indicar la navegabilidad mediante una flecha. Significa que es posible "navegar" desde el objeto de la clase origen hasta el objeto de la clase destino. Se trata de un concepto de diseño, que indica que un objeto de la clase origen conoce al (los) objeto(s) de la clase destino, y por tanto puede llamar a alguna de sus operaciones.

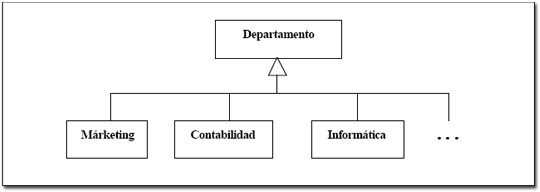

La relación de herencia se representa mediante un triángulo en el extremo de la relación que corresponde a la clase más general o clase “padre”.

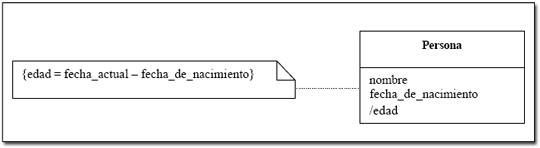

Un elemento derivado es aquel cuyo valor se puede calcular a partir de otros elementos presentes en el modelo, pero que se incluye en el modelo por motivos de claridad o como decisión de diseño. Se representa con una barra “/” precediendo al nombre del elemento derivado.
Diagrama de Casos de Uso Un Diagrama de Casos de Uso muestra la relación entre los actores y los casos de uso del sistema.
Un actor es una entidad externa al sistema que realiza algún tipo de interacción con el mismo. Se representa mediante una figura humana dibujada con palotes. Esta representación sirve tanto para actores que son personas como para otro tipo de actores (otros sistemas, sensores, etc.).
Un caso de uso es una descripción de la secuencia de interacciones que se producen entre un actor y el sistema, cuando el actor usa el sistema para llevar a cabo una tarea específica. Expresa una unidad coherente de funcionalidad, y se representa en el Diagrama de Casos de Uso mediante una elipse con el nombre del caso de uso en su interior. El nombre del caso de uso debe reflejar la tarea específica que el actor desea llevar a cabo usando el sistema.
Entre dos casos de uso puede haber las siguientes relaciones:
Se representan como una línea que une a los dos casos de uso relacionados, con una flecha en forma de triángulo y con una etiqueta <<extiende>> o <<usa>> según sea el tipo de relación.
Diagramas de Interacción En los diagramas de interacción se muestra un patrón de interacción entre objetos. Hay dos tipos de diagrama de interacción, ambos basados en la misma información, pero cada uno enfatizando un aspecto particular: Diagramas de Secuencia y Diagramas de Colaboración.

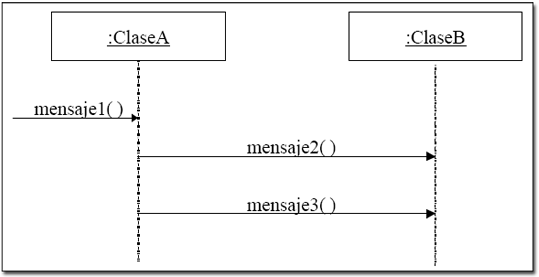

Un diagrama de Secuencia muestra una interacción ordenada según la secuencia temporal de eventos. En particular, muestra los objetos participantes en la interacción y los mensajes que intercambian ordenados según su secuencia en el tiempo.

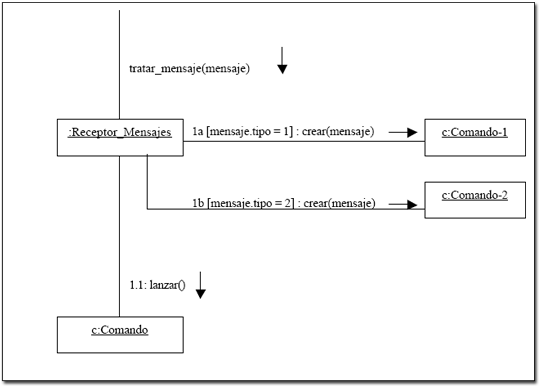

Un Diagrama de Colaboración muestra una interacción organizada basándose en los objetos que toman parte en la interacción y los enlaces entre los mismos (en cuanto a la interacción se refiere). A diferencia de los Diagramas de Secuencia, los Diagramas de Colaboración muestran las relaciones entre los roles de los objetos. La secuencia de los mensajes y los flujos de ejecución concurrentes deben determinarse explícitamente mediante números de secuencia.

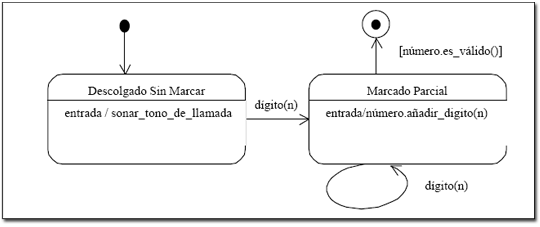

Diagrama de Estados Un Diagrama de Estados muestra la secuencia de estados por los que pasa un caso de uso o un objeto a lo largo de su vida, indicando qué eventos hacen que se pase de un estado a otro y cuáles son las respuestas y acciones que genera.
|
