หัวเชื่อมต่อที่ใช้กับสายโคแอ็กเชียล
|
การใช้สายโคแอ็กเชียลเชื่อมต่อกับคอมพิวเตอร์ เป็นไปตามเทคโนโลยี Ethernet ไม่ต้องใช้ Hub หรือ Switch Hub เชื่อมต่อเหมือนในปัจจุบัน ที่ปลายสายโคแอ็กเชียลจะใช้อุปกรณ์ซึ่งเรียกว่า หัวเชื่อมสายแล้วเชื่อมต่อกับแลนการ์ดที่ติดตั้งในคอมพิวเตอร์ ส่วนปลายสายโคแอ็กเชียลอีกด้านหนึ่งจะเข้าหัว BNC แล้วเชื่อมต่อกับ หัวต่อสายรูปตัว T (T-Connector) หัวต่อรูปตัว T จะทำให้สามารถต่อสายสัญญาณไปยังคอมพิวเตอร์ได้ทั้งซ้ายและขวา ส่วนที่ปลายสายจะใช้หัวต่อที่เรียกว่า BNC Terminator โดย Terminator จะทำหน้าที่ลบสัญญาณ ไม่ให้เกิดสัญญาณย้อนกลับเข้าไปในสายสัญญาณอีก
|
1. หัวเชื่อมสาย BNC (BNC Cable Connector) เป็นหัวที่เชื่อมเข้ากับปลายสาย
รูปที่ 5 หัวเชื่อมสาย
|

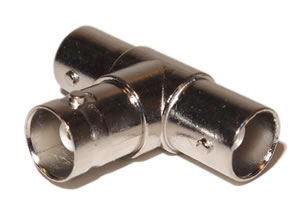

2. หัวเชื่อมสายรูปตัว T (BNC T-Connector) เป็นหัวที่ใช้เชื่อมต่อระหว่างสายสัญญาณกับเน็ตเวิร์คการ์ด
|
รูปที่ 6 หัวเชื่อมสายตัวที
|
