Descripción
Una vez que se cuenta con un modelo y/o ensamble es posible iniciar la creación de los planos. Para ello se generan las vistas, secciones y detalles necesarios. Asimismo, se procede a incorporar las dimensiones y nomenclatura necesaria, así como las listas de partes en el caso de los ensambles.

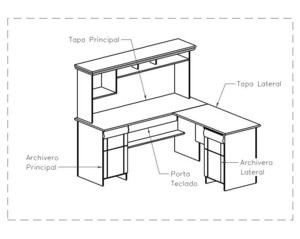

Escritorio con Anotaciones
Formato de salida
Los dibujos se proporcionan en formato PDF, JPG o PNG, para facilitar su consulta electrónica e impresión. Asimismo, es posible proveer archivos en formato DWG/DXF e impresiones en papel (A0-A4).
Pieza Dimensionada
Restricciones: Por el momento únicamente se proveen dibujos de detalle para piezas, productos, componentes, ensambles, equipos o maquinaria y no para fines arquitectónicos o de ingeniería civil. Sin embargo, para proyectos relacionados con lo anterior, sí es posible proveer dibujos con dimensiones principales, diferentes vistas y secciones.
