Se vogliamo continuare e sperimantere la costruzione della versione con il network, guardate la seguente immagine.
Ritroviamo i due cilindri che già abbiamo realizzato per la versione più semplice e le due spire di accoppiamento,  che  a questo  punto  non saranno  più  collegate ad una unica bobina, ma al network di sfasamento composto da due bobine e due condensatori.

Adesso arriva la seconda  parte  difficile che è quella di posizionare i due condensatori e di
collegarli in modo tale che rimangano stagni.....in un diametro 50 mm!!!!?????

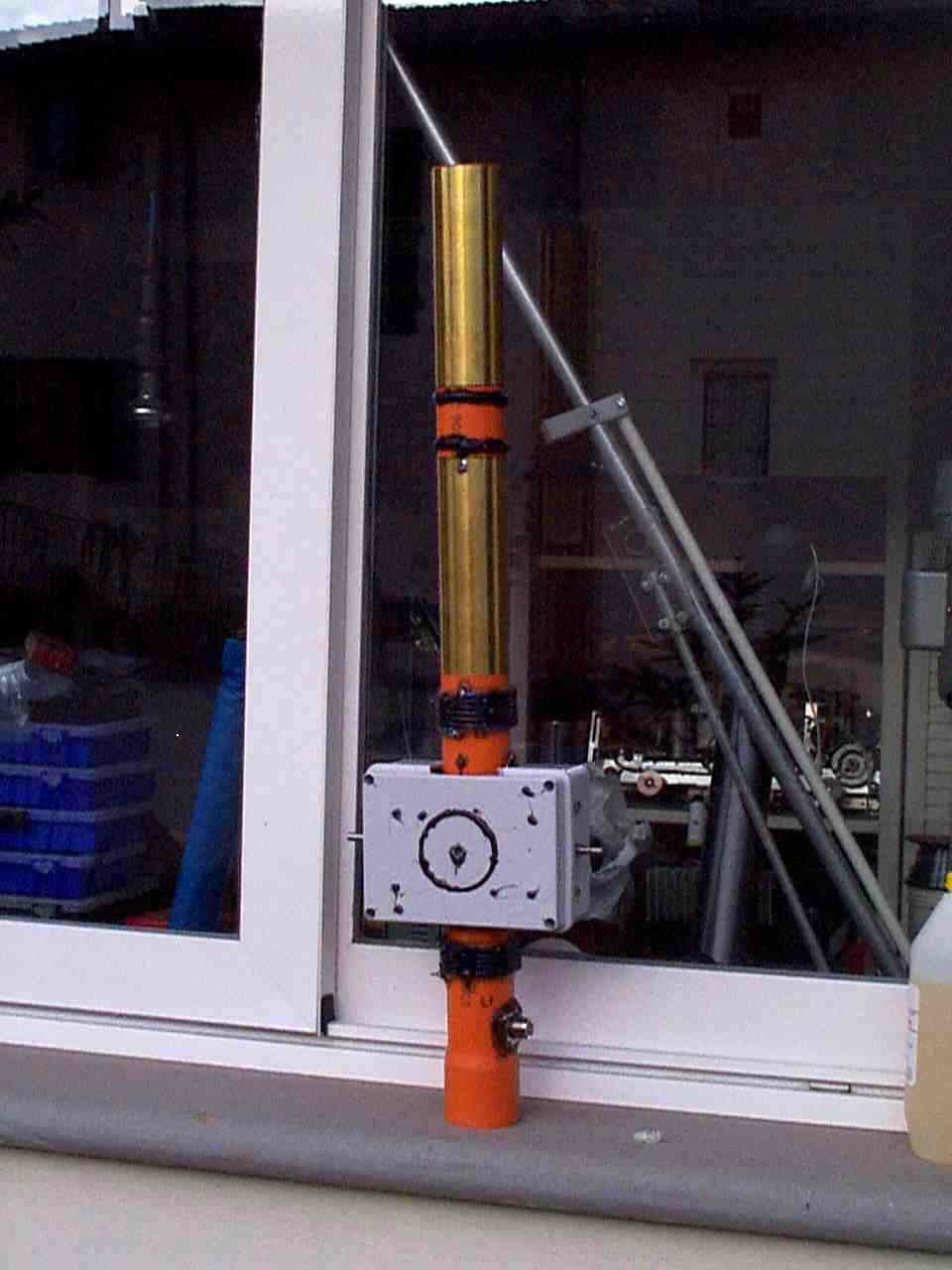

Quardate la foto che segue. La scatolina di PVC ha subito diversi (mal)trattamenti a secondo le prove di posizionamento dei condensatori, ma è il risultato che conta e poi sul tetto, quando sarà anche tutta siliconata, non la vedrà più nessuno.
La taratura è la parte più difficile se non avete uno strumento come l' MFJ 259. Non provate
l'antenna solo accordando i due condensatori, cercando il rapporto di stazionarie più basso,
ma senza sapere l'impedenza. E magari con 10 metri di cavo connessi.......Se non avete un MFJ
sarà difficile arrivare ad una perfetta taratura ed in questo caso anche le prestazioni saranno
insoddisfacenti.

ULTIMO TRUCCO: Quando avrete tarato l'antenna probabilmente verificherete che su queste
frequenze ha una larghezza di banda molto ampia (anche 1 Mega), ma è sensibile a quanto è
distante dal piano di terra e da altri oggetti metallici. Probabilmente, come ho fatto anche io,  sarà
necessario ritoccarla prima di posizionarla definitivamante e probabilmente ancho solo cambiandol'altezza di installazione.

Tutti vorrete sapere cosa si può collegare con una EH di questo genere...diciamo più efficente
della precedente versione. Secondo me si ottengono gli stessi risultati che con un buon dipolo,
ma con meno problemi di direzionalità e rumore. Mi ha meravigliato il basso rumore in ricezione
di questa antenna (i maligni diranno subito che è sorda) che in parte mi ricorda quello delle loop.

Rimango dell'opinione che ho espresso in precedenza:
l'EH è una antenna per le bande basse dove gli spazi fino ad oggi hanno imposto scelte e
compromessi che limitano l'efficenza: se quello che Stefano IK5IIR e Ted Hart dicono, ed io non
sono qui per provarlo, ma gli credo sulla parola, avere una antenna che ha una resa prossima
ad un dipolo 1:1, ma che è di soli due metri, sarà un grande vantaggio per molti radioamatori che
hanno abbandonato gli 80 ed i 160 metri.

A quando una EH per i 137 Khz?

La versione con il network per la banda dei 12 metri sul tetto.

La EH con il link semplice in prova nel giardino di casa mia su un palo a circa sei metri dal suolo. Così sono stati fatti i primi collegamenti di prova.
