Visita 5 (02/09/2008) - Horário da Visita - 13:00 as 17:00
Nesta quinta visita a obra acompanhamos a cravação das estacas pré-moldadas de concreto armado e também o início da confecção dos blocos de fundação. A caixaria dos blocos começou a ser feita pelo marceneiro da obra, com uma bancada localizada logo na entrada do canteiro de obras.
Quando chegamos na obra estava sendo iniciada a cravação das estacas referente ao pilar P4, que seriam estacas de (18x18)cm de acordo com o projeto. Devido á falta de estacas com estas dimensões por parte da empresa, ficou acordado a utilização de estacas de (20x20)cm e sem custo adicional ao empreiteiro.
Tanto as estacas referentes ao pilar P4, quanto as estacas referentes ao pilar P5 foram cravadas normalmente desta vez, sem nenhum empecilho no terreno, ou quebra de estacas ou do próprio capacete. Enquanto a cravação das estacas eram realizadas, o marceneiro montava a forma dos blocos de fundação, utilizando como guia a planta referente aos blocos de fundação. Quase no final de nossa visita apareceram dois funcionários da obra e começaram a realizar o rasamento das estacas, utilizando ponteiro, talhadeira e marreta.

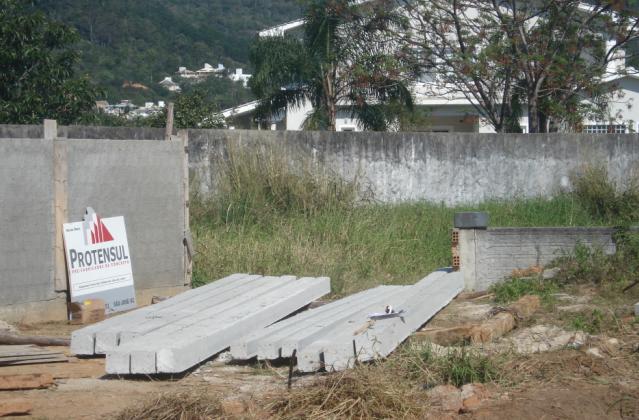

Figura 1 - Estacas armazenadas na entrada da obra.

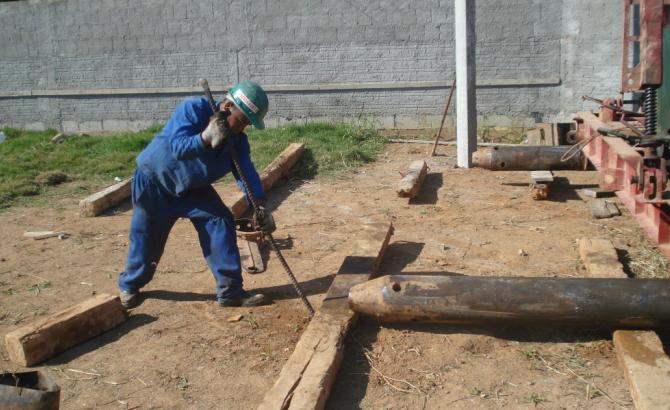

Figura 2 - Ajeitando as tábuas por onde se locomove o bate estaca.

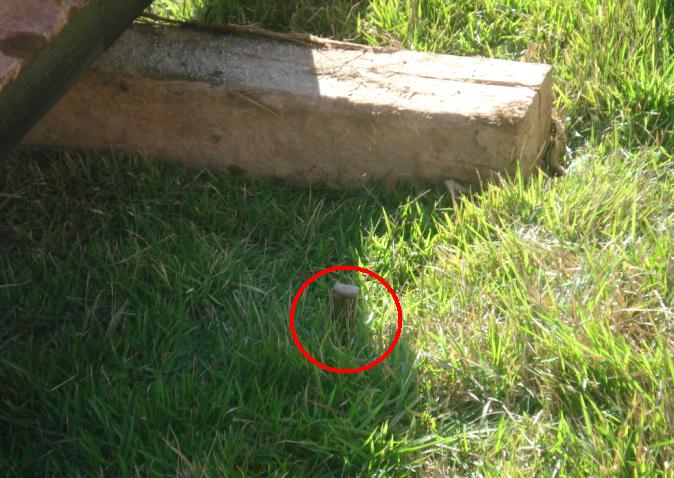

Figura 3 - Piquete que sinaliza o local de cravação da estaca referente ao P4.

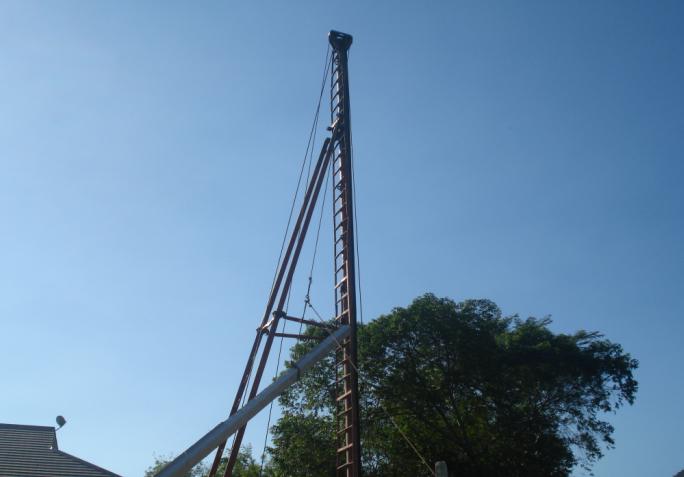

Figura 4 - Posicionando a estaca para a cravação (estaca referente ao pilar P5).

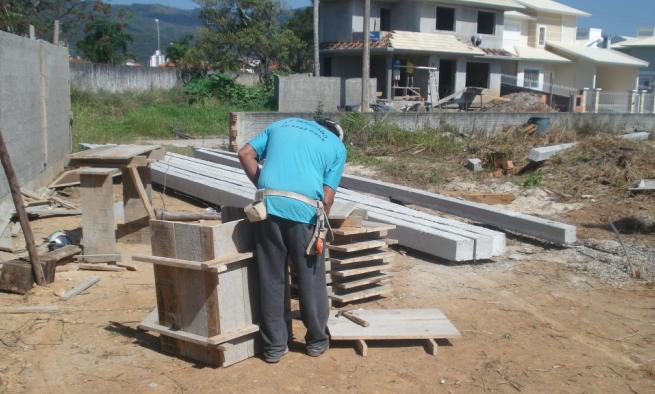

Figura 5 - Montando a forma dos blocos de fundação.

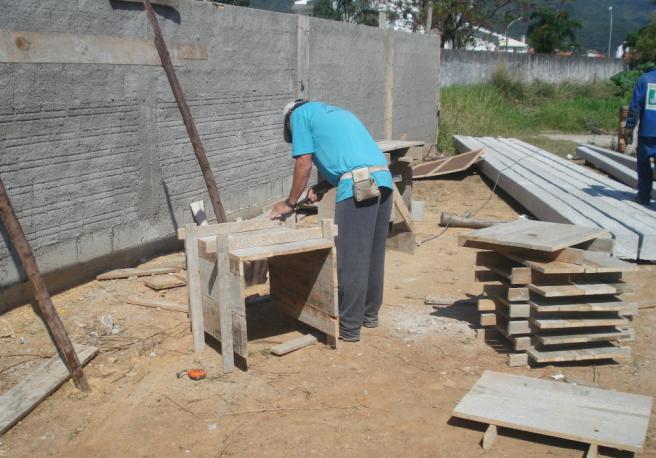

Figura 6 - Montando as "gravatas" das formas dos blocos de fundação
Comentários Finais:
Nesta visita continuamos acompanhando os procedimentos de cravação das estacas de concreto armado e também podemos acompanhar a confecção das formas dos blocos de fundação além do rasamento das estacas, que deve ser realizado com cuidado para que não se danifique estruturalmente a estaca.
