Visita 4 (01/09/2008) - Horário da Visita - 13:00 as 17:00
Nesta quarta visita a obra continuamos acompanhando a cravação das estacas pré-moldadas de concreto armado. No momento em que estávamos na obra estava sendo iniciada a cravação das estacas referente ao pilar P3. Para este pilar com carga de 14,4 toneladas foram utilizadas duas estacas de (16x16)cm (uma sobre a outra e unidas pela luva).
Realizados todos os procedimentos de posicionamento do bate estaca, erguimento da estaca, prumo da estaca e prumo do bate estaca, iniciou-se a cravação da estaca, que logo teve que ser interrompida pois as batidas do martelo acabaram por "destruir" o capacete que protege a estaca . O operário subiu na escada do bate-estaca e retirou o capacete quebrado, que foi substituído por outro em boas condições.
Substituído o capacete foi retomada a cravação da estaca, e quando esta tinha penetrado por volta de 8 metros no solo, a cabeça da estaca quebrou. Mais uma vez a cravação foi interrompida, e foi necessário que o operador do bate-estaca telefonasse para a firma prestadora do serviço de fundação, para que esta enviasse o funcionário responsável por cortar parte das estacas quando acontece algum tipo de dano como ocorreu. Após a chegada do funcionário e o corte da cabeça da estaca (aproximadamente 60 cm), a cravação da estaca continuou normalmente, depois foi colocada a luva e em seguida cravada uma segunda estaca sobre a primeira. Neste ponto referente ao pilar P3 foram cravados 20,20 metros de estaca até a obtenção da nega, sendo que foi utilizado uma estaca com 12 metros de comprimento que teve 60 cm cortados e outra com 10 metros de comprimento. Logo ficaram 1,60 metros de estaca sobre a superfície.
Após a cravação da estaca referente ao pilar P3 observamos também oi estaqueamento referente aos pilares P2 e P6. Para o pilar P2 com carga de 26,2 toneladas foram utilizadas duas estacas de (23x23)cm uma sobre a outra e unidas pela luva, e para o pilar P6 com carga de 24,3 toneladas foram utilizadas duas estacas de (20x20)cm, também uma sobre a outra e ligadas pela luva.

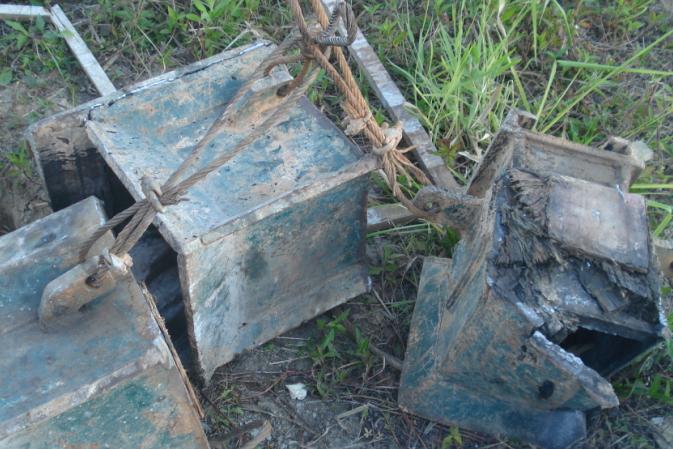

Figura 1 - Capacete destruído pelo impacto do martelo do bate estaca.

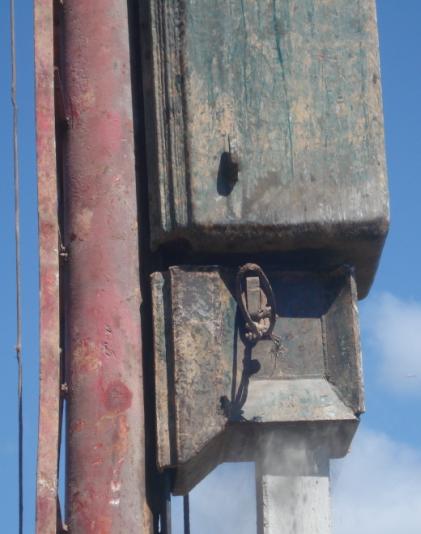

Figura 2 - Cabeça da estaca "esfarelando" durante as batidas.

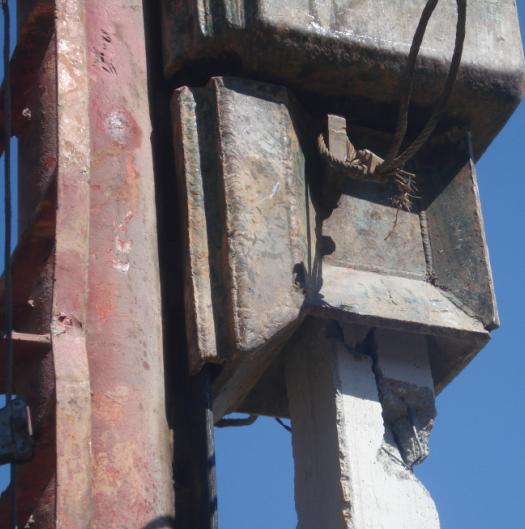

Figura 3 - Quebra da cabeça da estaca.

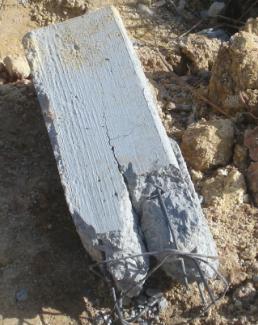

Figura 4 - Parte da estaca que foi cortada, para a continuação do estaqueamento.

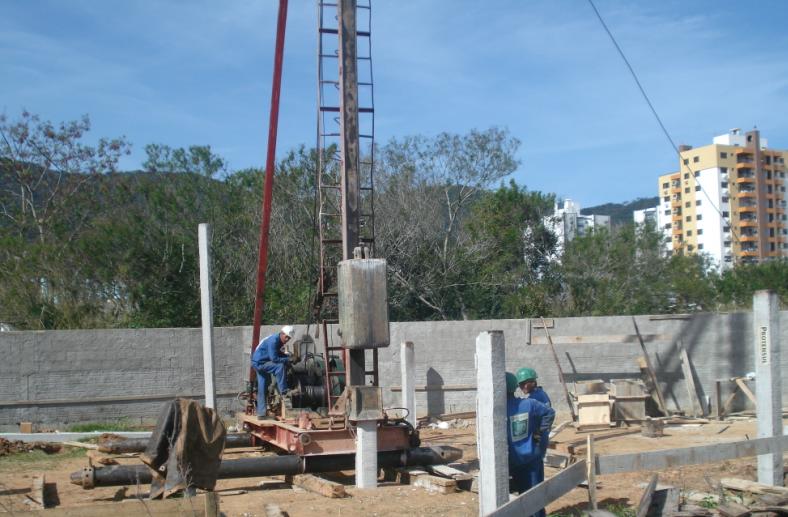

Figura 5 - Cravação da estaca referente ao pilar P6.

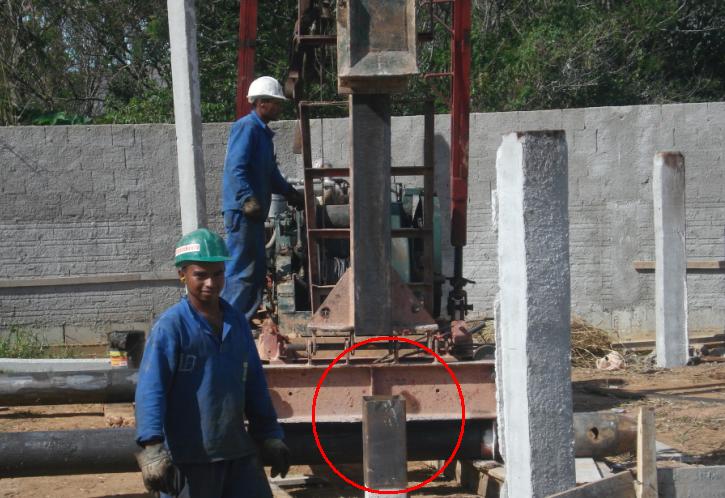

Figura 6 - Luva utilizada para a colocação de uma estaca sobra outra.
Comentários Finais:
Com esta visita pudemos observar a cravação de estacas de concreto pré-moldadas e também problemas que podem ocorrer neste procedimento. Neste dia presenciamos quebra do capacete que protege a estaca e também quebra da própria estaca. Todos estes empecilhos acabam por atrasar o serviço, e consequentemente o desenvolvimento da obra
