Visita 1 (26/08/2008) - Horário da Visita - 08:00 as 10:00
Nesta primeira visita a obra, a execução das fundações ainda não haviam iniciado, mas os projetos de locação dos pilares, armação dos blocos e pilares, armação das vigas baldrames e a planta de carga já estavam disponíveis na obra. Sendo assim
aproveitamos a visita para conhecer e analisar os projetos, pois fazendo isso não ficaremos perdidos quando o processo executivo começar.

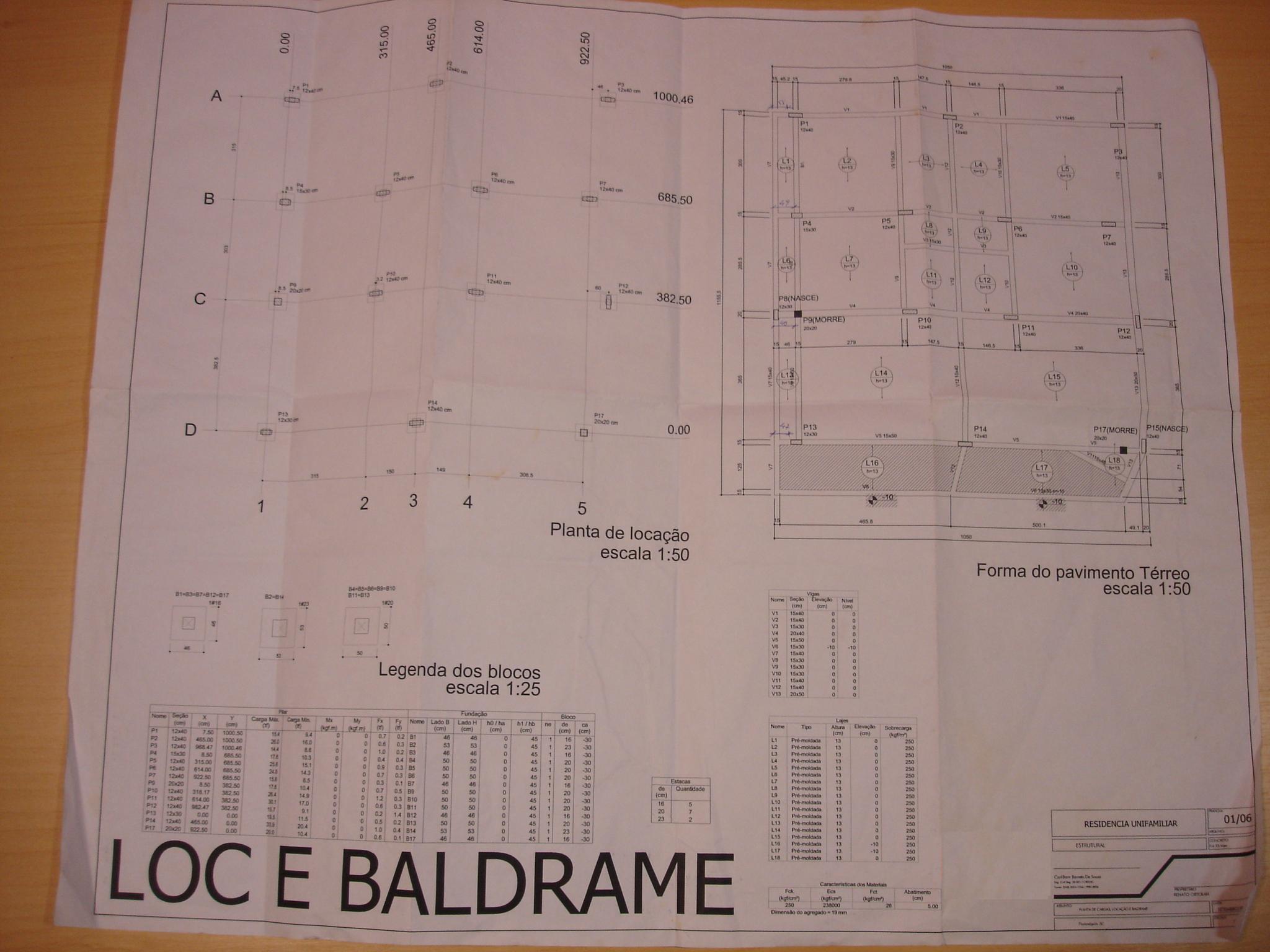

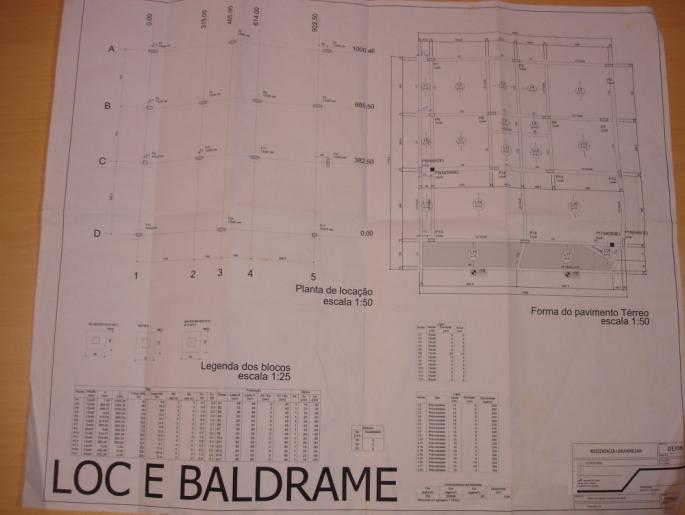

Primeiramente analisamos a prancha que apresenta: a planta de cargas, a locação dos pilares, a forma do pavimento térreo de acordo com as vigas baldrame e a legenda dos blocos. Somando os pilares das duas residências geminadas temos um total de 14, na planta de locação pudemos observar a distribuição deles no terreno, bem como suas dimensões, e ainda uma tabela indicando várias características dos pilares, como nome, seção, carga(tf), entre outros. De acordo com os blocos (que posteriormente envolveram parte da estaca) podemos observar 3 tamanhos diferentes, mas todos quadrados. Já as vigas baldrame apresentadas na forma do pavimento térreo, tem suas dimensões e nível demonstrados em uma tabela.
Figura 1 - Prancha estrutural de planta de cargas, locação e baldrame - Clique na foto para ampliar

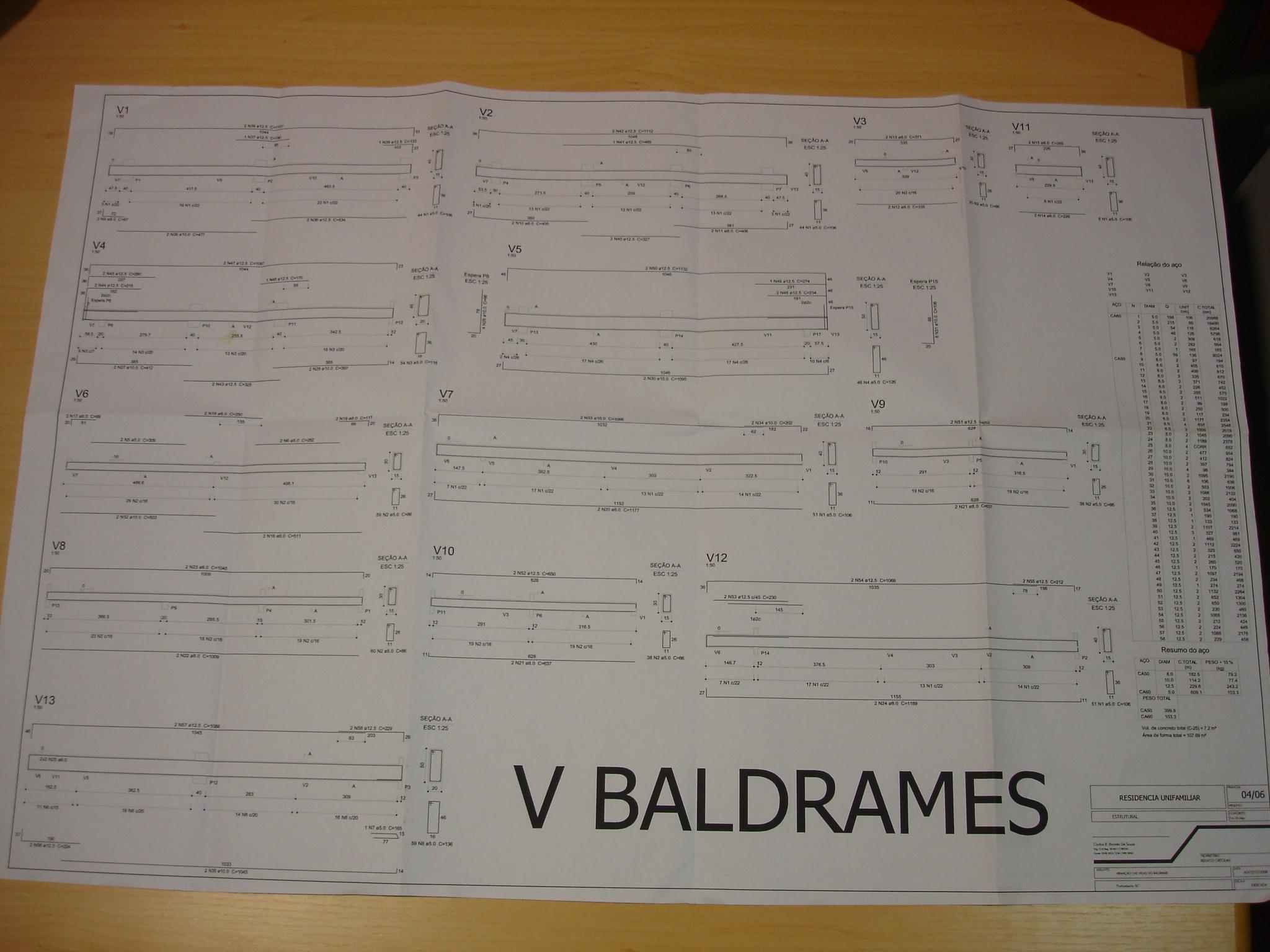

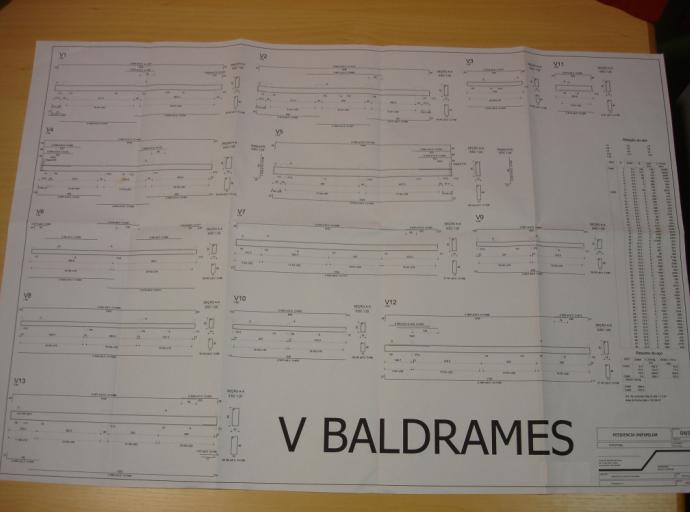

Depois analisamos a prancha que tinha o nome "armação das vigas do baldrame", enquanto na prancha anterior era apresentado o esquema das vigas baldrames, e sua seção, nesta é detalhado a armadura das mesmas, projeto que posteriormente será utilizado pelo armador.
Figura 3 -Prancha com a armação das vigas baldrames - Clique na foto para ampliar

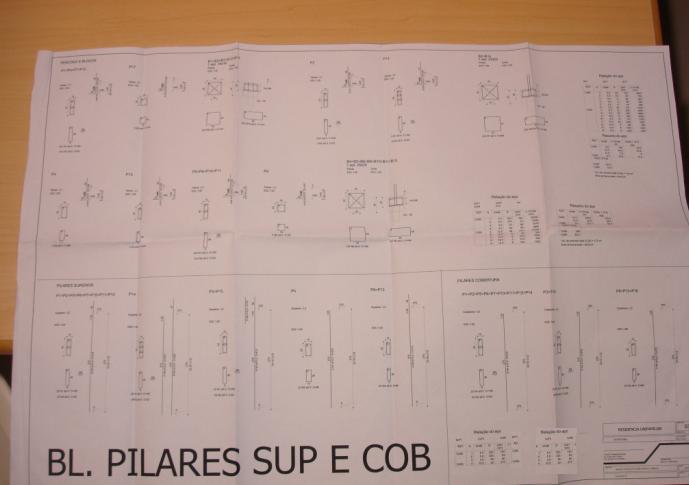

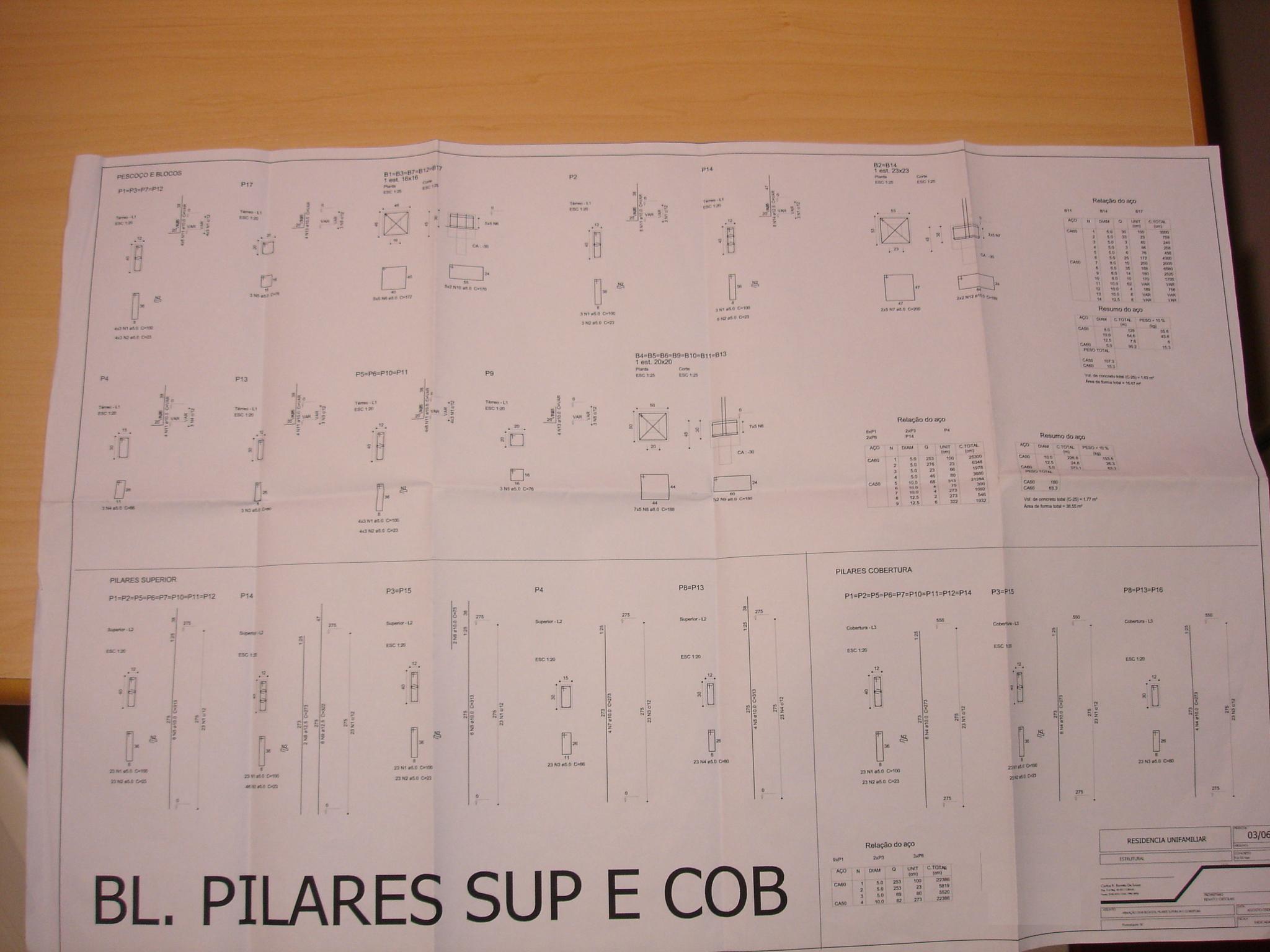

A próxima prancha que analisamos tinha como assunto "armação dos blocos e pilares superior e de cobertura. Sendo que demos importância maior aos blocos, por serem objetos do nosso assunto, que é fundaçoes. Assim pudemos observar, que a obra possui 3 tamanhos diferentes de bloco, os de menores dimensões para as estacas de (16x16)cm, os de tamanho intermediário para as estacas de (20x20)cm e os maiores para as estacas de (23x23)cm.
Figura 4 - Prancha com a armação dos blocos, pilares superior e cobertura - Clique na foto para ampliar
Comentários Finais:
Com esta visita pudemos conhecer melhor as características da obra a ser projetada, e aprender um pouco mais sobre projetos de fundações, principalmente sobre a forma de apresentação , para evitar possíveis enganos na interpretação do projeto que acarretem em futuros problemas na obra.
