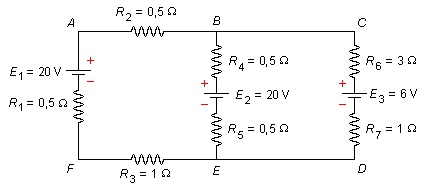

No circuito abaixo determinar as correntes nos ramos, seus verdadeiros sentidos e quais elementos são geradores e receptores.

Solução

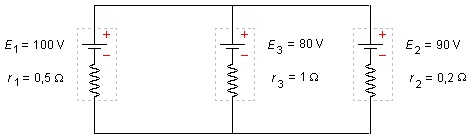

Três pilhas cujas f.e.m. e resistências internas são respectivamente E₁=100 V, E₂=90 V e E₃=80 V e r₁=0,5 , r₂=0,2 e r₃=1 são ligadas por fios de resistência desprezível segundo o esquema indicado na figura. Pede-se determinar as intensidades das correntes nos diferentes trechos do circuito:
a) No caso do esquema indicado;
b) Na hipótese de se substituir a pilha E₃ por um fio condutor de resistência R=1 .

Solução
