VHF y UHF: Frecuencia Modulada, TV y mucho
más.
propagación normal y extraordinaria.
Propagación
normal y extraordinaria.
La banda de VHF, Very High Frequences o
Frecuencias muy altas, también denominadas de frecuencias ultracortas, o métricas, cubre de
los 30 a los 300 MegaHertz, en longitudes
de onda equivalentes de los 10 metros a un metro. En este segmento se
encuentran casi todos los servicios imaginables que existen para el uso de las
ondas hertzianas.
Las estaciones emisoras en esta banda
tienen menor cobertura que las que se encuentran en las ondas cortas, sobre todo cuando su frecuencia se va
alejando de los 30 MHz., adquiriendo cada vez más importancia la
onda aérea y prácticamente perdiendo toda su importancia la onda terrestre o de
superficie. Esto se debe a que las ondas de radio de VHF se propagan en línea
recta, y en condiciones normales no se reflejan en la ionósfera, si no que la
atraviesan, prolongándose en el espacio exterior hasta que en este medio se van
debilitando y perdiendo. Se cree que estas señales de comunicación pueden ser
sintonizadas por hipotéticos habitantes de otros sistemas estelares cercanos,
aunque solo las emisiones de estaciones muy potentes –como las de numerosas
emisoras de FM y TV localizadas principalmente en países desarrollados- podrían
llegar tan lejos.
Debido a su propagación, las emisoras en
VHF tratan de poner sus antenas en puntos elevados como en cumbres de montañas
o colinas o en azoteas de altos de edificios, para cubrir así la mayor área
posible , aunque es raro que una emisora en estas frecuencias pueda ser
sintonizada habitualmente y con buena señal
más allá de los 180 kms. Todo depende, claro está, de que la antena se encuentre más elevada, de que el transmisor sea muy potente, de ciertas cualidades del terreno y
sobre todo de la calidad del sistema receptor –antena, cable de bajada, radio,
amplificadores,etc- del oyente.
Lo escrito anteriormente aquí también
tiene cierto valor para la Banda de UHF, Frecuencias Ultra Altas, que cubre de
300 MHz. a 3000 Mhz. ( o 3 GigaHertz), equivalentes en longitud de onda de 1
metro a 10 centímetros, por ello también reciben la denominación de decimétricas. Debido a su longitud de onda menor que las de VHF,
estas frecuencias son mas difíciles de reflejarse en la atmósfera, y por ello
se usan, entre otras modalidades, en comunicaciones astronaúticas.
Sin embargo, en determinadas ocasiones,
las señales de VHF pueden ser captadas a cientos y hasta miles de kilómetros de
su lugar de origen. Esto se debe a
fenómenos naturales, no del todo debidamente estudiados pero sí aprovechables y
hasta cierto punto predecibles en algunos casos, a tal grado que por ejemplo
los radioaficionados se ponen de acuerdo para orientar sus antenas a los
lugares en donde podría producirse uno de estos fenómenos y logran establecer
comunicación empleando baja potencia.
Los fenómenos se producen en la ionósfera o en la tropósfera, para
saber más de estas capas de la atmósfera, pulsar en el siguiente enlace:
Propagación de las ondas
de radio.
Los principales fenómenos son:
Tropo. Se produce en la
tropósfera, hasta una altura de 20 kms, en FM y TV en canales de 2 al 13, con alcance de algunos cientos de
kilómetros. Se produce principalmente
en verano, y frecuentemente en costas, lagos y terrenos húmedos. Si se recibe
bien un canal de televisión más o menos cercano que habitualmente se capta con
señal deficiente, posiblemente se deba a la existencia de esta perturbación de
propagación. Se ha descubierto que cuando se produce este fenómeno los lugares
de emisión y recepción tienen niveles de presión atmosférica casi iguales, y que la vía de comunicación
puede ser inversa. Por ejemplo, si un aficionado en León recibe vía tropo un
canal de TV de Mazatlán, otro
aficionado en esta última ciudad puede estar escuchando en ese mismo instante
una emisora de FM de León.
Túnel tropósferico. Similar al
anterior, pero en esta modalidad se crea algo así como un túnel entre dos capas
ubicadas entre los 500 y los 2500 metros de altura, entre estas capas se va reflejando varias veces la señal, sin
llegar esta a tierra hasta que la pared inferior o “piso” del túnel desaparece
o se debilita. Se da principalmente en el océano, pero también puede producirse
en la superficie continental. Las altas montañas taponan estos túneles, pero un
diexista ubicado en una elevación del terreno puede recibir gracias a este
evento, señales provenientes desde miles de kilómetros.
Iono o salto ionosférico. Se produce tras la
sucesión de varios días luminosos, sobre todo al principio de verano, en la
Capa E y la onda reflejada puede alcanzar miles de kilómetros. Posiblemente la señal pueda “rebotar” varias veces en la
ionósfera, ya que solo de este modo pueden explicarse las recepciones tan
distantes. Existen probabilidades en la banda de FM y en los canales 2 al 6 en
TV.
Salto F2. Se
produce a muy grandes alturas, y de día debido a la acción directa del sol
sobre esta capa, la más elevada de la ionósfera, en la banda de Frecuencia Modulada y en los canales inferiores de
TV. Las señales pueden alcanzar los miles de kilómetros.
Condición anticiclónica. Se produce
en invierno, en tiempo brumoso. Con alcance de cien a miles de kilómetros, en
la banda de UHF en TV.
Auroras Boreales (y Australes). Se producen con mayor
intensidad en los polos Norte y Sur de la Tierra, y con mayor frecuencia en los
equinoccios de primavera y otoño. Las partículas solares llegan hasta la Capa E
de la ionósfera, produciendo que esta presente corrientes de energía eléctrica
que la vuelven más difícil de atravesar por las señales de VHF, como los
canales del 2 al 6 y la FM, las cuales pueden alcanzar miles de kilómetros,
aunque alteran también a las ondas
cortas, llegándolas a enmudecer totalmente.
Meteor Scatter, o Dispersión Meteórica.
La entrada de meteoritos produce calor en la atmósfera, ionizando la Capa E la
cual puede reflejar a varios cientos de kilómetros una señal de VHF. Puede durar unos segundos o varios minutos,
dependiendo de la cantidad de materia celeste que esté entrando. Cuando existen
lluvias de meteoros normalmente predecibles, cuando la Tierra atraviesa las
órbitas de los enjambres de rocas volantes,
de la posibilidad de recibir
señales lejanas se multiplica. Aunque caen meteoritos esporádicos en nuestro
planeta todo el día, estos son más frecuentes en la noche, ya que la gravedad
del Sol los atrae y se encuentran a la
Tierra en su camino.
Propagación Transecuatorial. Se produce un poco más afuera de entre los límites de la región intertropical, por ionización de la Capa
F2. Se produce principalmente en la mañana, aproximadamente en dirección norte
sur y
frecuentemente entre puntos equidistantes al Ecuador. Canales de TV del
2 al 6 y en FM.
Existen también otras causas posibles, como las llamadas Nubes noctilucitantes o
las de madreperla, el rebote en la superficie lunar o en masas de polvo
espacial, la reflexión en aviones, tormentas de rayos, etc. En todos los casos
es más posible que se escuchen por estas causas a las emisoras más potentes, ya
que su señal por ser más fuerte, tiene más posibilidades de reflexión en algún
lugar de la atmósfera. Otra anotación importante es que el área en donde se
puede recibir una señal de VHF o UHF vía dx puede ser tan pequeña que en donde
se realiza una sintonización, a algunos kilómetros de ahí sencillamente no se capta
nada.
Aunque más escasa en comparación con la de
otros diexismos, también existe alguna bibliografía básica para el dx en VHF o
sus segmentos.
En VHF y UHF, para practicar es diexismo,
es de vital importancia el uso de una
antena exterior, sin ella, los equipos receptores simplemente no captarán
señales de transmisores se encuentren más allá del horizonte. Las antenas para
estas frecuencias deben ser altamente direccionales o sea de “ángulo estrecho”,
con la mayor cantidad de elementos posibles, para mayor sensibilidad, y si es posible con rotor u otro mecanismo
que permita girarla manualmente. No olvidar que debe estar lo más alta posible.
Existen modelos comerciales de antenas, pero son escasos los lugares en donde
pueden conseguirse y además son costosas.
También considere que VHF y UHF son bandas que cubren un amplio rango de
frecuencias, y por lo tanto necesitaremos una antena de “banda ancha”, o sea
que pueda recibir adecuadamente
frecuencias tanto altas como bajas, situación que no puede resolverse
satisfactoriamente sin el uso de una selva de antenas autoconstruidas y
cuidadosamente instaladas para evitar que interactúen negativamente unas con
otras y sin el empleo de una elevada tecnología lejos del alcance de un
diexista común.
Existen antenas comerciales que en algún grado pueden suplir a nuestra selva de
antenas para VHF y UHF, y a esta selva habría que añadir por lo menos
una antena de tendedero para ondas cortas, algún mástil con antena Yagi para
Banda Civil, un cuadro o Loop para ondas medias y quizá algo para la recepción
ondas largas y ultra largas y porqué no, le anexamos un dipolo para alguna
banda de ondas cortas en la que más nos guste hacer diexismo y la pequeña
antena parabólica de recepción de TV directa desde satélite o DTH. Imagínese
nada más esta selva de antenas. Y sí existen estas selvas, aunque parezca
difícil visualizarlas, que incluyen antenas diseñadas y construidas por el mismo diexista.

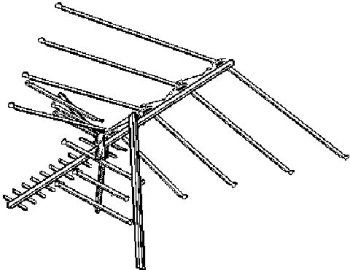

Una
antena de recepción para VHF.
Tres
antenas para la recepción de UHF.
Una forma de practicar el diexismo es realizar barridos en el cuadrante ocasionalmente, del mismo modo que se hace con las ondas cortas.
En todos los casos, cuando se recibe una emisora de VHF
en cualquier vía dx, si se escribe a ella para que nos envíen una
QSL, es importante explicarles cuál fue el fenómeno de propagación que nos permitió
sintonizarles, ya que simplemente se resistirán a creer que pueden ser
escuchados desde grandes distancias. También es necesario describirles
brevemente qué es eso del diexismo, QSL, nuestro equipo receptor y la importancia para nosotros sobre el
recibir la QSL. Considere usted que ellos NO le piden su informe de recepción,
y por lo tanto debemos facilitar la respuesta de la emisora.
Banda de Modulación de
Frecuencia.
La banda de radiodifusión en Frecuencia Modulada o Modulación
de Frecuencia, mas conocida como FM, cubre de los 88 a los 108 MHz. En esta banda, en México predominan las emisoras comerciales,
pertenecientes o afiliadas a grandes cadenas que generalmente transmiten
continuamente un tipo de músicay los anuncios publicitarios locales y
de la hora exactay otros mensajes, son por reproducción de grabaciones.
La mayoría pertenecen a empresas que también tienen concesiones
para radiodifusoras en ondas medias, con cuales las de
FM comparten los mismas oficinas administrativas y estudios.
También existen algunas emisoras de FM que pertenecen a los gobiernos
federal o estatales, casi siempre a cargo de universidades
u otras instituciones ducativas. Existe la posibilidad de practicar el diexismo en esta banda. Un limitante
es que existen pocos receptores con lugar en dónde
conectarles una antena exterior para FM. También es difícil encontrar una antena apropiada para el DX
en esta banda. Hay diexistas que usan su antena de televisión con buenos resultados,
aunque debe considerarse que en este caso solo podrían funcionar
determinadas
antenas, diseñadas para los canales inferiores de TV, del 2 al 6, en el
caso del Continente Americano, si tomamos en cuenta que existen en el mundo
diversas normas de TV y que la banda de FM tampoco tiene una asignación
de frecuencias uniforme globalmente. En América y en otras regiones,
precisamente en donde termina el ancho de banda del Canal 6 de TV, inicia
la banda de FM, por ello es posible sintonizar la señal de audio de canal 6 en las parte más baja del
dial de esta banda. Si se tienen dudas para saber si una antena de televisión puede
servirnos para este diexismo, puede conectarse al receptor
y entonces
sintonizar una emisora de Frecuencia Modulada que
sintonicemos
con deficiencia de señal. La diferencia en la recepción nos dirá si la antena es o no adecuada. También existe la posibilidad de poder elaborar fácilmente una antena
de alto rendimiento.
QSL de emisora de FM.Ir al principio

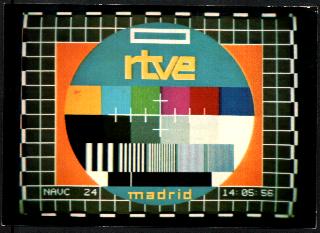

Televisión.
El diexismo en televisión es un poco más difícil de realizar, ya que por la anchura de su señal, es
complicado que una comunicación normal sea reflejada. También es frecuente que cuando
la señal que llega vía ionosférica o troposférica se reciba la imagen sin sonido o sin color, o únicamente el sonido. La señal puede estar
intermitentemente apareciendo y desapareciendo por segundos o ser estable por horas
y hasta días.
No importa tanto el aparato receptor, -los avanzados
recomiendan uno portátil, a blanco y
negro, de marca de prestigio-, pero la antena debe tener el mayor número posible
de elementos. Mientras más elementos tenga, será más sensible y direccional. Es
mejor una antena logarítmica periódica para diexismo en los canales del 2 al 6,
los cuales tienen más posibilidades de
ser reflejados.
El cable de bajada debe
estar haciendo buen contacto con la antena y el receptor, asegurándose de que sus
puntas o el lugar de la antena donde va a conectarse no se encuentre oxidado. Para
este cable es recomendable usar el coaxial,
cuidando que no de vueltas o espiras que producen pérdidas de señal.
Antena doméstica para
recibir señales televisión en VHF y
UHF.
Aunque no es ni siquiera en lo mínimo lo más
apropiado para practicar el diexismo en televisión, existe una antena común
para las ondas cortas, con la que se
pueden recibir mejor los canales cercanos de UHF que llegan habitualmente con
señal deficiente a nuestra TV. Efectivamente, se trata de la antena denominada
“de tendedero”.
Algunas QSL de
canales de TV de Europa.
Ir al
principio
Otros servicios.
Las bandas de UHF y VHF abarcan en conjunto casi 3 000 MegaHertz,
si restamos a esta cantidad los espacios ocupados por la TV, la FM y los
radioaficionados, nos quedan algunos 2000 MegaHertz.
¿Quién usa este espacio, suficiente para acomodar 100 veces la
banda de Frecuencia Modulada, o a simultáneamente a 400 000 señales de ondas
cortas? Bien, aquí encontramos diferentes servicios de comunicación , desde bomberos hasta
astronautas, pasando por telefonía celular –“móvil” y aviones. Para ver una guía general de los usos más frecuentes
para estas bandas, pulsar en
Tabla de usos
principales de la radio.
Dos receptores
para VHF con modalidad de scanner, uno de bolsillo y uno de mesa.
Para el diexismo en estas
bandas, se requiere, necesariamente, de un receptor que cubra estas
frecuencias. Debido a la gran cantidad de canales que hay y que en tales
canales abundan los que tienen poca e irregular actividad, los modernos receptores, llamados scanners,
para esta banda tienen la función de hacer automáticamente barridos de señal
dentro de su totalidad o parcialmente, según se programen, en las frecuencias
que incluyen. Existe una gran variedad
de modelos en el mercado, pero son pocos los que cubren en general ambas bandas.
También se requiere de una antena y
usar un cable de bajada tipo coaxial de características recomendadas para la
antena y receptor en uso.
........

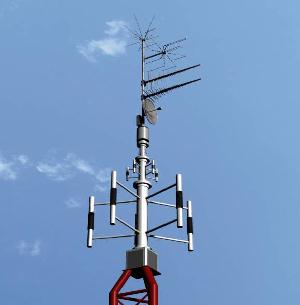

Interesante obra para usuarios de scanner y diexistas en VHF-UHF, y torre con un sistema de antenas para la
recepción en estas bandas.
Debido a la naturaleza de los servicios, de carácter
privado, existen limitaciones para difundir y utilizar el contenido de las comunicaciones
sintonizadas. Existen numerosas emisiones con codificación de la señal, por lo
que no pueden ser oídas, al menos inteligiblemente, por personas ajenas a la
charla en curso. Pero no siempre ocurre así. También, en este campo, son prácticamente desconocidas las QSL,
aunque más bien ha sido poco trabajado por los diexistas.

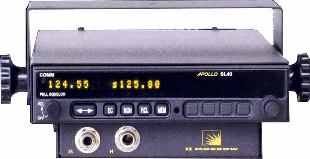

QSL de estación en VHF y transceptor VHF portátil, usado por equipos de
emergencia, en globos aerostáticos, campos de aterrizaje provisionales,
espectáculos aéreos o en aeronaves
experimentales.
QSL de estación en VHF y transceptor VHF portátil, usado por equipos de
emergencia, en globos aerostáticos, campos de aterrizaje provisionales,
espectáculos aéreos o en aeronaves
experimentales.
