ELABORACIÓN DE UNA ANTENA DE ESPÍA PARA VHF y UHF.

       Esta antena apareció hace muchos años en revistas para radio escuchas y experimentadores de la radio  -diexistas-, es de fácil y rápida elaboración e instalación. Se usó durante uin tiempo en espionaje debido a su facilidad y rápidez para elaboración, transporte e instalación, y porque puede pasar desapercibida fácilmente.

              Solo se requiere un tramo de cable bifilar (del que se usa en muchas regiones para conectar la antena a la TV, principalmente para recibir señales de UHF) para elaborar esta antena,  y un tramo de cable coaxial para emplearlo como cable de bajada, o sea, para conectar la TV a esta antena que vamos a elaborar.  También se requiere cinta aislante –poca-, y un pedazo de madera o de tubo de plástico rígido u otro material aislante que puede ser de desecho, inclusive,  para soporte de la antena.

               El cable bifilar se integra de dos conductores aislados juntos y paralelos. Se recorta y elimina una fracción de un tramo o conductor, y queda más corto que el otro. Para obtener las medidas de los cables se recurre a la siguiente fórmula:

    Cable largo: 61 entre frecuencia (Megahertz) más 139 entre frecuencia.

    Cable corto: 61 entre frecuencia.

            Un ejemplo: para recibir Canal 13 de TV.

            Cable largo: 61 entre 211.25 Mhz.   más 139 entre 211.25 Mhz. = 0.288 metros más 0.657 metros. = .945 m

            Cable corto: 61 entre 211.25 Mhz.  = .288 metros.

                           Medidas de la antena para recibir Canal 13.

                                     Cable largo: 94.5 cm.

                                     Cable corto: .29 cm.

           Además, tenemos que dejar algunos centímetros más  -que se agregan a la medida de la antena-,  de cable que debemos quitarle el aislante para conectar el cable coaxial que conectará la antena con la TV.  Entonces, para este  caso, necesitamos un metro de  cable bifilar.  Algo raro de esta antena es que el cable de bajada es más costoso que la antena misma, pues necesitaremos los metros suficientes para conectar TV y antena.

      Las medidas de la antena no son necesariamente críticas, pudiéndose acortar o alargar  unos centímetros. Inclusive, una antena diseñada para recibir canal 13 puede también ser útil para canales 12 y 11, y en menor proporción, y cada vez más descendente,  para canales 10, 9, 8, etc.

Tabla de medidas de esta antena, para determinadas frecuencias.

En el caso de canales y bandas, están las medidas calculadas para el punto medio del canal o banda.

                                Un punto clave a cuidar – arruina el funcionamiento de la antena si lo descuidamos- es la conexión del cable coaxial a la antena. Observemos que cable coaxial se integra de dos conductores, uno de malla  que rodea a su vez a otro cable sencillo de un calibre un poco más grueso, habiendo entre los dos cables un  material aislante. Cuide esto: la malla se conecta  al tramo corto, y el cable sencillo central se conecta al tramo largo.  También debe haber precaución en que los conductores del cable  coaxial no hagan contacto entre sí, ni tampoco las puntas no aisladas de los cables de la antena.

          Instalación. Poner la antena en una parte alta, como en el techo de la casa, sujeta con cinta adhesiva o ligas o etc., a una pieza de madera o de otro material aislante. Esta antena colocada verticalmente es omnidireccional, pero si la colocamos horizontalmente o acostada será direccional, esto es,  captará preferentemente señales de canales proveniente de determinada dirección, dependiendo en qué sentido – norte-sur,  noreste-suroeste, etc.-  orientemos nuestra antena.  Esta propiedad de la antena es útil para evitar una interferencia que pueda darse en esa frecuencia, si la fuente de esa interferencia no se encuentra próxima a nosotros y ni tampoco está en la misma dirección del canal que queramos ver. Algo también importante, es que si la colocamos horizontalmente en el techo de la casa  es que pasa desapercibida fácilmente.

       Si el techo de tu casa es de lámina, y colocas tu antena horizontalmente, coloca además  algún material aislante extra –cartón de caja, madera, etc-,  entre tu antena y el techo.

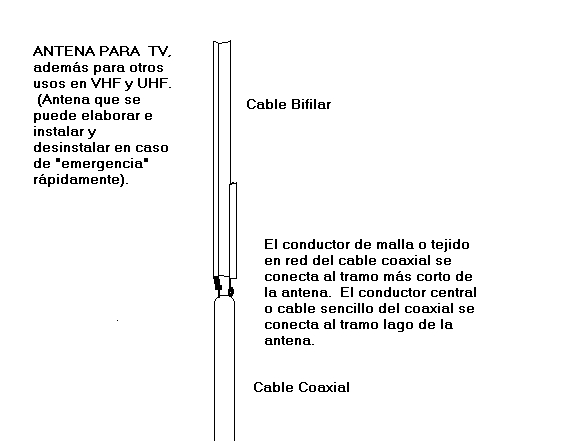

   DIAGRAMA DE LA ANTENA.

     Recomendación: si vives en una zona rural en donde dispones de uno o dos canales de TV, tal vez te convenga ejor instalar una antena de esta clase que una comercial.
