Câmara
de Vácuo e Bomba de Vácuo
Câmara
de Vácuo
Trata-se de um recipiente (constituido por cilindro ou um prisma
quadrangular) estanque ligado a uma bomba de vácuo. A câmara de
vácuo é ligada ao tubo coletor por onde é extraída a água do
solo através das ponteiras, por sucção. Para recalcar a água
da câmara, usa-se uma bomba centrífuga de recalque que pode
estar dentro ou fora desta câmara.

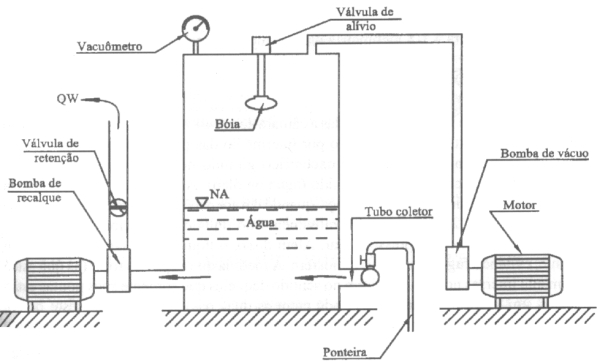

Esquema de
funcionamento de uma câmara de vácuo
A câmara de vácuo é dotada de uma válvula de alívio ligada a
uma bóia.Quando a bomba de recalque está sub-dimensionada para
a vazão afluente à câmara de vácuo, a água dentro desta
câmara atinge a bóia que é empurrada para cima abrindo a
válvula e permitindo a entrada de ar com a conseqüente
diminuição do vácuo e portanto, reduzindo a vazão de entrada
de água.Com a continuação do recalque o nível da água dentro
da câmara desce fechando-se novamente a válvula.
Bomba
de Vácuo
As bombas de vácuo são acopladas à câmara de vácuo, de onde
retiram o ar, criando uma sucção que extrai a água do solo por
intermédio das ponteiras e do coletor.
Estas bombas constituem-se de um rotor excêntrico girando no
interior de uma carcaça parcialmente preenchida com um líquido
(água ou óleo).
A sucção do ar é obtida pela expansão desse líquido dentro
da carcaça, quando o rotor excêntrico gira a alta velocidade,
fazendo com que o movimento do líquido no interior da bomba
funcione como um impulsor e compressor de ar. O líquido atua
também como um vedante, evitando fuga de ar para a atmosfera.

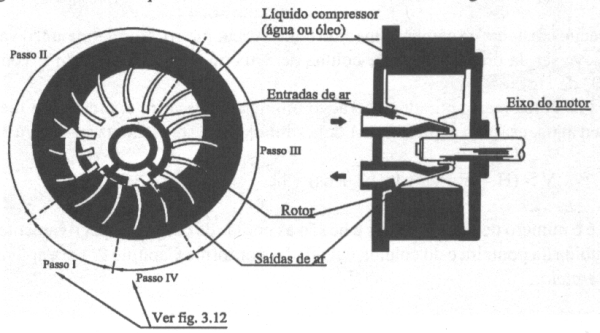

Visão geral do
funcionamento de uma bomba à vácuo.
À medida que as pás do rotor (as que estão totalmente imersas
no líquido) giram no sentido daquelas que somente suas pontas
estão imersas, um vazio é criado na cavidade entre as pás
consecutivas, coincidindo com a janela de entrada das placas
laterais e o ar é induzido para o interior da bomba. Numa
sequência similar, porém inversa, o ar é expelido pela janela
de saída da placa na outra extremidade.
O vácuo alcançado depende da energia fornecida ao líquido em
decorrência da velocidade de giro do rotor.

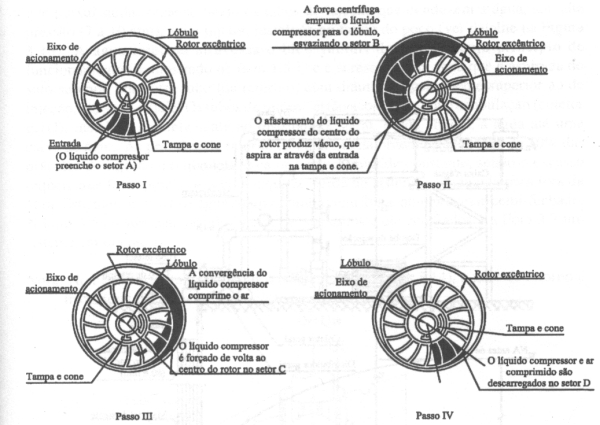

Operação, passo a
passo, de uma bomba de vácuo.
(clique
na figura para visualizar melhor)
