Rebaixamento
com Bombas Submersas de Eixo Vertical
Este sistema de rebaixamento é empregado nos mesmos casos de
injetores, porém quando se necessita maiores vazões por poço
ou maiores profundidades. Neste caso utilizam-se bombas
submersíveis instaladas dentro de um tubo-filtro. O acionamento
e desligamento da bomba em cada poço é feito automaticamente
por eletrodos ligados ao motor da mesma que são acionados pelo
contato com a água.
Todas as bombas utilizadas no rebaixamento são ligadas a um
painel de controle elétrico que deve conter, além dos
dispositivos normais de operação (sistema de controle dos
eletrodos, de fornecimento de energia e de proteção do motor
elétrico), dispositivos especiais de controle e desempenho das
bombas (voltímetro, amperímetro, etc), que permitam detectar,
de maneira rápida, problemas em qualquer bomba, visto que as
mesmas são equipamentos de custo relativamente elevado.
As bombas disponíveis no nosso mercado são do tipo turbina, de
10cm de diâmetro mínimo, dotadas de vários rotores (bombas de
múltiplos estágios), que necessitam de tubo-filtro com
diâmetro interno da ordem de 20cm, recomendando-se, portando,
poços com cerca de 40 a 60cm de diâmetro. Este valor está
condicionado pelo diâmetro do tubo-filtro (não inferior a 20cm
para bombas com 10cm de diâmetro) e pelo espaço anelar cuja
espessura não deve ser menor que 7,5 a 10cm.

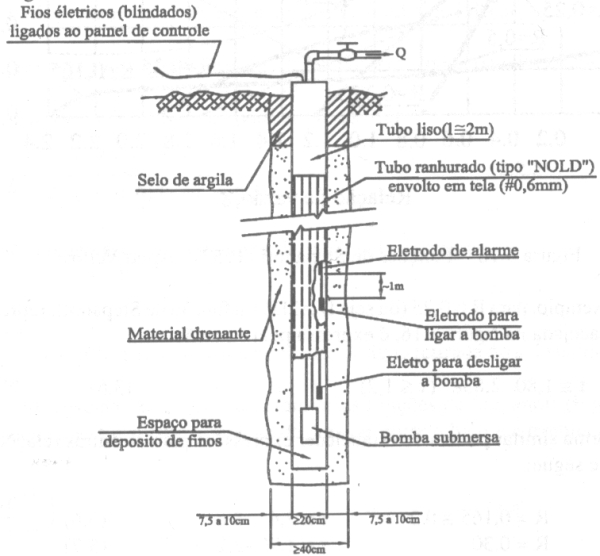

Seção
esquemática de um poço com bomba submersa.
(clique
na imagem para visualizar melhor)
