การมัลติเพล็กซ์แบบแบ่งความถี่
(Frequency-Division Multiplexing : FDM)
เป็นการมัลติเพล็กซ์แบบอนาล็อกที่เกี่ยวข้องกับแบนด์วิดธ์ของลิงค์หรือสื่อกลางส่งข้อมูลเป็นสำคัญโดยสัญญาณต่างๆจะถูกสร้างขึ้นจากแต่ละสถานีส่งด้วยการมอดูเลตกับสัญญาณพาหะให้มีความถี่ที่แตกต่างกันบนสื่อกลางอย่างไรก็ตาม แต่ละแชนแนลก็จะมีแบนด์วิดธ์ที่ไม่ได้ถูกใช้ชื่อว่า Guard Band เพื่อป้องกันไม่
ให้แต่ละแชนแนลเกิดการแทรกแซงกัน ตัวอย่าง
การส่งสัญญาณคลื่นวิทยุกาชระจายเสียงAM ซึ่งแบนด์วิดธ์ของคลื่นปกติจะอยู่ในช่วง 500-1500 KHz นั่นหมายถึงแบนด์วิดธ์จริงๆ
มีเพียง 1000 KHz

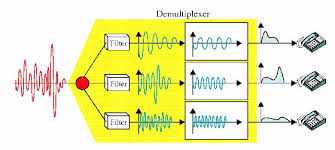

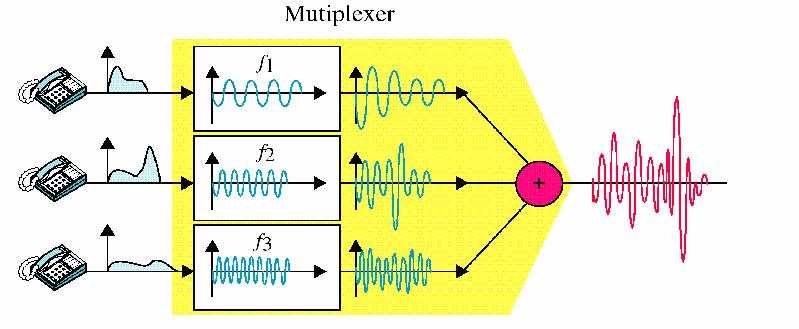

จากรูปจะพบว่าสถานีส่งต้องมีอุปกรณ์มัลติเพล็กซ์และส่งสัญญาณไปยังปลายทางในขณะเดียวกันปลายทางก็ต้องมีอุปกรณ์ดีมัลติเพล็กซ์
ที่ทำหน้าที่แยกสัญญาณกลับคืนมา เพื่อส่งออกไปยังจุดหมายปลายทางที่ต้องการต่อไป |
