Shift light |
|
| jajajaja como les cague el negocio!!! Bueno poniendonos serios, todos conocemos este dispositivo cuya propiedad es la de advertirnos mediante una indicacion optica cuando el motor esta alcanzando un regimen de R.P.M limite, para un mejor manejo deportivo y aprovechamiento del motor.Bien he aqui el paso a paso para construir el propio, con la versatilidad y profesionalidad de los comerciales, aun los mas afamados y codiciados del mercado. |
|
materiales:
plaqueta logica
D1 1N4007
D2 1N4148
D3 1N4148
D4 1N4148
C1 470 uF X 25 v
C2 100 nF
C3 1.5 nF
C4 220 nF
C5 10 uF x 12 v
C6 220 pF
C7 220 pF
R1 100 ohms
R2 6K8
R3 22K
R4 27K
R5 10K
R6 100K
R7 1K2
R8 1K2
R9 10K
R10 3K3
R11 1K2
P1 100K lineal
CI 1 555
CI 2 LM 3914
CI 3 7808
Placa virgen de 64x40mm
Cables varios
Esta�o
Caja plastica. |
materiales para el shift gun
9 leds color y tipo a gusto
placa virgen
cables
esta�o
tubo plastico
GENERALES:
virulana
punzon
marcador indeleble
Percloruro Ferrico
Mecha 0.7 o 1mm
soldador de 15 W
alicate
mucha paciencia y dedicacion |
 |
|
|
Construccion de la parte procesadora:
Empezamos preparando el circuito impreso, para lo cual limpiamos la placa virgen con virulana.
teniedo la placa del lado del cobre. hacemos coincidir el |
|
|
|

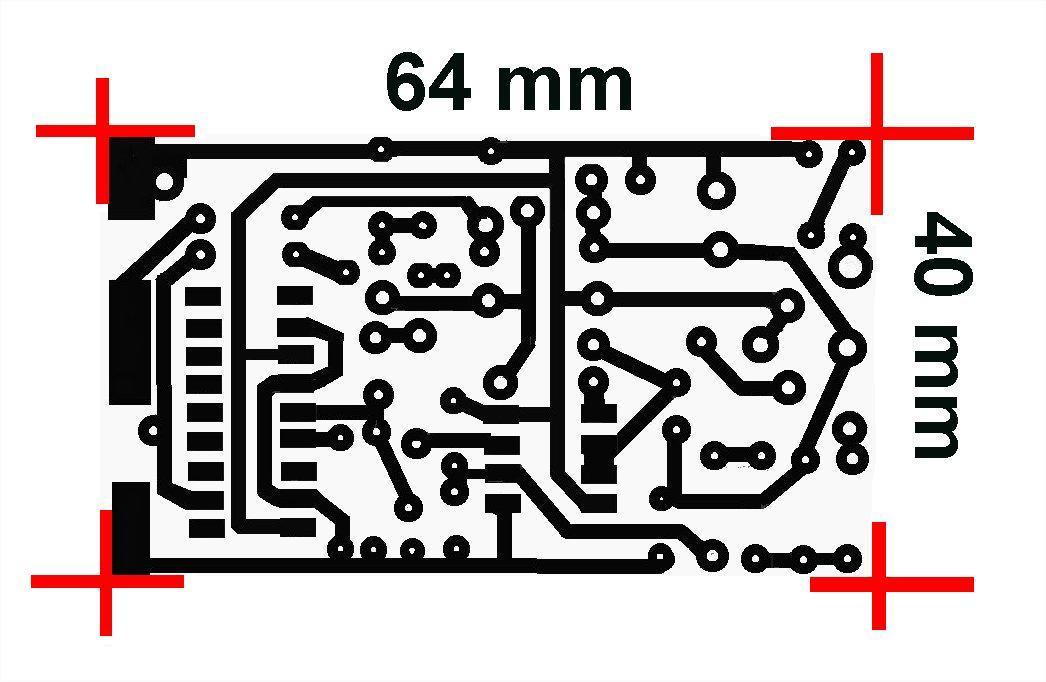

dibujo de las pistas (ver eibujo jpg) impreso en tama�o real y lo afirmamos con algo de cinta para que todo se quede quieto en la mesa.

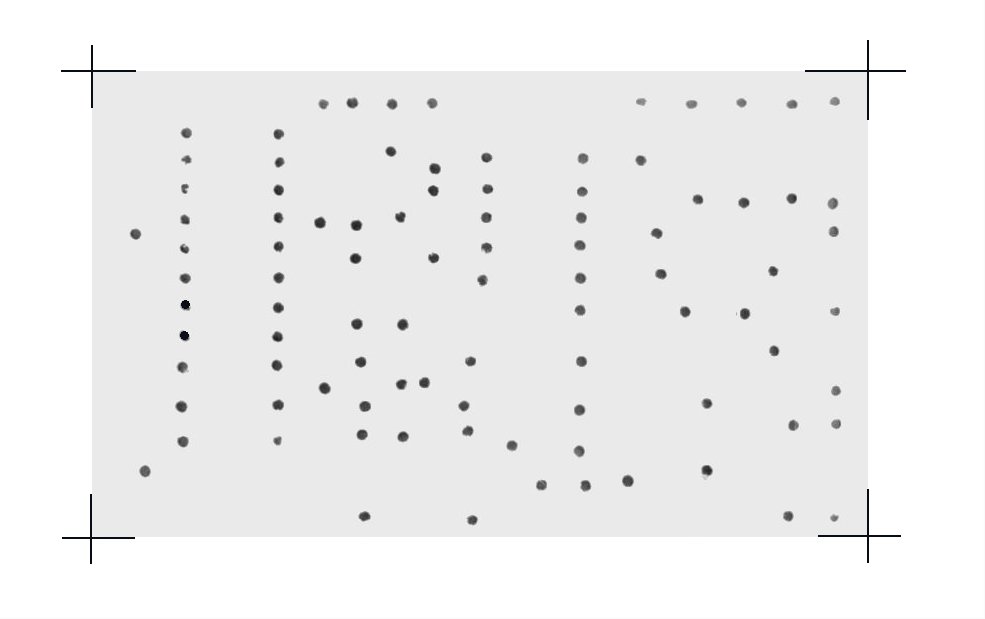

Mediante el punzon, marcamos firmemente cada agujerito donde va un componente, incluso las patitas de los integrados, de manera de atravesar el papel y dejar la marquita en el cobre. |
|
|
|
 |
|
Retiramos el papel y empezamos a dibujar con cuidado de no unir partes indebidas, copiando el trazado del dibujo de la placa, para ello es bueno hacer las islitas alrededor de cada marca de punzon y despues unir las pistas.Recordar que donde cubirmos no actacara el percloruro, asi es como funciona.
Colocar el percloruro en un recipiente descarteble, meter la |
|
|
|
plaqueta dentro procurando que quede cubierta del acido (tratar al acido como tal no da�a la piel pero si mancha la ropa), ir controlando el proceso, se ve facilmente cuando el cobre se retira por completo de los lugares no dibujados.Cuando esta, retiramos lavamos bien con abundante agua, secamos y pasmos la virulana.
Ahora es momento de pasar la mechita en cada agujerito de la placa, utilizamos como guia las marquitas ocasionadas por el punzon, terminado esto, la plaqueta esta lista ahora a armarla!!!!. |
|
|

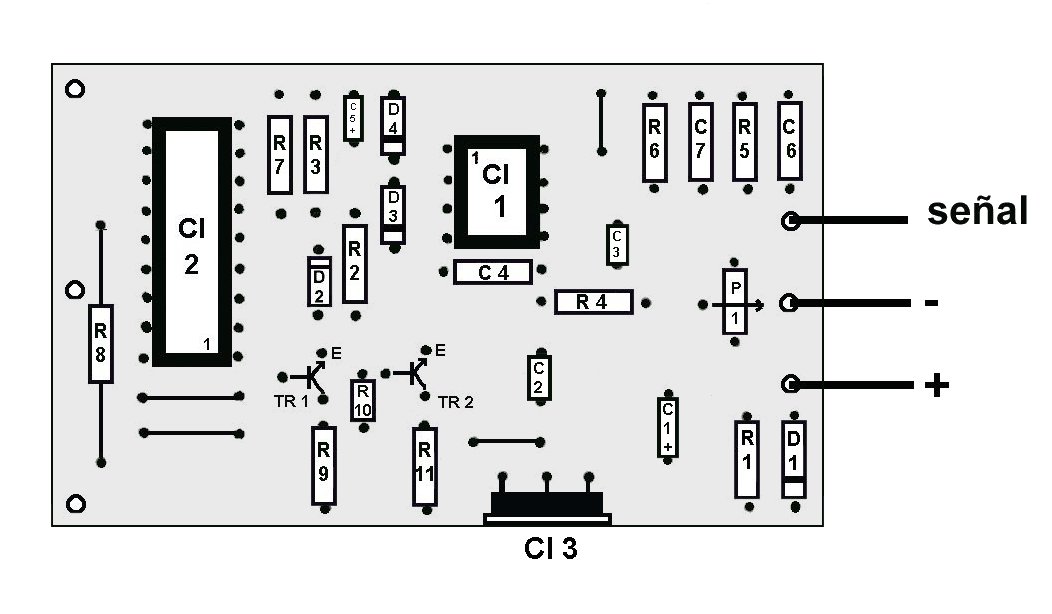

Nos valemos del grafico de ubicacion de componentes, en primer lugar aplicamos, soldamos y cortamos los 4 alambrecitos puentes (que obtenemos con excedentes de patitas de alguna |
|
|
|
 |
|
| resistencia).Es bueno destacar que una soldadura bien hecha es aquella que recibio calor para que el esta�o deslice fluidamente y quede con brillo una vez enfriado.Seguimos teniendo en cuenta sus valores soldamos y cortamos el excedente de la patita de las resistencia.Hacmos lo mismo con los 3 diodos, respetando la rayita que indica polaridad, el diodo negeo es el D1.Vamos ahora a incorporar los capacitores (C1, C5 tiene polaridad obiservar en el dibujo la posicion, el positivo es la patita |
|
|
| mas larga.)Soldamos P1.Los integrados teniendo presente la pata uno, del lado de la pata uno es donde pueden observar una muesca o marca redonda.Instalamos el IC3 que regula la tension del circuito con su parte disipadora hacia afuera del montaje y casi terminando soldamos los dos transistores TR1 y TR2 identificandso el emisor E marcado en el dibujo; esto lo logramos apoyando el transistor sobre la mesa con las patitas apuntandonos, la patita de nuestra izquierda es E, la del medio es la central, y la que queda adivinen!!.Acertaron, entonces podemos pasar a soldar los tres cables, se�al, menos, mas y los que van hacia el shift gun (los mismos son los tres agujeros que etan en el dibujo en la izquierda!!!) plaqueta lista, la alojamos en una cajita plastica y completamos el montage. |
|
|
|
 |
|

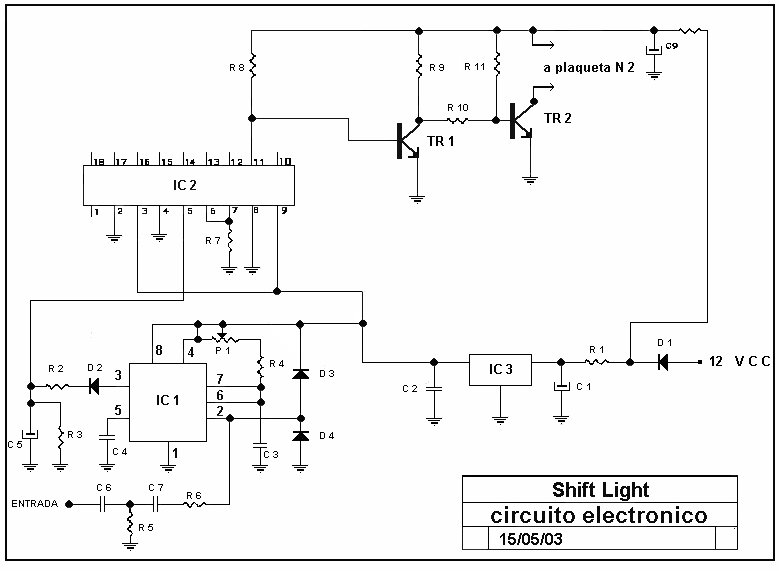

| Este es el dibujo del circuito electrico de la plaqueta les puede ser de mucha ayuda!! |
|
|
|
Continuamos en la proxima pagina donde haremos el shift gun y te mostramos como se instala!!!!!! |
|
|
|
 |
|
|
|
|
|
 |
|
