Comenzado:. 2-May-2007.

Modificado:. 9-Jun-2007.

Estado:. desarrollo

Sitio:.

Conexión a Andared de las LANs de las aulas 32 y 33 del curso 2006-07

Procedimiento

Conexión a Andared de las LANs de las aulas 32 y 33

Uso del servidor de DHCP de Andared

Uso de la puerta de enlace de Andared

Fecha

2-May-07

Hora

12:39

Lugar

Aulas 33 y 32

Operador

Andy

Objetivos

Conseguir en el aula32 préstamos TCP/IP mediante el servidor de DCHP de Andared

Navegar en el aula32 por Internet mediante el router de Andared

Usar la toma ST03 de Andared en el aula33 para que los puestos del aula32 puedan navegar por Internet

(colateral) Préstamos y acceso a Internet de los puestos del aula33 con asignación dinámica de DHCP

Preparativos

Fusión de las LANs de las aulas 32 y 33

Cable directo de 5 metros

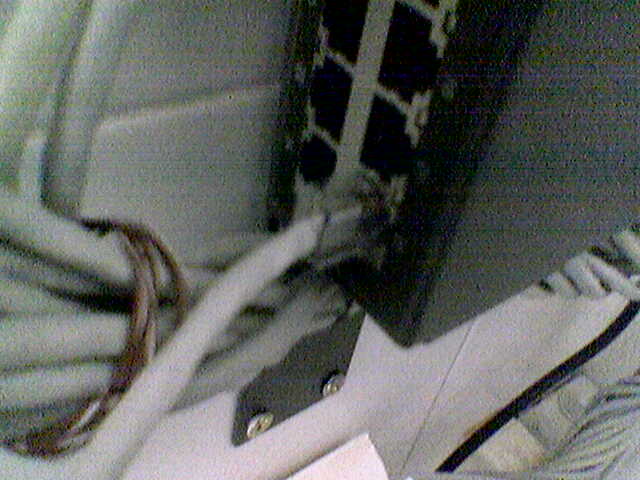

Cableado aula33

Cableado del aula32

Paso	Descripción	Acción	Captura de pantalla

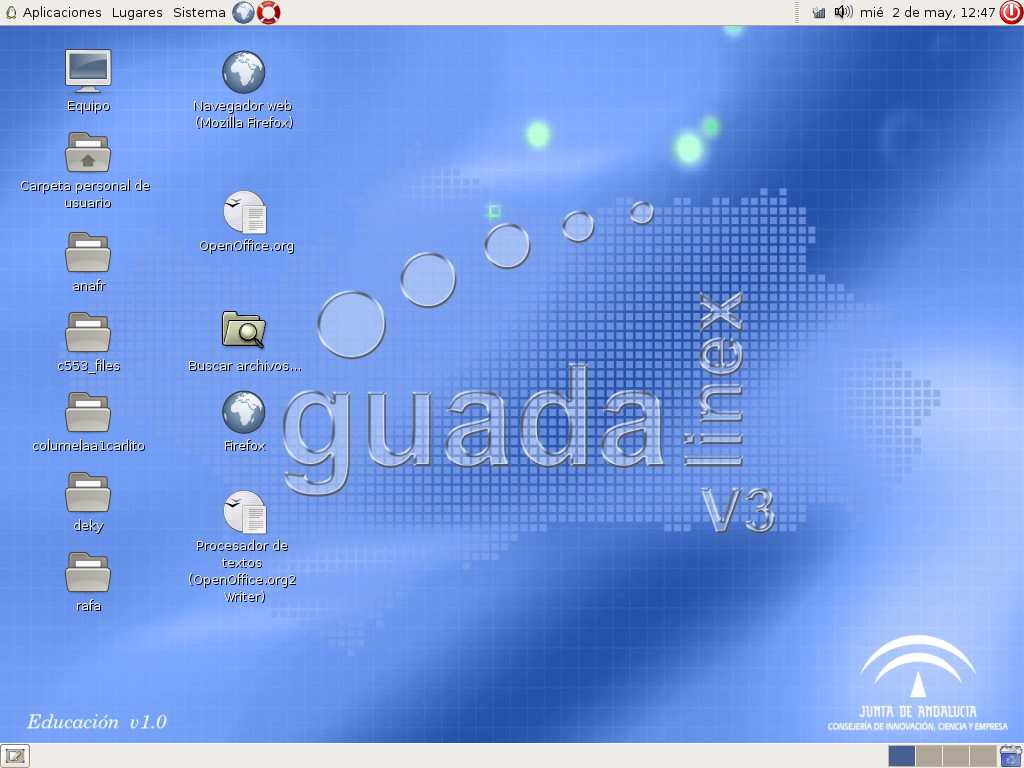

1	Al arrancar puesto pc251-3 del aula 32 comprobamos que usa la interfaz eth0 (cable)	Usuario: usuario Contraseña: usuario

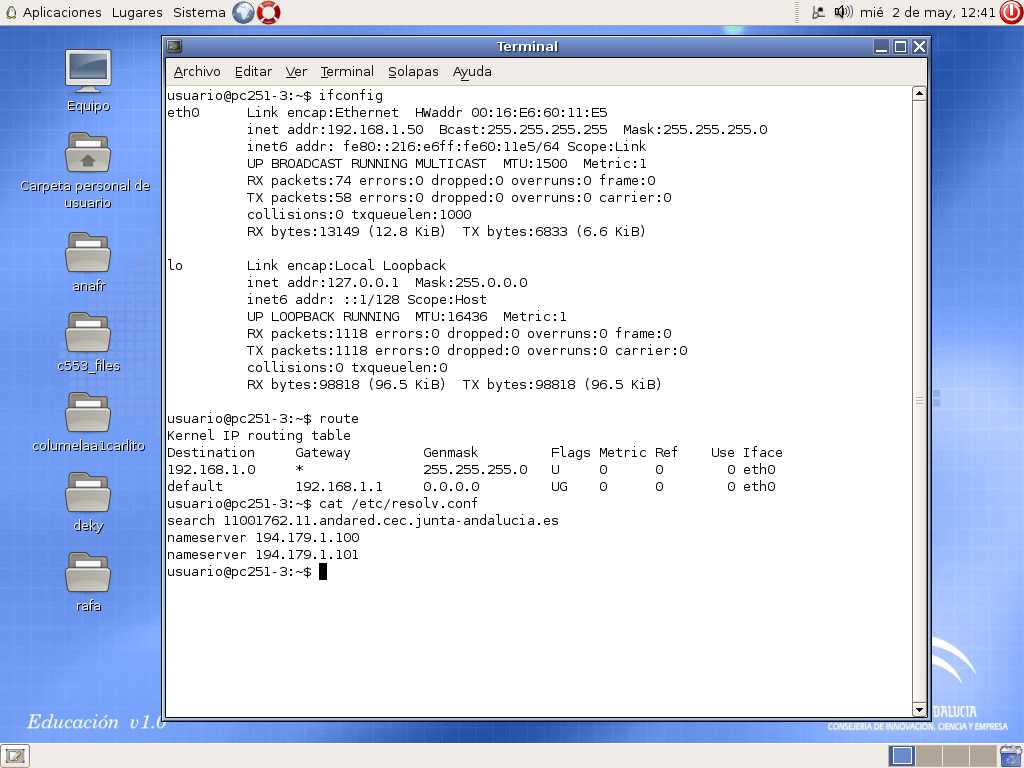

2	2.1.En el pc251-3 muestra la dirección IP 192.168.1.50 y la máscara de red 255.255.255.0 4.2.Muestra que el router predeterminado es 192.168.1.1 4.3.Muestra los servidores de DNS: 11001762.11.andared.cec.junta-andalucia.es 194.179.1.100 194.179.1.101	2.1.ifconfig 2.2.route 2.3.cat /etc/resolv.conf
3	Cambio de la interfaz eth0 (cable) a la interfaz ra0 (inalámbrica)

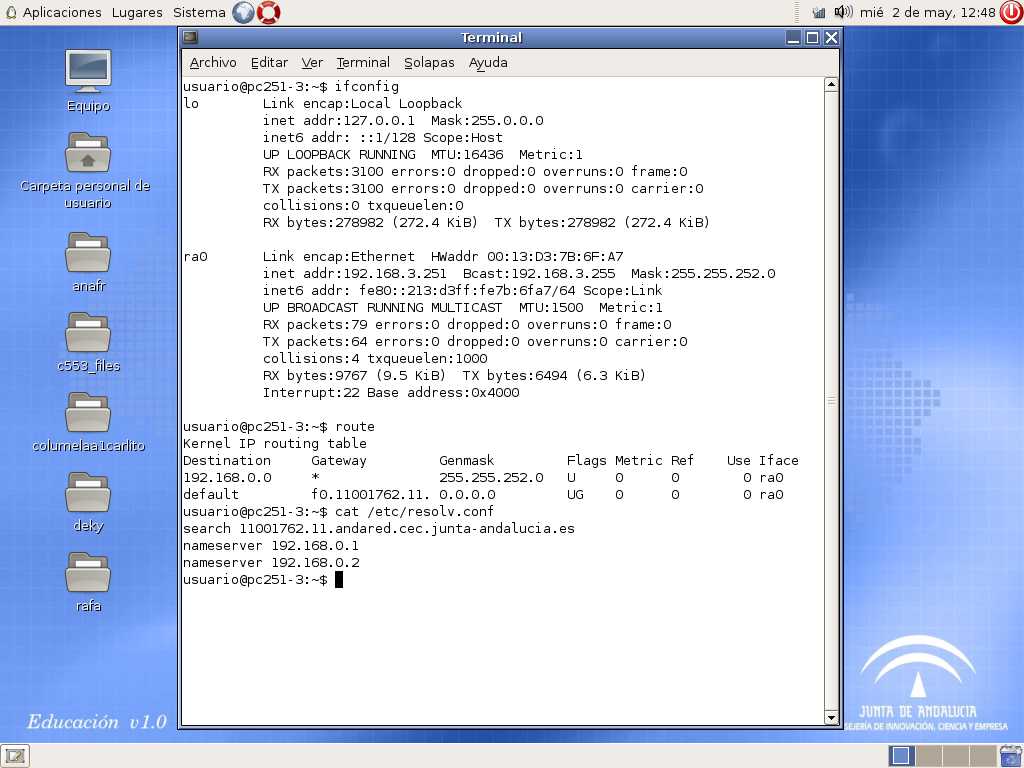

4	4.1.En el pc251-3 muestra la dirección IP 192.168.3.251 y la máscara de red 255.255.252.0 4.2.Muestra que el router predeterminado es f0.11001762.11.andared.cec.junta-andalucia.es 4.3.Muestra los servidores de DNS: 11001762.11.andared.cec.junta-andalucia.es 192.168.0.1 192.168.0.2	4.1.ifconfig 4.2.route 4.3.cat /etc/resolv.conf

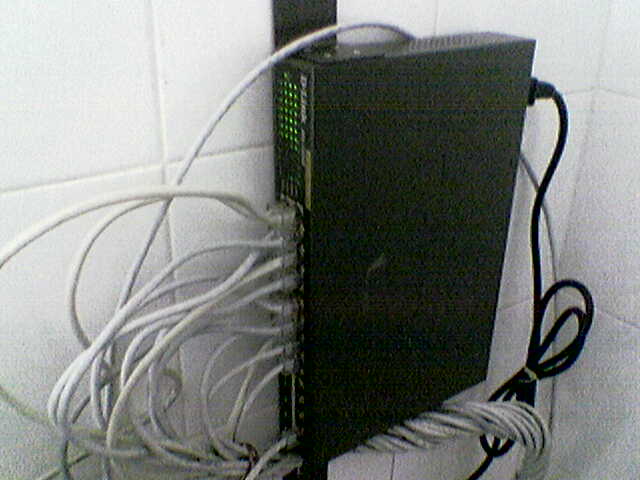

5	Desconectar el router SpeedStream 5660 del aula 33 de la LAN del aula33	Refcable3 se desconecta físicamente del puerto 3 del switch Dlink de la pared del aula33
6	Conectar la LAN del aula 33 a Andared	Conectar físicamente un terminal del cable directo a la toma ST03 de la pared del aula33 y el otro terminal al puerto 3 del switch Dlink de la pared del aula33
7	Cambio de la interfaz ra0 (inalámbrica) a la interfaz eth0 (cable)

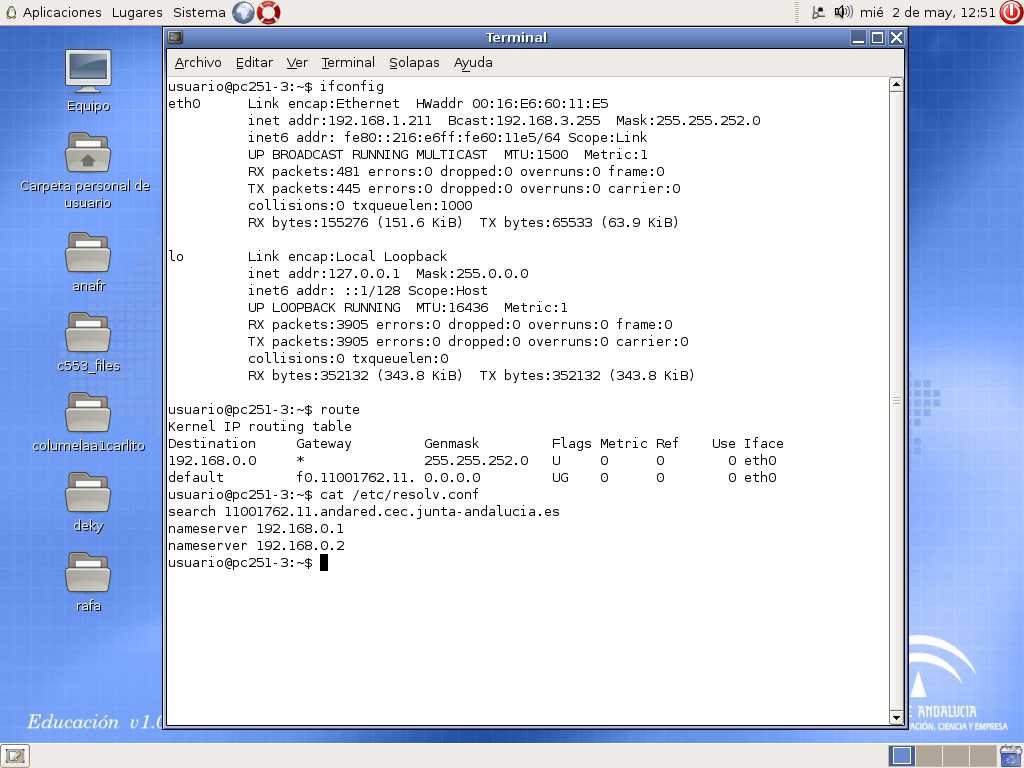

8	8.1.En el pc251-3 muestra la dirección IP 192.168.1.211 y la máscara de red 255.255.252.0 8.2.Muestra que el router predeterminado es f0.11001762.11.andared.cec.junta-andalucia.es 8.3.Muestra los servidores de DNS: 11001762.11.andared.cec.junta-andalucia.es 192.168.0.1 192.168.0.2	8.1.ifconfig 8.2.route 8.3.cat /etc/resolv.conf

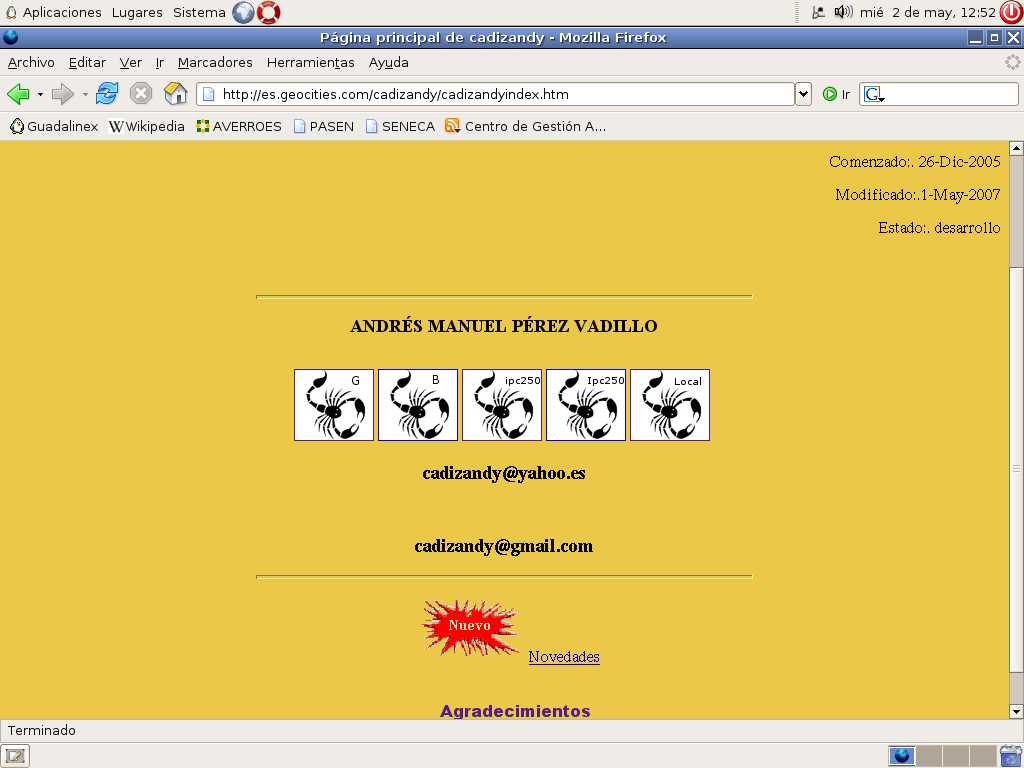

9	Comprobar acceso a Internet	En el navegador teclear la dirección http://es.geocities.com/cadizandy/cadizandyindex.htm

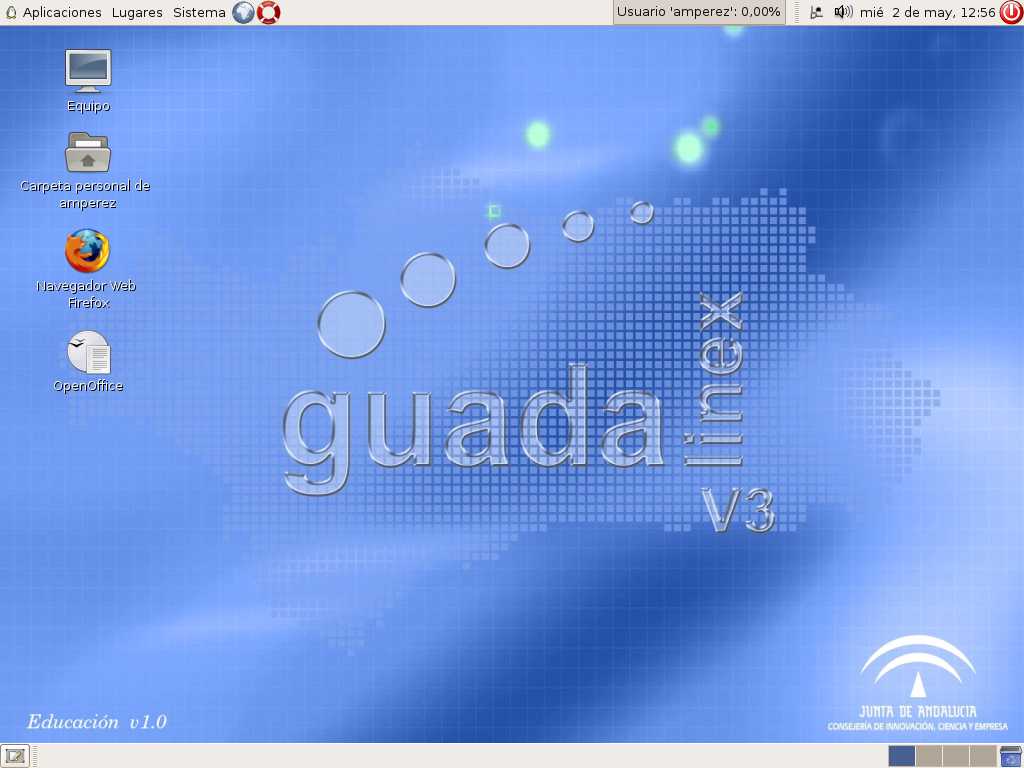

10	Arrancar el puesto pc251-3 del aula32	10.1.Conexión por cable como usuario amperez mediante el servicio LDAP
11	11.1.En el pc251-3 muestra la dirección IP 192.168.1.211 y la máscara de red 255.255.252.0 11.2.Muestra que el router predeterminado es f0.11001762.11.andared.cec.junta-andalucia.es 11.3.Muestra los servidores de DNS: 11001762.11.andared.cec.junta-andalucia.es 192.168.0.1 192.168.0.2	11.1.ifconfig 11.2.route 11.3.cat /etc/resolv.conf

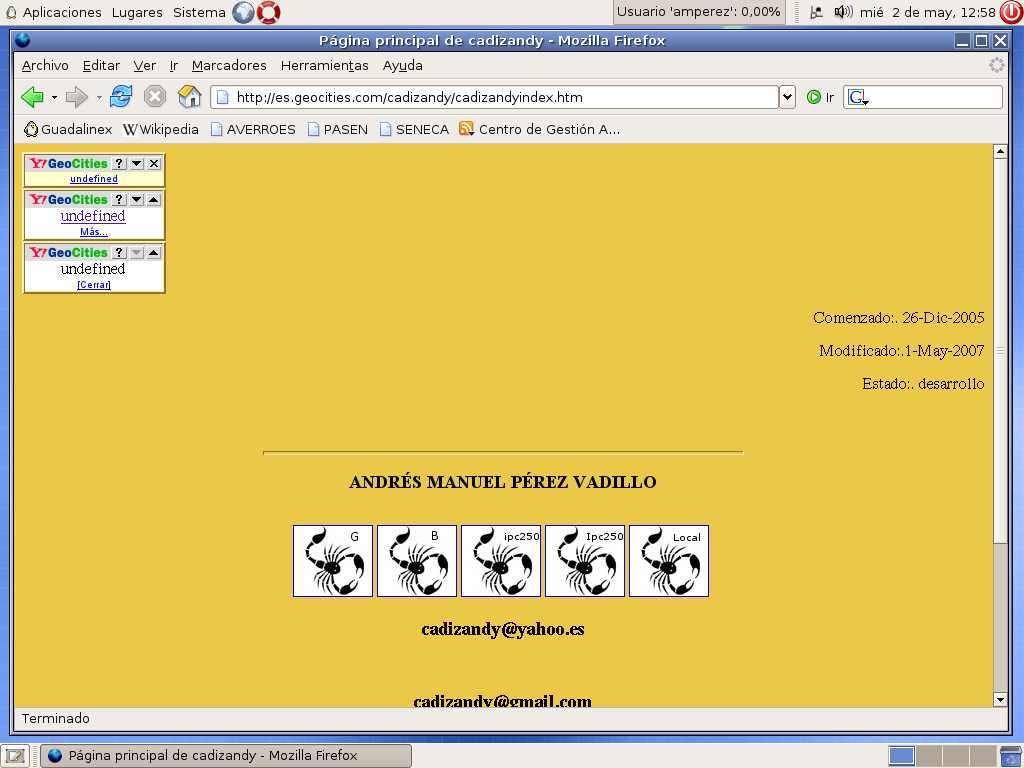

12	Comprobar acceso a Internet	En el navegador teclear la dirección http://es.geocities.com/cadizandy/cadizandyindex.htm
13	Desconectar el puesto pc251-3 del aula32	Se produjo la sincronización correctamente
14	Desconectar la LAN del aula33 de Andared	Desconectar físicamente el terminal del cable directo que va desde la toma ST03 del aula3 al puerto 3 del switch Dlink de la pared del aula33
15	Conectar el router SpeedStream 5660 del aula33 de la LAN del aula33	Recable3 se conecta físicamente al puerto 3 del switch Dlink de la pared del aula33

Conclusiones

Funcionamiento correcto del servicio LDAP para el puesto pc251-3 del aula32

Funcionamiento correcto del servicio DHCP para el puesto pc251-3 del aula32

Funcionamiento correcto del servicio puerta de enlace para el puesto pc251-3 del aula32

Es posible la conexión de la LAN del aula 32 a la LAN del aula 33 y de ella a Andared

Sugerencias

Estudiar la posibilidad de que coexista el router SpeedStream en la LAN de Andared sin que se produzcan conflictos en el direccionamiento

Posible error en la roseta del aula32
