Comenzado:. 26-Abrl-2007.

Modificado:. 9-Jun-2007.

Estado:. desarrollo

Sitio:.

Manual de fusión de las LANs de las aulas 33 y 32 del curso 2006-07

Procedimiento

Fusión de las LANs de las aula 33 y 32, cuando en los puestos del aula32 la conexión pasa de inalámbrica a cable

Fecha

25-04-07

Hora

16:00

Lugar

Aula32

Puestos desde los que se comprueba

Todos los que arrancan y tienen bien el monitor

Puestos en los que hay algún fallo

puestoprofesor y puesto10

Objetivos

1.Conseguir préstamos TCP/IP mediante el servidor de DCHP en el router SpeedStream5660

2.Usar el router del aula33 para que los puestos del aula32 puedan navegar por Internet

3 (colateral).Acceso a los servicios de PC250 (FTP, TELNET, HTTP, SSH, SGBD, ...)

Preparativos

1.Documentar el cableado del aula33. Cableado del aula33

2.Se conecta el cable etiquetado como A32-A33 en el puerto 1 del switch Surecom del aula32. Véase refcable23

3.En los puestos del aula 32 se cambia el tipo de conexión inalámbrica a conexión por cable

Paso	Descripción	Comando	Captura de pantalla

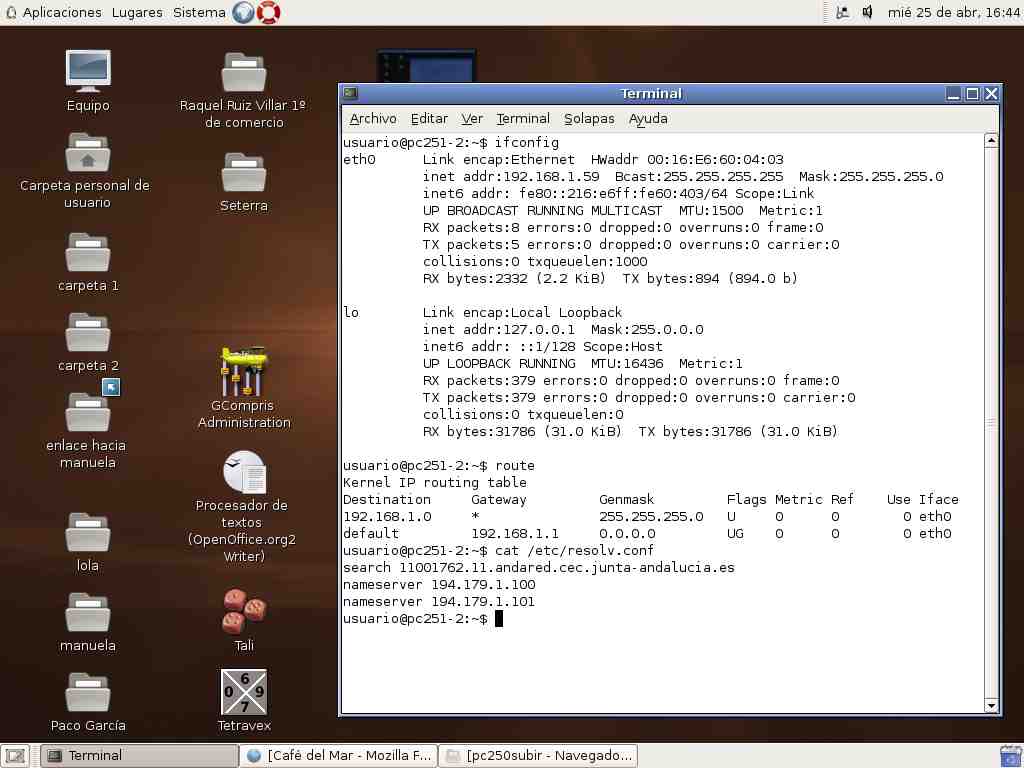

16	16.1.En el pc251-2 muestra la dirección IP 192.168.1.59 y la máscara de red 255.255.255.0 16.2.Muestra que el router predeterminado es 192.168.1.1 16.3.Muestra los servidores de DNS Hora: 16:44	16.1.ifconfig 16.2.route 16.3.cat /etc/resolv.conf

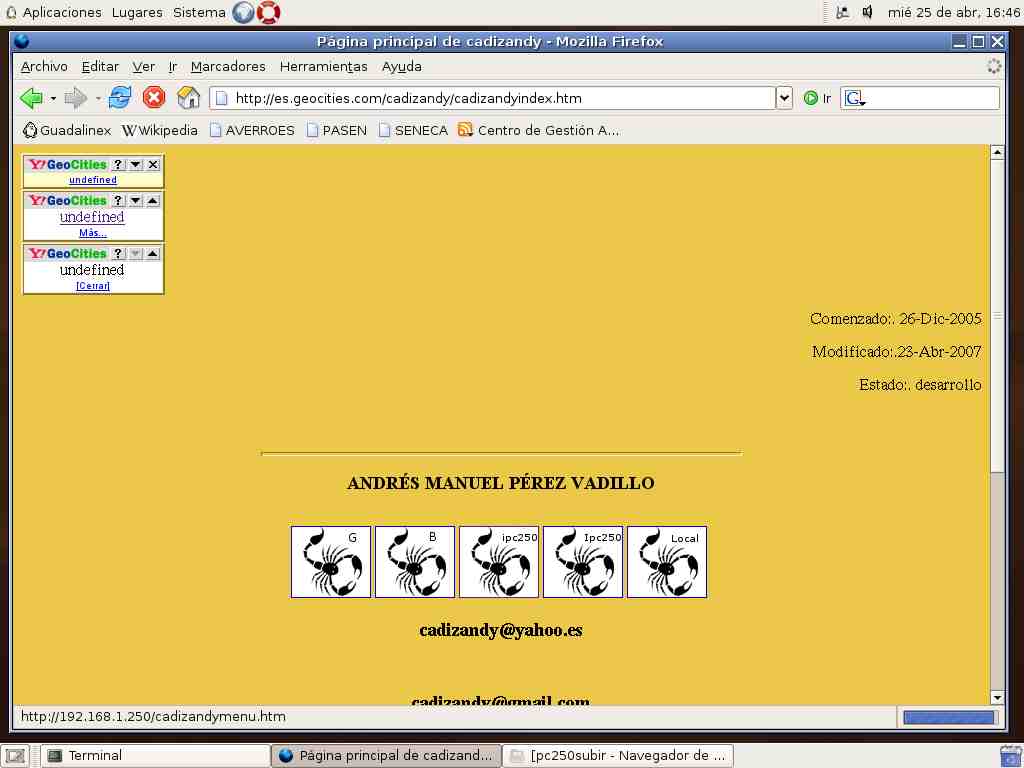

17	Comprobar acceso a Internet	En el navegador teclear la dirección http://es.geocities.com/cadizandy/cadizandyindex.htm

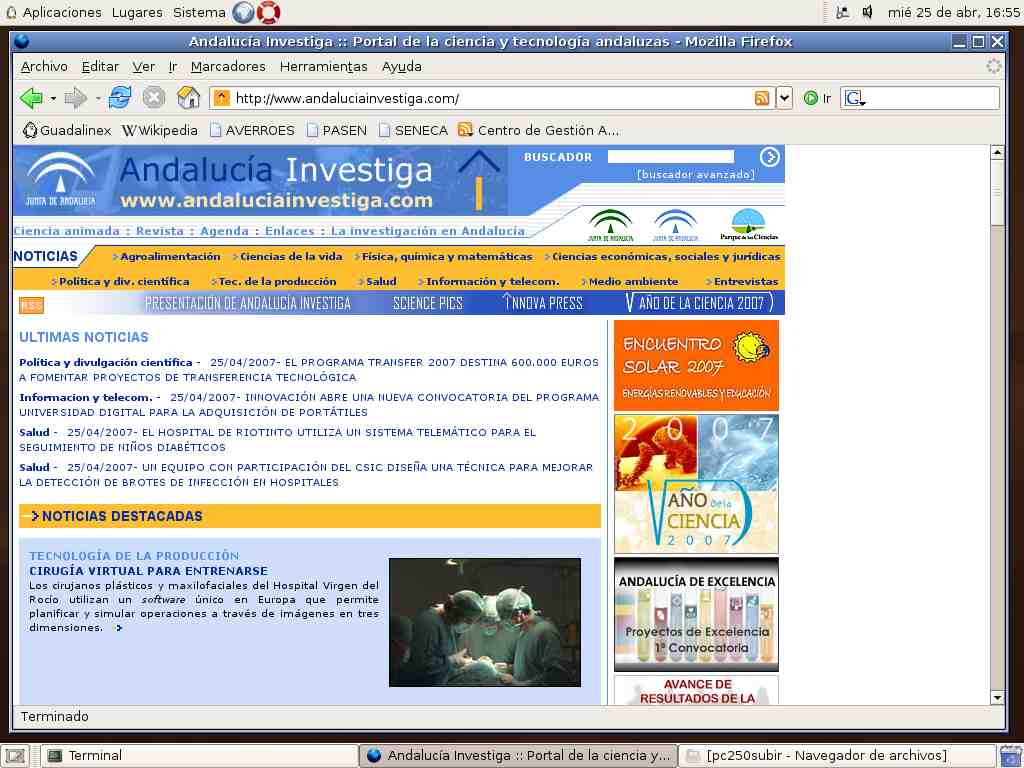

18	Comprobar acceso a Internet	Navegar hasta llegar a la dirección http://www.andaluciainvestiga.com/

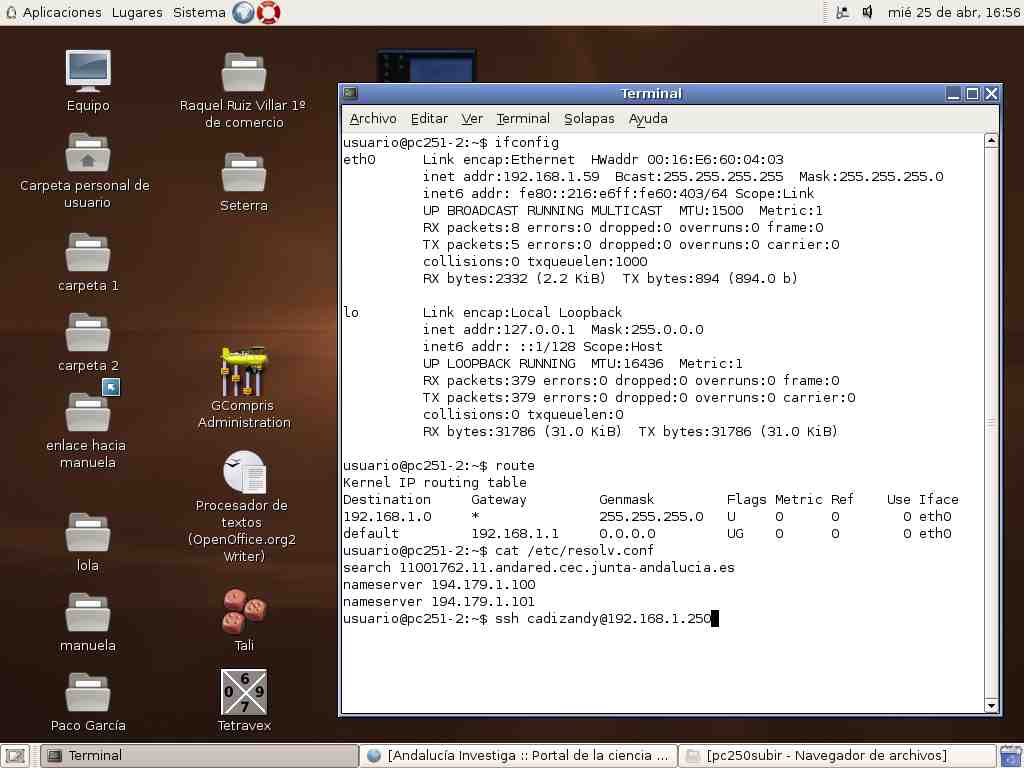

19	Comprobar conexión segura al PC250	ssh [email protected]

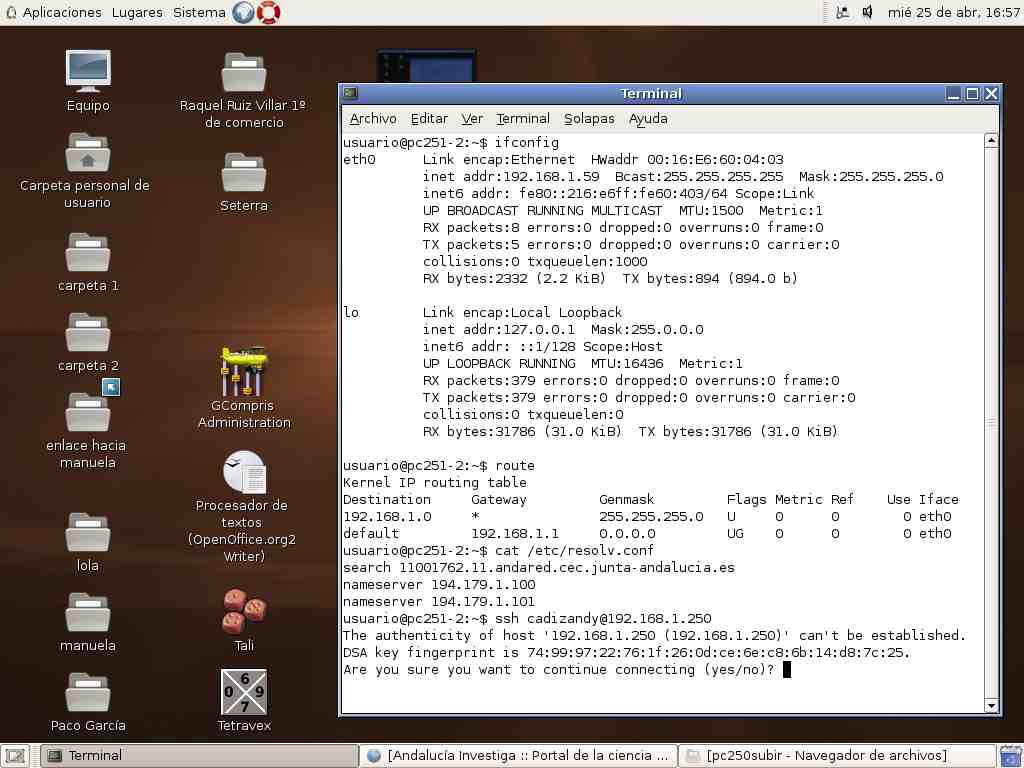

20	El servidor de SSH del PC250 nos manda un certificado y nos pide confirmación

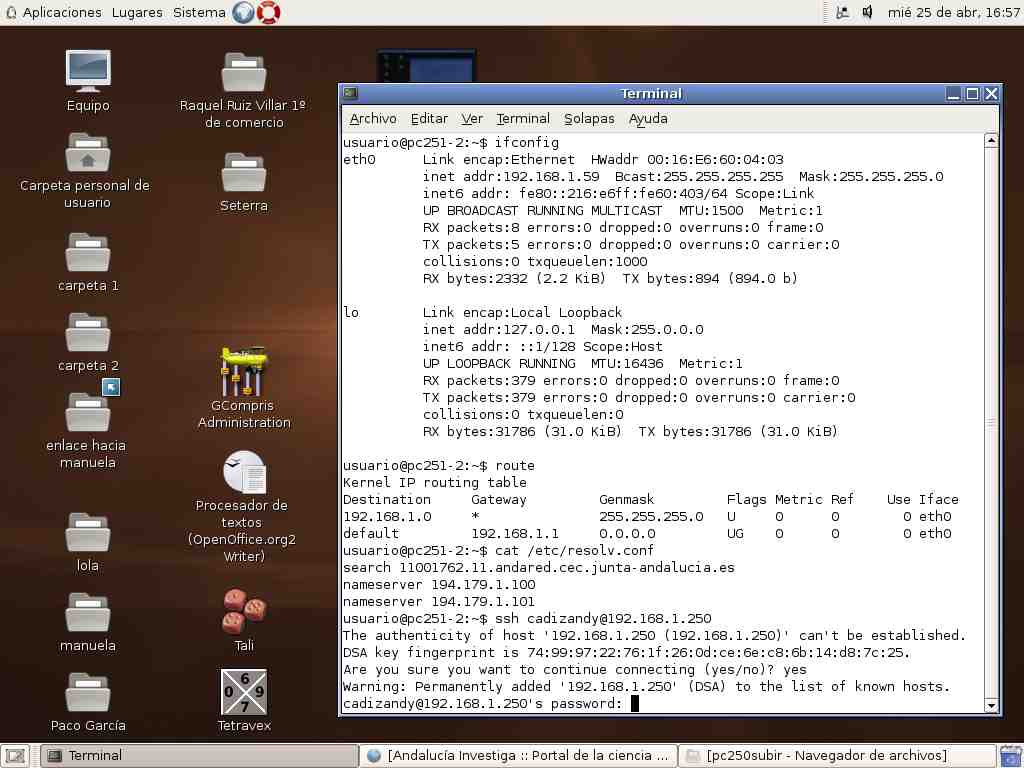

21	21.1.Aceptamos el certificado 21.2.Nos pide la contraseña	21.1.Tecleamos yes
22	22.1.Introducimos la contraseña 22.2.Nos informa que la última conexión la realizamos a las 16:52 (según el reloj del PC250) desde la máquina con IP 192.168.1.62	22.1.Tecleamos la contraseña

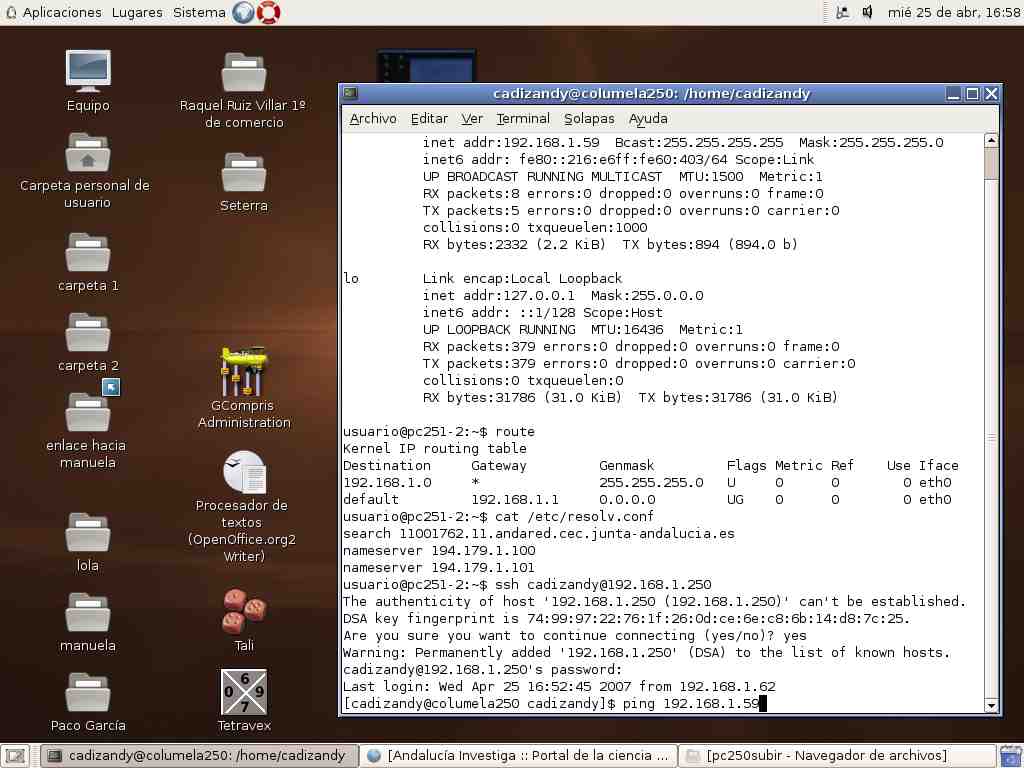

23	23.1.Desde la sesión en el PC250 comprobamos que el puesto desde el que tecleamos (pc251-2) responde a los paquetes ICMP (para ver si está instalado algún cortafuegos en los puestos del aula32)	23.1.ping 192.168.1.59

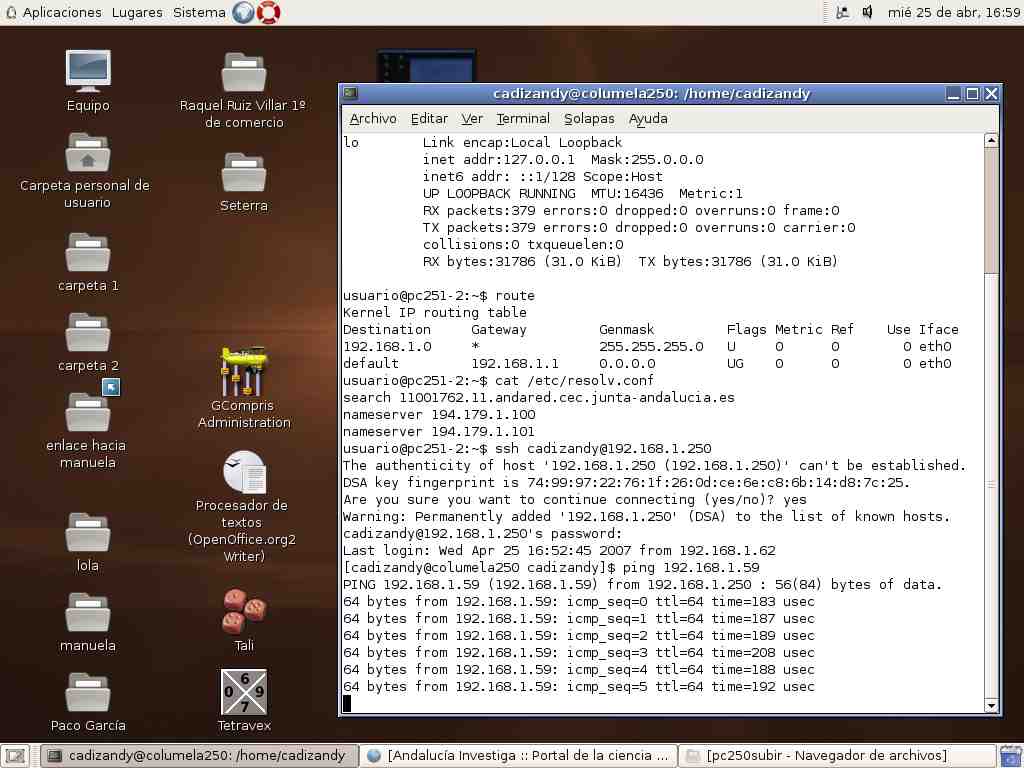

24	Respuesta que oscila entre los 183 y los 208 microsegundos Hora: 16:59

Conclusiones

1.Se han fusionado con éxito la redes de área local de las aulas 32 y 33 mediante cable

2.Los préstamos DHCP del router SpeedStream5660 del aula33 son aceptados por los puestos del aula32 mediante cable. El 24-Abrl-07 Paso 1 no funcionó servicio de DCHP mediante cable en la LAN del aula32

3.Los puestos del aula32 navegan por Internet mediante el router SpeedStream5660 del aula33 mediante cable

(colateral).Los puestos del aula32 acceden a los servicios del servidor PC250 del aula33 mediante cable

Sugerencias

Conectar la LAN del aula 31 a las LANs de las aulas 32 y 33

Comprobar la toma ethernet del aula 32

Conectar la LAN del aula 33 a Andared mediante toma ethernet ST03 del aula 33. El 2-May-07 se consiguió el Uso en el aula33 del servidor de DHCP de Andared y la Conexión a Andared de las LANs de las aulas 32 y 33
