ขั้นตอนการตั้งค่าการทดสอบ
1.เปิดเครื่อง กดปุ่ม Power บนตัวเครื่องค้างไว้ประมาณ 3 วินาที
2.กดปุ่มเมนู 2 ครั้ง เพื่อเลื่อนแท็บไปที่ Measure Settings
3. ตั้งค่า Wavelength ที่ต้องการทดสอบ
4. ตั้งค่า Scan mode ด้วยวิธี auto ตัวเครื่องจะกำหนดค่าต่างๆให้อัตโนมัติ
5. กรณีตั้งค่า Scan mode ด้วยวิธี Manual กรณีนี้ต้องตั้งค่าต่างๆเอง ดังนี้
- Range
- Pulse Width
- Average Time
- Splice Loss
- Reflection Threshold
- End Threshold
- Refractive Rate
- Scatter Coefficient
ขั้นตอนการทดสอบ
1.ทำการเสียบสาย Dummy load เข้ากับตัวเครื่อง OTDR และปลายอีกด้านเสียบเข้ากับ adapter ตามคอร์ที่ต้องการทดสอบ หลังจากนั้นกดปุ่ม Scan บนตัวเครื่อง OTDR เพื่อเริ่มทำการทดสอบ เมื่อเครื่องทดสอบเรียบร้อยแล้ว ทำการเลื่อนเคอร์เซอร์ A และ B เพื่อดูระยะทางและค่า Loss โดยกดปุ่ม Marker และเลื่อนเคอร์เซอร์ไปตามตำแหน่งที่ต้องการวัด เครื่อง OTDR จะโชว์ระยะทางและค่า Loss ตามที่เราได้ทำการมาร์กไว้

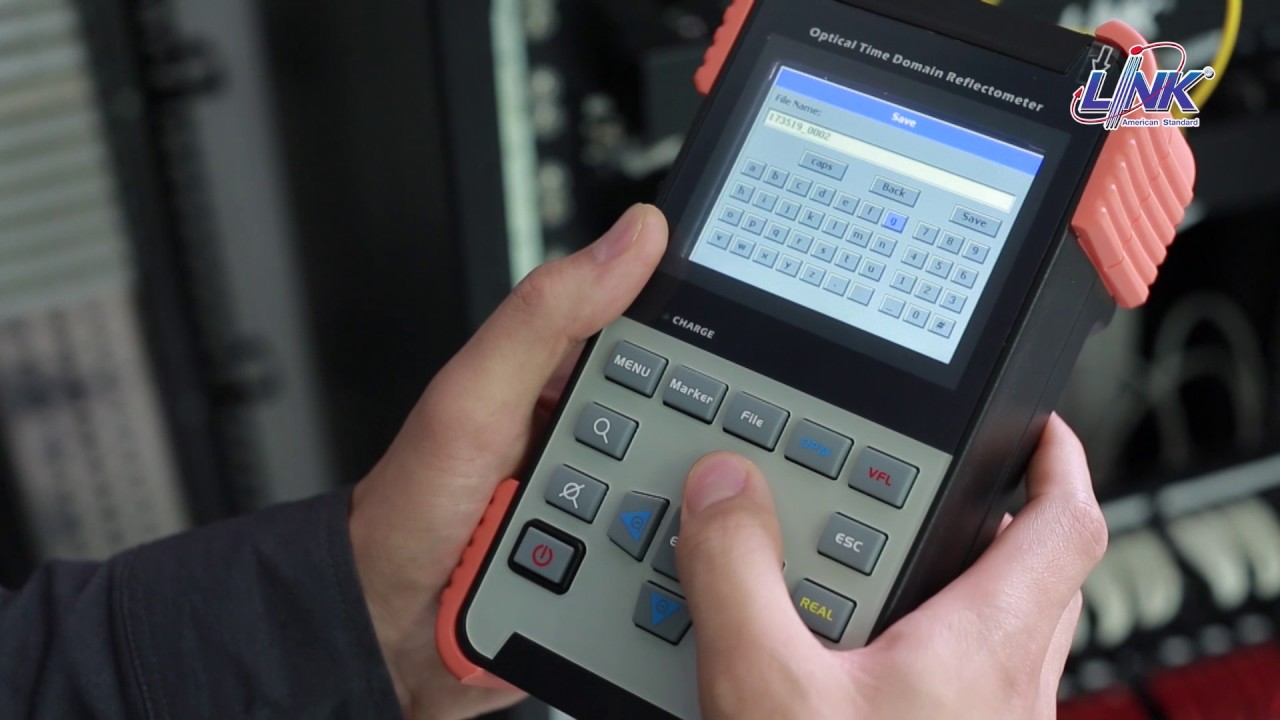

2.ขั้นตอนการบันทึกผลการทดสอบ กดที่ปุ่ม File บนตัวเครื่อง แล้วตั้งชื่อไฟล์ตามต้องการ เลื่อนเคอร์เซอร์ไอคอน save บนหน้าจอแล้วกดปุ่ม Enter ตัวเครื่องก็จะทำการบันทึกผลการทดสอบเรียบร้อย ทำการทดสอบและบันทึกผลตามขั้นตอนนี้จนครบทุกคอร์
2.เครื่อง Power Meter

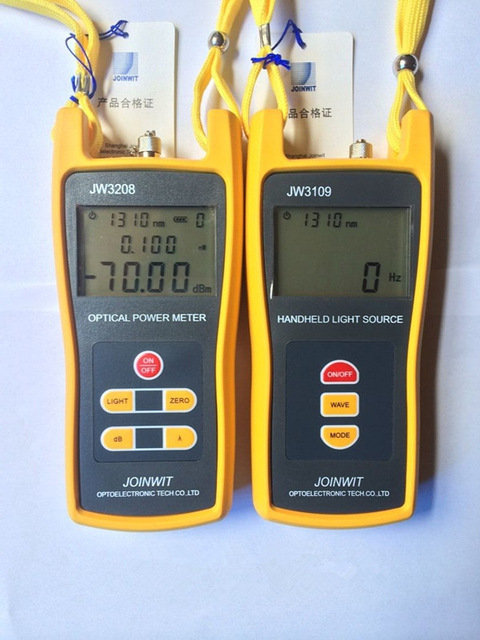

ขั้นตอนการทดสอบด้วยเครื่อง Power Meter และ Light Source
เปิดเครื่อง Power Meter และ Light Source เลือก Wavelength ที่ต้องการทดสอบโดยกดปุ่มแลมด้า( λ ) บนตัวเครื่อง จากนั้นนำสาย Test Cord เสียบเข้ากับตัวเครื่อง Power Meter และ Light Source แล้วกดปุ่ม REF ที่เครื่อง Power Meter ค้างไว้ประมาณ 3 วินาที เพื่อเซ็ตค่า Reference หลังจากนั้นถอดสาย Test Cord ฝั่ง Power Meter ออก แต่ห้ามถอดสายฝั่ง Light Source ออก จากนั้นนำเครื่อง Power Meter และ Light Source ไปต่อเข้ากับสาย Fiber ที่ต้องการทดสอบ เครื่อง Power Meter จะแสดงค่า Loss บนหน้าจอ แล้วกดปุ่ม save บนตัวเครื่อง Power Meter หรือจดค่าผลการทดสอบ ทำการทดสอบและบันทึกผลตามขั้นตอนนี้จนครบทุกคอร์
| | | | | |
