Visita 04 - Residencial Mar Aberto

Quarta-feira (22/10/08) - Horário da Visita: 10:00 - 11:00

Nesta visita, realizada no dia 22/10/2008 (quarta-feira),estavam sendo executados os seguintes serviços: escavação, bombeamento de água, locação de determinadas sapatas e colocação das fôrmas. Notou-se que algumas sapatas já haviam recebido o lastro de concreto magro e outras sapatas já estavam em estágio mais avançado, com suas bases piramidais concretadas.

As fotos 1 e 2 mostram a visão geral do canteiro de obras e a fase em que se encontra a construção.

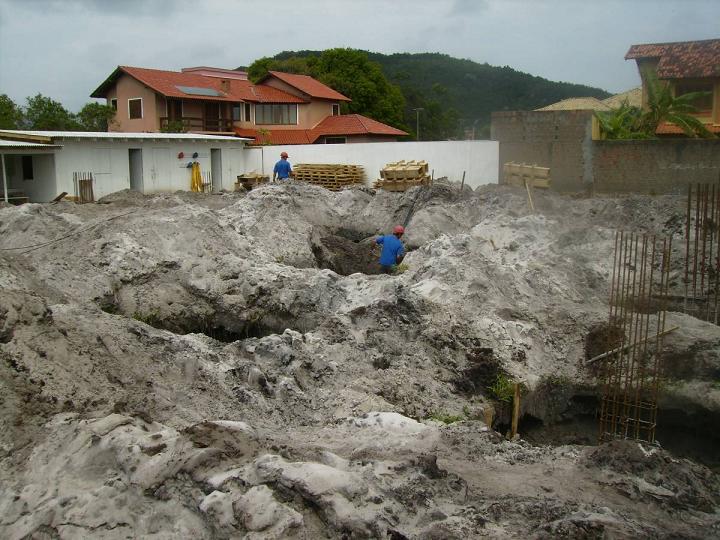

Foto 1: Visão geral do canteiro de obras e fase em que se encontra a construção.

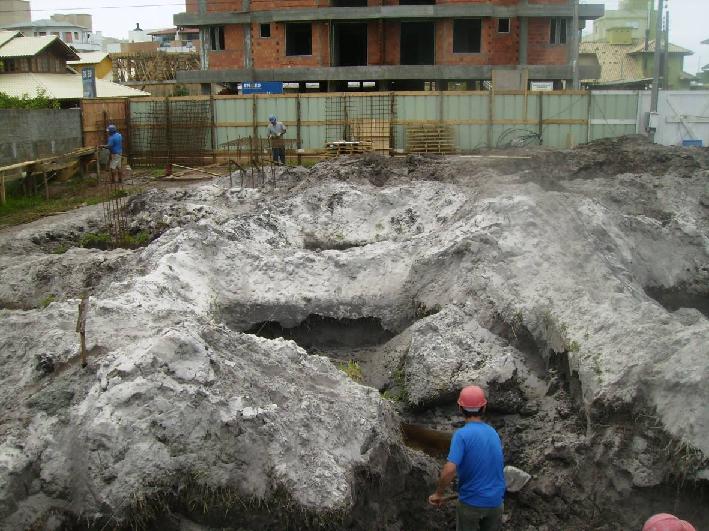

Foto 2: Visão geral do canteiro de obras, notando a execução de diferentes serviços separadamente.


A foto 3 está mostrando a planta de locação das sapatas, anexada por um suporte de madeira para facilitar o manuseio em obra. Essa planta traz todas as coordenadas do centro das sapatas (que corresponderá também ao centro de cada pilar correspondente) e as dimensões das mesmas (comprimento e largura).

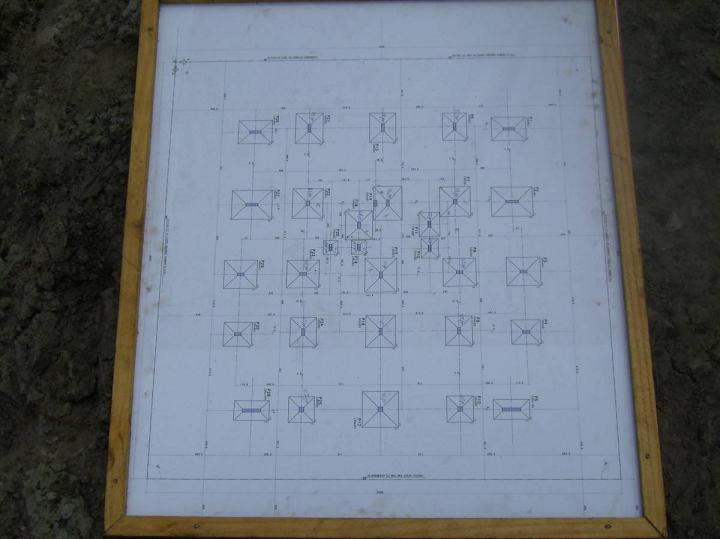

Foto 3: Planta de locação das sapatas.

A locação das sapatas é feita a partir do gabarito, mostrado na foto 4.

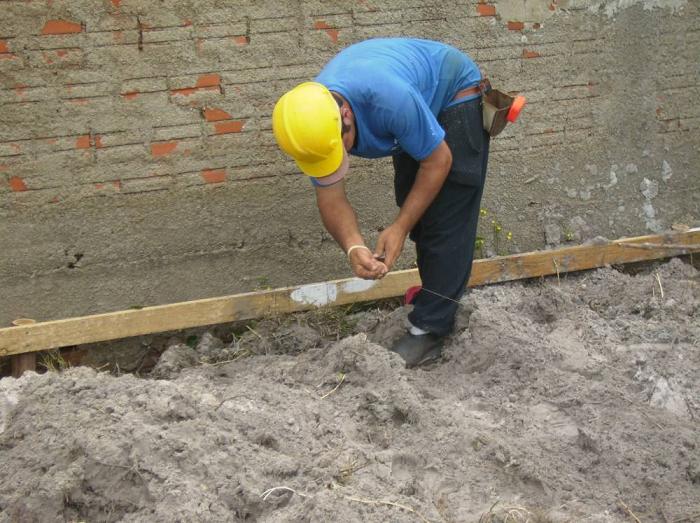

Foto 4: Colocação da linha de náilon no gabarito para a locação da sapata.

Na foto 5 podemos ver a escavação de uma certa área que receberá uma sapata isolada. Tal escavação é feita até a cota de apoio, onde temos solo firme.

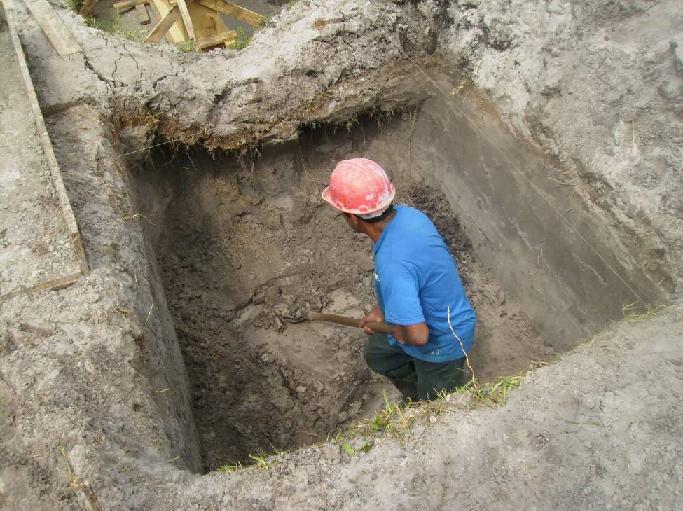

Foto 5: Escavação em área que receberá sapata isolada.

Na foto 6, observa-se a colocação da fôrma da base retangular da sapata em local previamente escavado. Posteriormente, tal base será locada adequadamente.

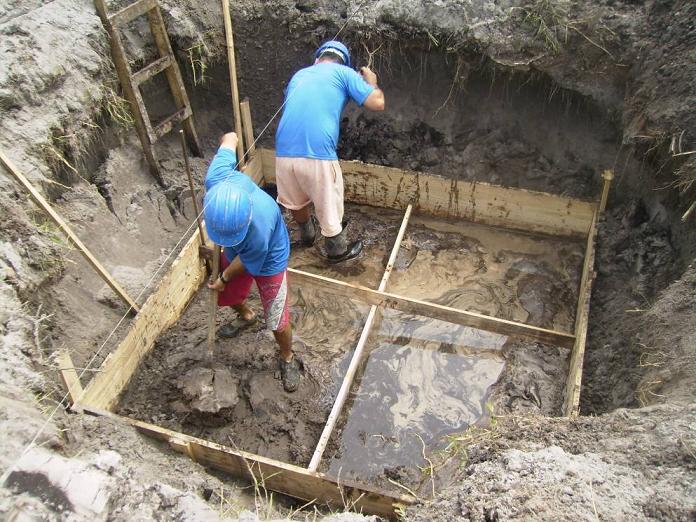

Foto 6: Colocação da fôrma da base em local escavado.
