SOPORTE PORTALAMPARAS

SEGUNDA EVALUACIÓN

( Introducción a los procesos de mecanizado básico )

( Características de los materiales metálicos y sus tratamientos )

( Realización de operaciones de mecanizado. Torno )

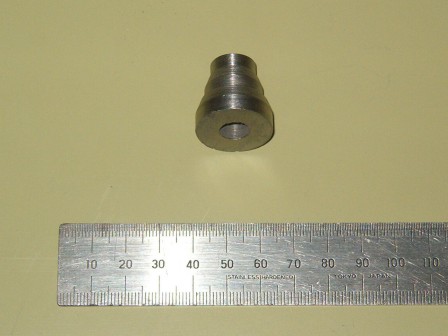

Actividad nº 7: Soporte portalámparas.

1 - Ejercicio individual de aprendizaje práctico.

2 - Tiempo estimado 8h.

3 - Bibliografía adjunta.

4 - Proceso de realización en el Aula Taller1.

5 - Exposición teórica del ejercicio 1.30 h.

..................................................................................................................................................

Objetivos:

- Desarrollar la capacidad de interpretar y sintetizar lo aprendido.

- Tomar decisiones en el transcurso de la práctica.

- Establecer normas de seguridad personal y colectivas.

- Desarrollar habilidades manuales acordes a la actividad solicitada.

- Memorizar los contenidos básicos del 2º trimestre.

- Conocer el manejo y funcionamiento de máquinas herramientas ( Torno ).

Proceso de trabajo:

1- Cortar con la sierra circular un trozo perfil circular mazizo de 60x25

2- Con los conocimientos sobre operaciones de mecanizado que de máquinas herramienta hemos aprendido, llevar la pieza cortada al torno y sujetarla en el plato giratorio.

3- De acuerdo con la longitud de pieza que tenemos fijaremos la pieza en el plato de forma que el extremo donde vamos a trabajar sobresalga del plato giratorio la longitud suficiente que nos permita trabajar sin riesgos.

4- Comprobar que la herramienta está perfectamente sujeta y a la altura de centros adecuada.

5- De acuerdo al material de la pieza y de la heramienta como al avance y penetración de la hta. así como a la refrigeración, seleccionaremos la velocidad de corte más correcta y económica.

6- Protegerse los ojos durante la práctica de esta acticidad.

7- Realizar la operación de refrentado sobre el extremo visible de la pieza. Con ello conseguiremos tener la cara frontal con un mecanizado plano y a 90º

8- Con la cara refrentada como referencia y la ayuda de un calibre, marcar sobre el cilindro la longitud de cilindrado de mayor diámetro; para ello marcar levemente, con la punta de la hta. y el giro de la pieza esta distancia.  Una vez sea visible, realizar la operación de cilindrado. Así haremos con todos los diámetros correlativamente inferiores hasta la consecución del ejercicio.

9- Colocar el carro superior ( charriot ) a 25º. En esta posición realizar la operación de cilindrado cónico.

10- Con la ayuda del contrapunto y un portabrocas realizar la operación de taladrado sobre la pieza a 9 mm.

11- Cortar con la sierra circular a la longitud marcada en el croquis.
