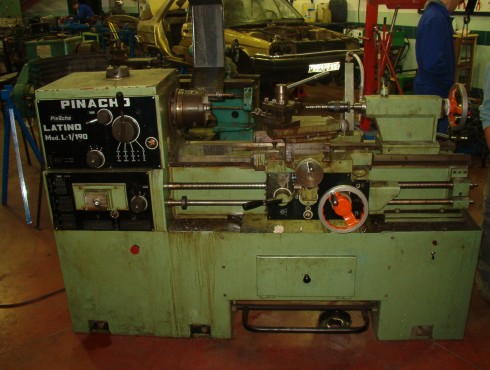

La maquina herramienta que realiza trabajos de torneado se llama torno. Las principale operaciones que realiza son: cilindrado, refrentado, torneado cónico y roscado.

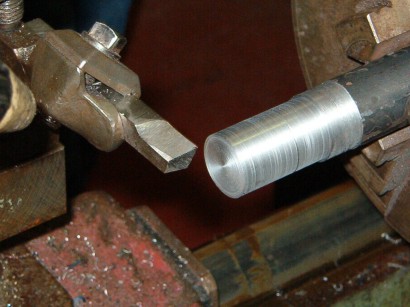

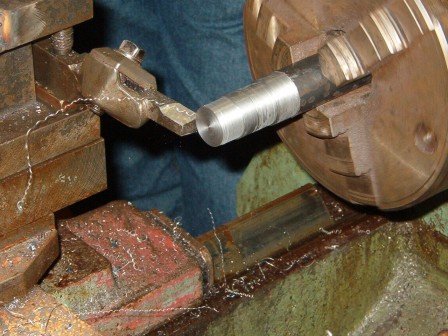

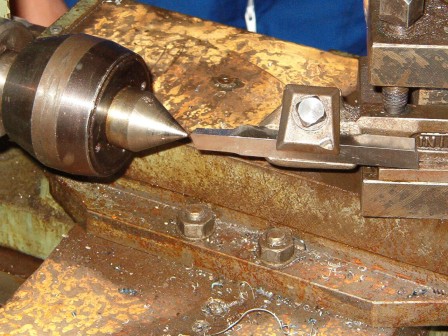

Según esta fotografia la pieza fijada en el plato giratorio tiene realizadas las operaciones iniciales de refrentado y un primer cilindrado.
El operario será el que adecúe el avance, de acuerdo con el trabajo, material y herramienta.

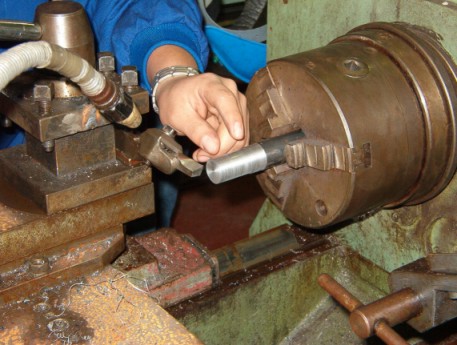

Debemos trabajar siempre con buenas medidas de protección y seguridad personal

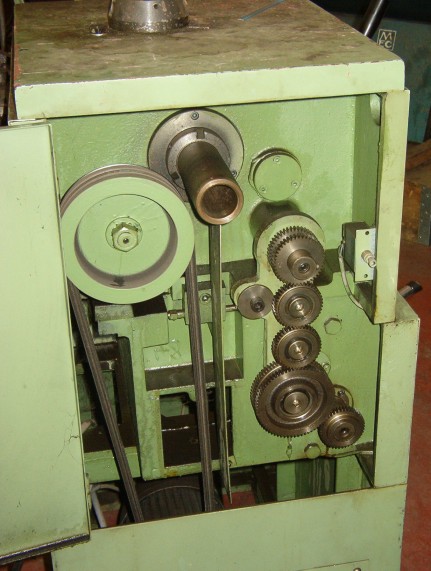

Para variar el nº de revoluciones de la barra de cilindrar se hace por medio de un grupo de engranajes dispuestos en la lira y caja Norton
Los carros son el grupo mecánico que se desplaza a lo largo de las guías de la bancada.
Conviene que la punta de la herramienta este a la altura de centros correcta o en defecto por arriba.
Para un material duro y frágil es necesario emplear una velocidad de corte pequeña; por el contrario para un material blando, la velocidad es mayor.

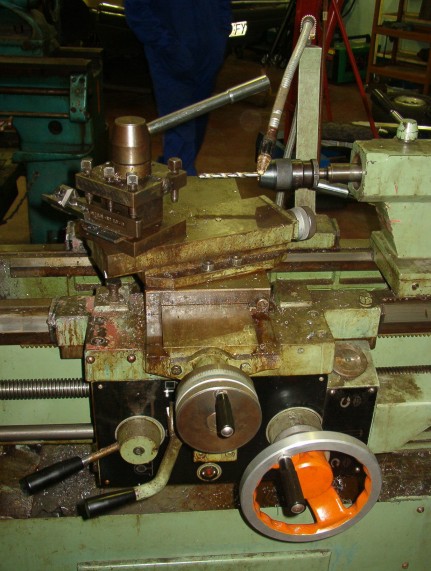

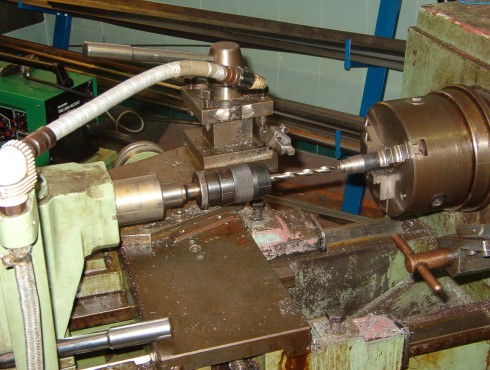

Las operaciones de taladrado se efectúan directamente en el torno.

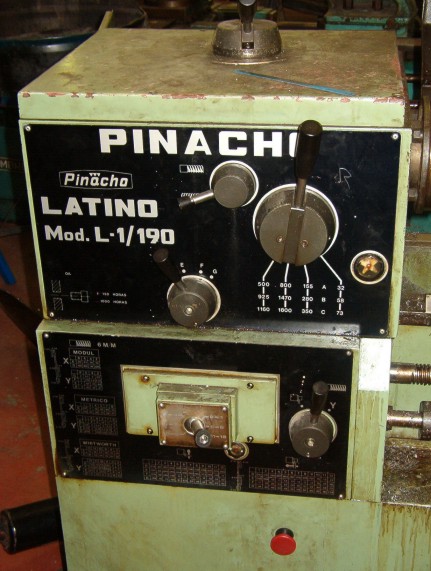

La caja de velocidades son una serie de engranajes situados en diferentes ejes.
- Materiales para las herramientas.
- Denominación de aristas y superficies.
- Angulos de las herramientas.
- Designación de las herramientas.
- Herramientas de perfil constante.
- Herramientas elementales de torno.
5 - HERRAMIENTAS DE FRESADORA.
- Herramientas de corte múltiple (fresas).
- Aristas y superficies características.
- Ángulos característicos de una fresa.
6 - OTRO TIPO DE HERRAMIENTAS ( ÚTILES )
1.1 Definición.- La limadora es una máquina de movimiento alternativo horizontal. Su forma de trabajar se la debe a una herramienta simple. El corte realizado por la hta. simple se da de forma perpendicular al paso de la pieza que se desplaza en la mesa de trabajo.
1.2 Elementos de composición.- Los órganos y elementos de una limadora están distribuidos de la siguiente forma:
Bancada.- Soporte general donde van todos los demás mecanismos. En su interior se monta el mecanismo de biela-manivela y colisa, que consigue el movimiento alternativo del carnero.
Carnero.- Es un carro donde se soporta la herramienta de corte.
La mesa.- En ella se sujetan las piezas que se van a mover vertical y horizontalmente.
2.2 Elementos de composición.-
Tornear es hacer piezas de revolución con el movimiento de la pieza y la herramienta. Las principales operaciones que un torno realiza son: Cilindrado, refrentado, torneado cónico, roscado, torneado de forma, ranurado y tronceado.
3.1 Tipos de torno.- Hay distintos tipos de torno: Automático, revolver, de producción, copiador, torno al aire y paralelo.
3.2 Elementos de composición.- En el torno paralelo podemos hacer los siguientes grupos de composición:
- Bancada. Es el soporte o base de los demás elementos del torno. Hecha de fundición tiene el aspecto de robusta y consistente. Mecanizada en algunas de sus partes le dan la posibilidad de servir de guias de carros y otros componentes.
- Cabezal. Situado en un extremo superior del torno sobre la bancada, aloja en su interior todos los mecanismos de transmisión y velocidad. A través de un husillo o eje principal ( hueco) saca el movimiento hacia el plato de sujeción de piezas.
- Sistemas de carros. Compuesto por tres carros que se deslizan sobre guias en V sobre la bancada, se encargan de transmitir los movimientos de penetración y avance.
Estos se diferenciarían según que:
1- Carro principal.
2- Carro transversal.
3- Carro superior.
3.3 Movimientos al tornear.- Los movimientos del torno son:
- Movimiento principal. Es el que lleva la pieza al rotar sobre su eje.
- Movimiento de avance. Cuando la herramienta se desplaza longitudinalmente sobre la pieza.
- Movimiento de penetración. Establece la cantidad de material que se va a cortar.
3.4 Cadena cinemática.- Es una representación gráfica de los mecanismos y sistemas que intervienen en la transmisión del movimiento en toda máquina.
En ella podrían intervenir entre otros mecanismos:
- Motor eléctrico
- Conos de poleas.
- Caja de velocidades.
- Ejes y husillos para los movimientos de avance junto con la lira y caja Norton.
El realizar una pieza en el torno, es necesario disponer de una herramienta de corte, llamada generalmente herramienta o cuchilla.
La parte activa de la herramienta ha de tener las siguientes características:
- Que posea una gran tenacidad para evitar la rotura por choque y para soportar los esfuerzos puestos en juego.
- Que sea resistente a la abrasión que le proporciona un elevado poder cortante.
Estas características son opuestas, se le da más importancia a la segunda debido al aspecto económico.
4.1 Materiales.- Los materiales empleados en las hta. de corte se pueden clasificar por orden creciente a su abrasión y sería:
- Aceros al carbono. Son aceros fundidos con el 1 al 1.5 % de carbono. Ejemplo un F.515 normalizado para hta. de corte tendría 0.97 % de C y 0.30 % de Mn.
- Aceros aleados. Llamados también semi-rápidos. Su poder cortante está comprendido entre los aceros al carbono y los aceros rápidos.
- Aceros rápidos. Los aceros rápidos son aceros al carbono ( 0.7 % C ) a los que se les adiciona tungsteno o wolframio, mejorando las propiedades cortantes del acero, además se le añaden pequeñas cantidades de metales nobles. Un ejemplo de esto sería el acero normalizado F-552 ( acero rápido superior ) con 0.7% de C, 4% de Cr, 18% de W y 1.10% de Va. ó el F-554 ( aceros extra-rápidos ) con 0.8% de C, 5% de Cr,18% de W, 1.1% de Va, 1% de Mo y 11% de Co.
- Aleaciones no ferrosas. Conocidas también con los nombres de stellita, alacrita, etc. Son aleaciones compuestas por altos porcentajes de cobalto, cromo, tungsteno y carbono. Su dureza es comparable a la de los aceros rápidos de mejor calidad. Se utilizan para mecanizar fundiciones y materiales de viruta corta.
- Metales duros. Son aglomerados de tungsteno 90%, carbono 8% y cobalto hasta 8% mezclados en polvo finísimo y comprimidos bajo presión de 4000 kg/cm se comercializan en forma de plaquitas.
- Cerámicas de corte. Es un material constituido principalmente por oxido de aluminio un 80%. No es un material metálico ni buen conductor de la electricidad. Se emplea bajo la forma de plaquitas como en los metales duros.
- Diamante. Es el más duro de los cuerpos conocidos. Puede ser utilizado como útil cortante. Su pulido es peculiar, de alta precisión y su empleo es muy reducido debido a su fragilidad y elevado coste.
4.2

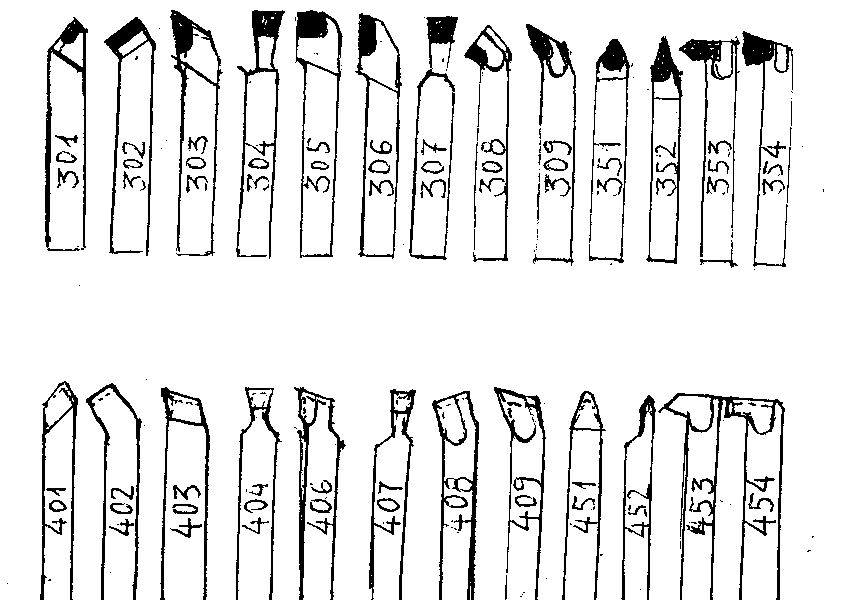

Normalización de cuchillas.
301 ó 401 - Herramientas de cilindrar recta.
302 ó 402 - Herramientas de cilindrar acodada.
303 ó 403 - Herramientas de refrentar en ángulo.
304 ó 404 - Herramientas de ranurar.
305 - Herramientas de refrentar.
306 ó 406 - Herramientas de refrentar en costado.
307 ó 407 - Herramientas de tronzar.
308 ó 408 - Herramientas de cilindrar interior.
309 ó 409 - Herramientas de refrentar en ángulo interior.
351 ó 451 - Herramientas para cortar en punta.
352 ó 452 - Herramientas para filetear.
353 ó 453 - Herramientas para filetear interior.
354 ó 454 - Herramientas para cajear.

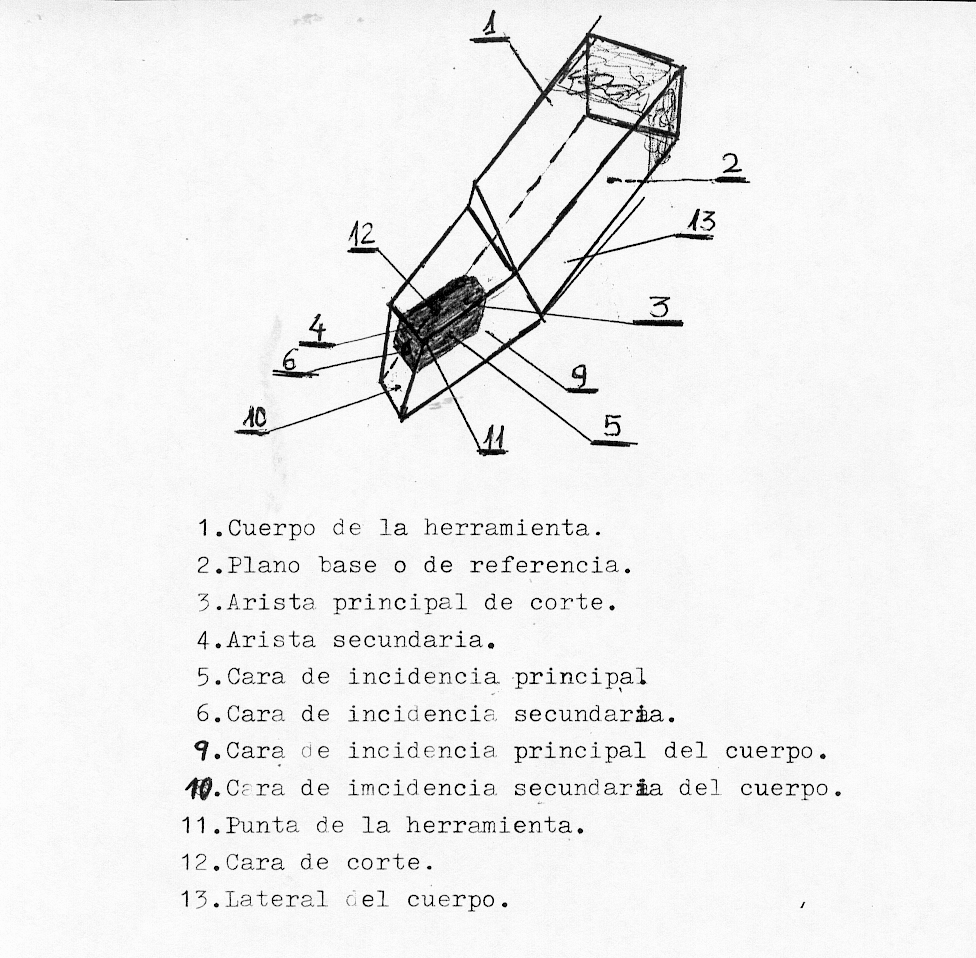

4.3 Denominación de aristas y superficies.- Las denominaciones que el sistema ISO establece para las distintas aristas y caras de una herramienta recta son:
4.4 Ángulos
establecidos por el Sistema ISO.
4.5 Sentido de una herramienta.- Para determinar el sentido de una herramienta, se coloca ésta con la parte activa hacia abajo delante del observador, si la arista principal de corte esta a la derecha, la herramienta se dice que es a derechas y a izquierdas si al contrario.
Puede venir marcado con las letras R ( izquierda ) o L ( derecha )
4.6 Designación de las herramientas ISO.- En el caso de designar una hta. se haría como en el ejemplo.
302 R - 20 q - P 10 - 12
Forma de herramienta____________/
Sentido de corte______________________/
Altura del cuerpo______________________________/
Calidad de la herramienta_________________________________/
Valor del ángulo de desprendimiento___________________________________/
4.7 Herramientas de perfil constante.- Se denominan herramientas de perfil constante aquellas que no pierden la forma y proporciones del perfil al ser afiladas, para ello se afilan por la cara de corte.
4.8 Herramientas de roscar.- Son similares a las de perfil constante, solo varían en que las caras de incidencia forman 3º con los flancos de la rosca. Y la cara de corte tiene unas diferencias relativas en lo que a su cálculo se refiere.
4.9
Herramientas elementales de torno.
Método de utilización en las diferentes operaciones.
Htas. utilizadas en el cilindrado.- La elección de la herramienta para cilindrar depende de la rigidez de la pieza y de la longitud de cilindrado.
Para grandes longitudes se utilizan cuchillas de cilindrar rectas (fig.1) o cuchillas de cilindrar acodadas (fig.2), esta última presenta la ventaja de poder ser utilizada para otras operaciones.
Cuando sea necesario cilindrar a escuadra (fig.3) se hace con una cuchilla de cilindrar en ángulo, denominada también cuchilla de escuadrar. Si el cuerpo es muy corto compensa utilizar una hta. de refrentar de costado. (fig.4).
Htas. utilizadas en el refrentado.- En el refrentado hay que distinguir el refrentado escalonado y el refrentado libre. Para el primer caso se utilizan las ya indicadas en la (fig.4) y en la (fig.3). En cuanto al refrentado libre se refiere se utilizará una cuchilla de refrentar (fig.5) para cuando se trate de grandes diámetros. Sin embargo, para pequeños diámetros o para piezas cogidas entre puntos se empleará para refrentarlas la hta. de ángulo (fig.3)
Htas. utilizadas para ranurar y troncear.- Las herramientas de ranurar pueden ser rectas o en cuello de cisne. Estas últimas se colocan invertidas para evitar sacudidas y vibraciones. Las herramientas de troncear son semejantes a las de ranurar aunque algo más estrechas.
Htas. utilizadas en el torneado interior.- Al igual que torneado exterior puede ser:
- Cilindrado interior (fig.8)
- Refrentado interior (fig.9)
- Ranurado interior o cajeado (fig.10)
Htas. utilizadas en el torneado de forma.- Cuando la anchura del perfil es pequeña y se trata de una serie de piezas, se utilizan htas. cuyo perfil de la arista principal de corte coinciden con el de la pieza, denominadas cuchillas de forma (fig.11).
Para trabajos unitarios se utilizan cuchillas de radios, denominadas cuchillas de perfil de ángulo (fig.12) y cuchillas de perfil en punta (fig.13).
El control de las superficies perfiladas se hace por medio de plantillas.
Las cuchillas de forma se afilan como se ha dicho por la cara de corte. La (fig.14) muestra una herramienta de perfil constante circular.
4.10
Generalidades
1-En la práctica de torneado, conviene trabajar con pequeño avance y mayor profundidad de corte (viruta). Conviene que la punta de la hta esté redondeada o achaflanada para operaciones de afinado que mejora las superficies de acabados.
2-La correcta sujección de la hta. influirá en el acabado de la pieza, para ello:
- La hta. no debe salir demasiado del porta-herramientas para evitar partirla.
- Sujetar fuertemente el porta-herramientas a la torreta.
- Las htas. van montadas sobre la torreta del carro superior sujeta por tornillos; la punta de la hta. debe quedar a la altura de centros o ligeramente por encima.
3-Para sujetar la pieza en el torno se hace de acuerdo sobretodo a su longitud. Son varias las formas:
- Sujeción en el eje principal.
- Sujeción entre puntos.
5.1 Herramientas de corte múltiple ( Fresas ).- Seguidamente se exponen los principales tipos de fresas.
- Fresas cilíndricas
* Ordinarias ( de planear ).
* de producción acoplada.
- Fresas cilíndrico-frontales.
* con vástago
* con vástago de dos dientes.
- Fresas de ranurar.
- Fresas cónicas.
* Isósceles
* Bicónicas
- Fresas sierra.
- Fresas en T
- Fresas de forma.
* Cóncavas.
* Convexas.
* Semicóncavas.
- Fresas de disco con perfil constante.
* Para engranajes.
* Para roscas.
- Fresas que trabajan por generación.
* Fresa madre.
* Fresa piñón.
- Platos de cuchillas insertadas.
- Platos de corte frontal.
5.2 Sentido de una fresa.- El sentido de giro de una fresa es igual al esplicado para las htas. de torno. En una fresa helicoidal el sentido de giro, se hace ver, observando si la cara de corte del diente rota en oposición a la pieza.
5.3 Designación de fresas.- Para denominar una fresa, por ejemplo en un pedido comercial, se hace como ya se indicó con anterioridad.
Fresa: DIN 845B - R - N - 20 - R2
Forma de fresa___________________________/
Sentido de corte_______________________________________/
Elaboración_________________________________________________/
Dimensiones______________________________________________________/
Calidad_________________________________________________________________/
5.4 Aristas y
superficies características
El sistema ISO establece las siguientes denominaciones para las aristas y superficies de una fresa.
5.4 Ángulos
característicos de una fresa.
5.5 Fresas de disco con perfil constante.- En esta clase de fresas la cara de incidencia es curva y su perfil corresponde al de una espiral logarítmica que tiene la propiedad de conservar constantemente el ángulo de incidencia, con la única condición que el afilado se efectúa solo por la cara de corte.
5.6 Dimensiones de una fresa.- Las dimensiones de una fresa suelen estar normalizadas. En general, el número de dientes de una fresa depende:
- De la dureza del material a trabajar.
- De la clase de trabajo.
- De el diámetro de la fresa.
La altura del diente, es la distancia que separa la circunferencia exterior de la circunferencia interior que limita el fondo del hueco. Se suelen adoptar los siguientes valores en función del ángulo de la hélice:
para E = 25º ---------- h = 0.5 pc
para E > 25º ---------- h = 0.5 pc.cos E
OTRO TIPO
DE HERRAMIENTAS ( Útiles )
Para el torneado cónico se utilizan las mismas herramientas.

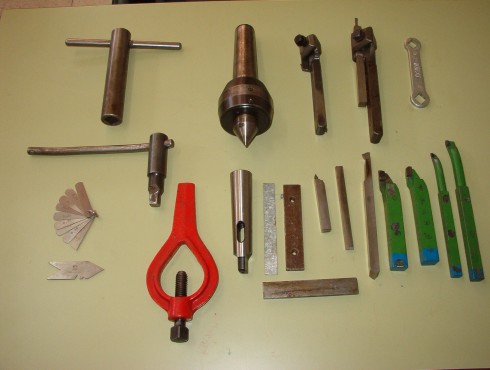

Los trabajos de torno como de fresa son realizados con las herramientas anteriormente estudiadas y además, todo el mecanizado se hace ayudado con otro tipo de herramientas o más bien llamados útiles.
Estos son:
Portaherramientas. Sirven para sujetar las htas. de torno siendo este útil posteriormente sujetado por la torreta con tornillos. Los utilizados son muy diversos dependiendo del tipo de torno y herramienta elegida.
Mandriles. Son ejes bien mecanizados que se emplean para mecanizar exteriores con relación a los interiores. Se utilizan en fresa y torno.
Lunetas. Se usan en torno cuando es necesario sujetar piezas de larga longitud en proporción a su diámetro con el fin que no vibren.
Perros. Se utilizan cuando se trabajan piezas entre puntos de tal forma que la pieza es arrastrada por medio de un tornillo del perro que a su vez es arrastrado por el plato en su giro. Los perros se utilizan también con la fresadora cuando la pieza es montada en un aparato divisor.
Puntos y contrapuntos. Los puntos están formados por un cono Morse normalizado para su fijación en el torno. La punta esta formada por un cono de 60º para fijar las piezas al aire.
Las brocas y los escariadores tambien se utilizan en estas máquinas htas.. A parte de estos útiles fundamentales existen otra infinita gama de ellos.
